6.4 Test mit Wandlersekundärstrom (Sekundärtest)
6.4.1 Benötigte Geräte

Strom- und Spannungsmesser Kl. 1 oder besser,

Hilfsspannungsquelle passend zur Geräte-Nennhilfsspannung,

einphasige Wechselstromquelle (einstellbar von 0 bis 4 x In),

einphasige Wechselspannungsquelle (einstellbar von 0 bis 1,2 x Un - wird nur bei Relais
mit Richtungserkennung benötigt),

Timer zur Messung der Auslösezeit (Genauigkeit 10 ms),

Schaltgerät und

Messleitungen.
6.4.2 Testschaltung für MRI3-Relais ohne Richtungserkennung
Zum Testen der MRI3-Relais ohne Richtungserkennung ist nur der Anschluss einer Stromquelle

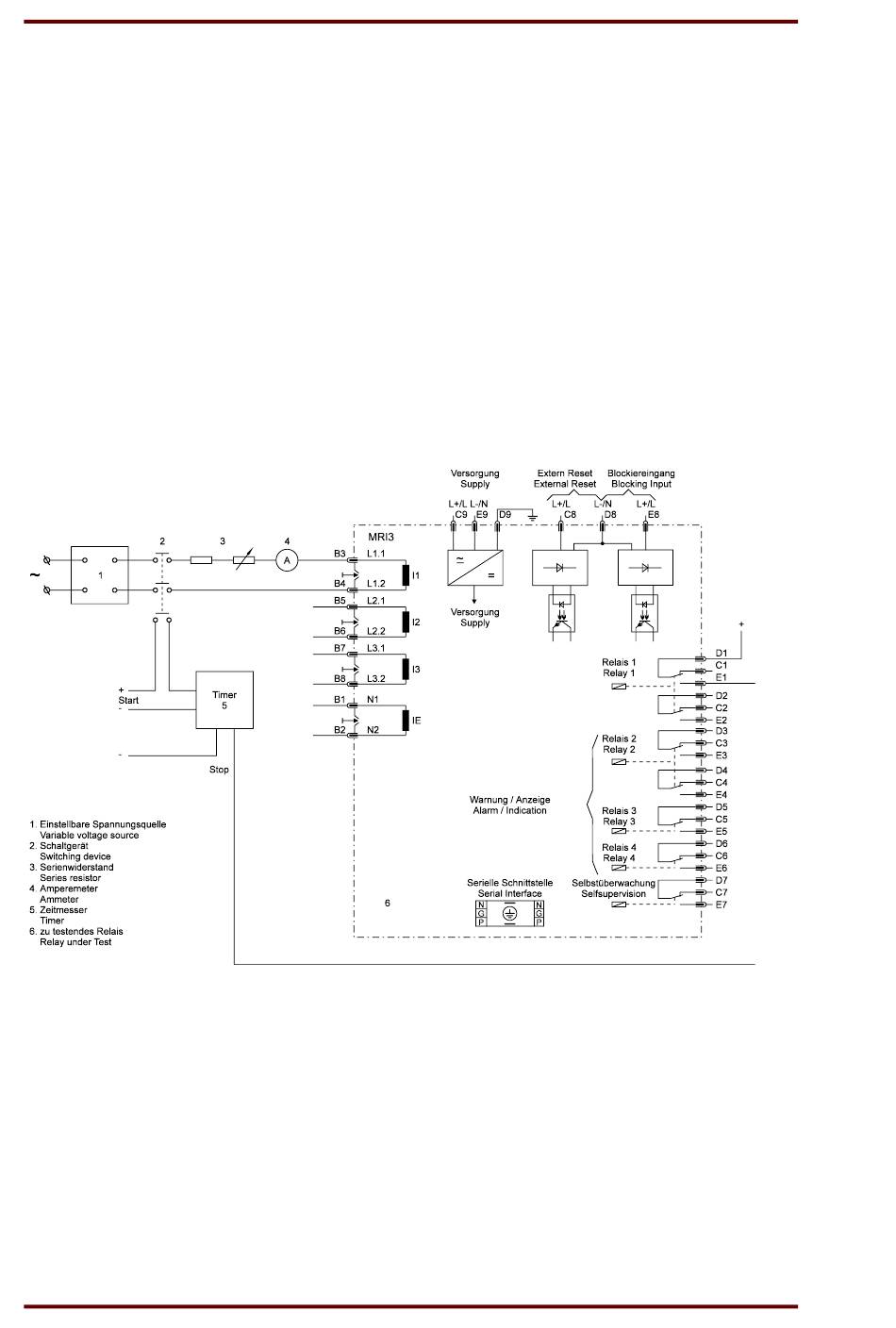

erforderlich. Abbildung 6.1 zeigt ein einfaches Beispiel einer ein-phasigen Testschaltung mit
regelbarer Stromquelle zum Prüfen des Gerätes.
Abbildung 6.1: Testschaltung
