2 Sicherheitshinweise

Die Sicherheitshinweise in diesem Dokument beziehen sich
nur auf ein einzelnes Produkt. In Kombination mit anderen An-
lagenteilen können Gefahrenpotentiale entstehen, die durch
eine Gefahrenanalyse betrachtet werden müssen. Für die Er-
stellung der Gefahrenanalyse, die Einhaltung daraus resultie-
render Schutzmaßnahmen sowie die Einhaltung regionaler Si-
cherheitsbestimmungen ist der Betreiber verantwortlich.
Das Dokument enthält grundlegende Sicherheitshinweise, die
bei Inbetriebnahme, Betrieb und Wartung zu beachten sind.
Nichtbeachtung kann zur Folge haben:
- Gefährdung von Personen durch elektrische, mechanische
und chemische Einwirkungen
- Gefährdung von Anlagen in der Umgebung
- Versagen wichtiger Funktionen
- Gefährdung der Umwelt durch Austreten gefährlicher Stoffe
bei Leckage
Die Sicherheitshinweise berücksichtigen nicht:
- Zufälligkeiten und Ereignisse, die bei Montage, Betrieb und
Wartung auftreten können
- Die ortsbezogenen Sicherheitsbestimmungen, für deren Ein-
haltung (auch seitens des hinzugezogenen Montageperso-
nals) der Betreiber verantwortlich ist
Vor Inbetriebnahme:
1. Das Produkt sachgerecht transportieren und lagern.
2. Schrauben und Kunststoffteile am Produkt nicht lackieren.
3. Installation und Inbetriebnahme durch eingewiesenes
Fachpersonal durchführen.
4. Montage- und Betriebspersonal ausreichend schulen.
5. Sicherstellen, dass der Inhalt des Dokuments vom zustän-
digen Personal vollständig verstanden wird.
6. Verantwortungs- und Zuständigkeitsbereiche regeln.
7. Sicherheitsdatenblätter beachten.
8. Sicherheitsvorschriften für die verwendeten Medien
beachten.
Bei Betrieb:
9. Dokument am Einsatzort verfügbar halten.
10. Sicherheitshinweise beachten.
11. Das Produkt gemäß diesem Dokument bedienen.
12. Das Produkt entsprechend der Leistungsdaten betreiben.
13. Das Produkt ordnungsgemäß instand halten.
14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do-
kument beschrieben sind, nicht ohne vorherige Abstim-
mung mit dem Hersteller durchführen.
Bei Unklarheiten:
15. Bei nächstgelegener GEMÜ Verkaufsniederlassung nach-
fragen.
www.gemu-group.com

3 Produktbeschreibung

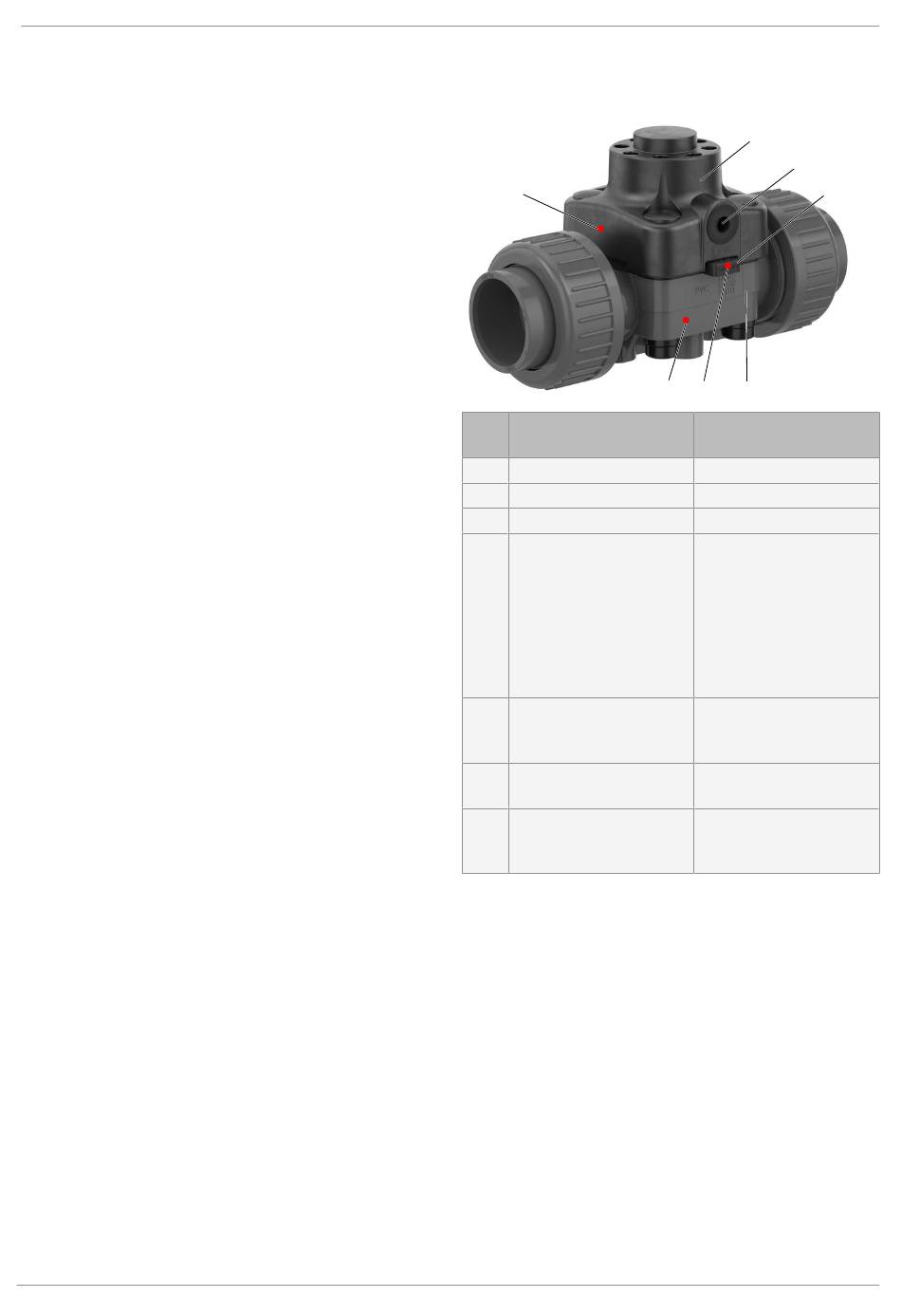

3.1 Aufbau

7
8
Posi- Benennung
tion
1 Antrieb
2 Steuermediumsanschluss
3 Membrane
4 Ventilkörper
5 CONEXO RFID-Chip Mem-
brane
(siehe Conexo-Info)
6 CONEXO RFID-Chip Körper
(siehe Conexo-Info)
7 CONEXO RFID-Chip An-
trieb
(siehe Conexo-Info)

3.2 Beschreibung

Das 2/2-Wege-Membranventil GEMÜ R647 ist ein Durch-
gangsventil und wird pneumatisch betätigt. Das Ventil besitzt
keine Schließfeder und wird lediglich mittels Beaufschlagung
mit Druckluft geschlossen. Am Ventilsitz befindet sich eine
Membranabdichtung. Das Steuermedium beaufschlagt die
Absperrmembrane und drückt diese gegen den sich im Ventil-
körper befindlichen Absperrsteg. Der High-Flow Ventilkörper
erlaubt kompakte Abmessungen bei hohen Durchflusswerten.

3.3 Funktion

Das Produkt ist für den Einsatz in Rohrleitungen konzipiert. Es
steuert ein durchfließendes Medium, indem es durch ein Steu-
ermedium geschlossen und durch Betriebsdruck geöffnet
werden kann.
5 / 64
3 Produktbeschreibung
1
2
3
6
5 4
Werkstoffe
PP-H GF 30%
NBR, FKM, EPDM
PVC-U, grau
ABS
PP, verstärkt
PVDF
Inliner PP-H, grau / Outli-
ner PP, verstärkt
Inliner PVDF / Outliner PP,
verstärkt
GEMÜ R647
