16 Ausbau aus Rohrleitung

15.3 Membrane demontieren

1. Antrieb A demontieren (siehe Kapitel „Antrieb demontie-
ren").
2. Membrane herausnehmen.
3. Alle Teile von Verschmutzungen reinigen (Teile dabei nicht
beschädigen).
4. Teile auf Beschädigung prüfen, ggf. auswechseln (nur Ori-
ginalteile von GEMÜ verwenden).

15.4 Membran montieren

15.4.1 Allgemeines
HINWEIS
▶ Für das Produkt passende Membrane einbauen (geeignet
für Medium, Mediumkonzentration, Temperatur und
Druck). Die Absperrmembrane ist ein Verschleißteil. Vor
Inbetriebnahme und über die gesamte Einsatzdauer des
Produkts technischen Zustand und Funktion überprüfen.
Zeitliche Abstände der Prüfung entsprechend den Ein-
satzbelastungen und / oder der für den Einsatzfall gelten-
den Regelwerken und Bestimmungen festlegen und regel-
mäßig durchführen.
HINWEIS
▶ Ist die Membrane nicht weit genug in das Verbindungs-
stück eingeschraubt, wirkt die Schließkraft direkt auf den
Membranpin und nicht über das Druckstück. Das führt zu
Beschädigungen und frühzeitigem Ausfall der Membrane
und Undichtheit des Produkts. Wird die Membrane zu
weit eingeschraubt, erfolgt keine einwandfreie Dichtung
mehr am Ventilsitz. Die Funktion des Produkts ist nicht
mehr gewährleistet.
HINWEIS
▶ Falsch montierte Membrane führt zu Undichtheit des Pro-
dukts und Mediumsaustritt. Ist dies der Fall, dann Mem-
brane demontieren, komplettes Ventil und Membrane
überprüfen und erneut nach obiger Anleitung montieren.

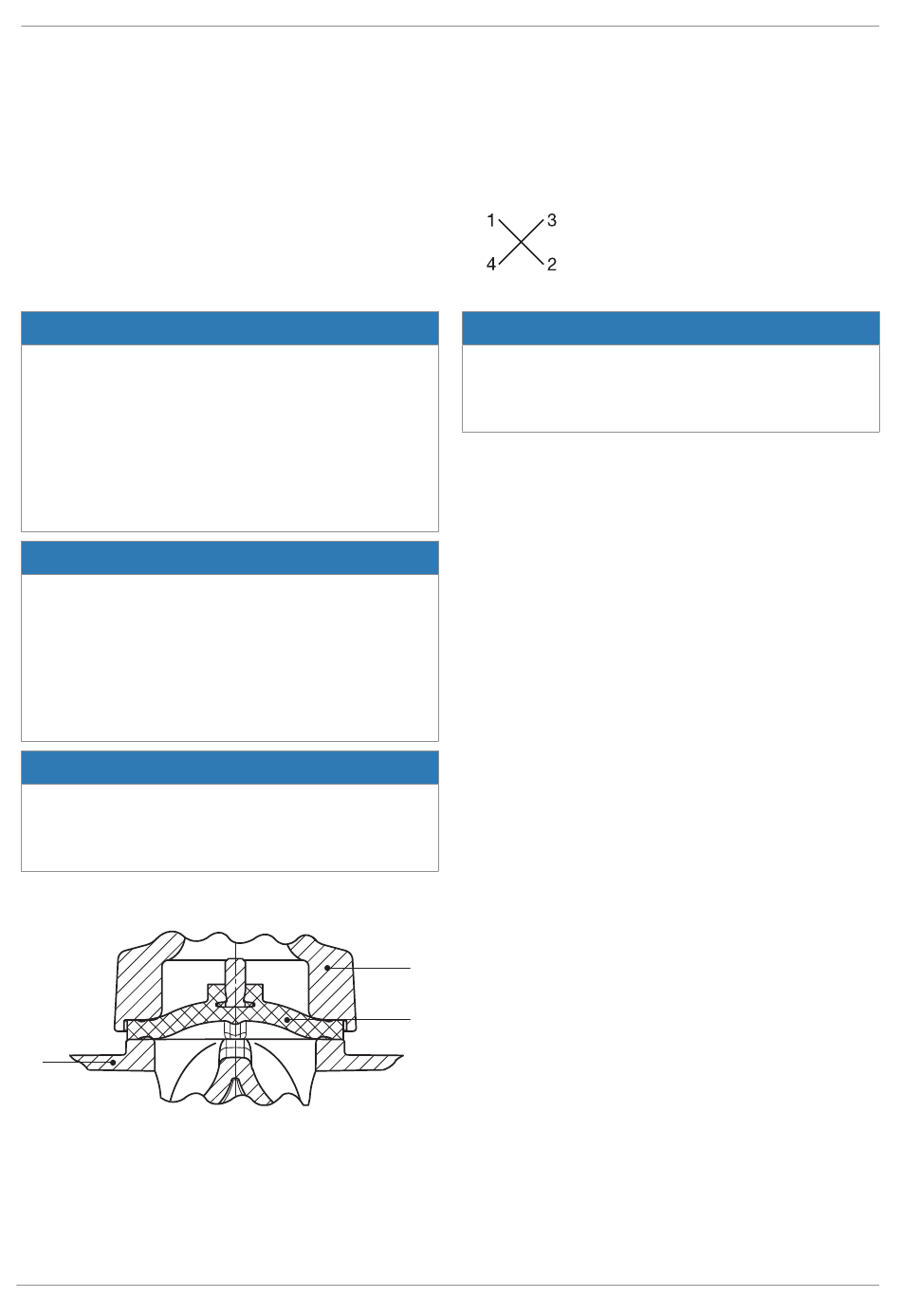

15.4.2 Montage der Konkav-Membrane

1
1. Membrane 2 auf Ventilkörper 1 auflegen.
2. Lasche mit Hersteller- und Werkstoffkennzeichnung paral-
lel zum Ventilkörpersteg ausrichten.
3. Überprüfen, ob Lochbilder des Antriebs A, der Membrane 2
und des Ventilkörpers 1 übereinstimmen.
GEMÜ R647
15.5 Antrieb auf Ventilkörper montieren
1. Antrieb A auf Ventilkörper 1 mit aufgelegter Membrane 2
aufsetzen, auf Übereinstimmung von Membransteg und
Ventilkörpersteg achten.
2. Schrauben 18, Scheiben 19 und Muttern 20 handfest mon-
tieren.
3. Schrauben 18 oder Muttern 20 über Kreuz festziehen.
4. Komplett montiertes Ventil auf Dichtheit prüfen.
▶ Wartung und Service:
Membranen setzen sich im Lauf der Zeit. Nach Montage /
Demontage des Ventils unbedingt Schrauben 18 oder
Muttern 20 (siehe Kapitel "Ersatzteile") nachziehen.
5. Auf gleichmäßige Verpressung der Membrane achten (ca.
10 bis 15 %).
ð Gleichmäßige Verpressung ist an gleichmäßiger Au-
ßenwölbung erkennbar.
16 Ausbau aus Rohrleitung
1. Den Ausbau in umgekehrter Reihenfolge wie den Einbau
durchführen.
2. Steuermedium deaktivieren.
3. Steuermediumleitung(en) trennen.
4. Das Produkt demontieren. Warn- und Sicherheitshinweise
beachten.

17 Entsorgung

1. Auf Restanhaftungen und Ausgasung von eindiffundierten
Medien achten.
2. Alle Teile entsprechend den Entsorgungsvorschriften /
Umweltschutzbedingungen entsorgen.
18 Rücksendung
Aufgrund gesetzlicher Bestimmungen zum Schutz der Umwelt
und des Personals ist es erforderlich, dass die Rücksendeer-
klärung vollständig ausgefüllt und unterschrieben den Ver-
A
sandpapieren beiliegt. Nur wenn diese Erklärung vollständig
ausgefüllt ist, wird die Rücksendung bearbeitet. Liegt dem
Produkt keine Rücksendeerklärung bei, erfolgt keine Gut-
2
schrift bzw. keine Erledigung der Reparatur, sondern eine kos-
tenpflichtige Entsorgung.
1. Das Produkt reinigen.
2. Rücksendeerklärung bei GEMÜ anfordern.
3. Rücksendeerklärung vollständig ausfüllen.
4. Das Produkt mit ausgefüllter Rücksendeerklärung an
GEMÜ schicken.
30 / 64
