15 Inspektion und Wartung

Antrieb steht unter Federspannung!
▶ Gefahr von schwersten Verletzungen
oder Tod
Antrieb darf nicht geöffnet werden,
●
Ventil muss zu Wartungszwecken an
GEMÜ zurückgeschickt werden.
Unter Druck stehende Armaturen!
▶ Gefahr von schwersten Verletzungen
oder Tod
Anlage bzw. Anlagenteil drucklos
●
schalten.
Anlage bzw. Anlagenteil vollständig
●
entleeren.
Heiße Anlagenteile!
▶ Verbrennungen
Nur an abgekühlter Anlage arbeiten.
●
Schutzausrüstung tragen.
●
HINWEIS
Verwendung falscher Ersatzteile!
▶ Beschädigung des GEMÜ Produkts
▶ Herstellerhaftung und Gewährleistungsanspruch erlö-
schen.
Nur Originalteile von GEMÜ verwenden.
●
HINWEIS
Außergewöhnliche Wartungsarbeiten!
▶ Beschädigungen des GEMÜ Produkts
Wartungsarbeiten bzw. Reparaturen, die nicht in dieser
●
Betriebsanleitung beschrieben sind, dürfen nicht ohne
vorherige Abstimmung mit dem Hersteller durchgeführt
werden.
Der Betreiber muss regelmäßige Sichtkontrollen der GEMÜ
Produkte entsprechend den Einsatzbedingungen und dem Ge-
fährdungspotenzial zur Vorbeugung von Undichtheit und Be-
schädigung durchführen.
Das Produkt muss ebenso in entsprechenden Intervallen de-
montiert und auf Verschleiß geprüft werden.
1. Wartungs- und Instandhaltungstätigkeiten durch geschul-
tes Fachpersonal durchführen.
2. Geeignete Schutzausrüstung gemäß den Regelungen des
Anlagenbetreibers tragen.
3. Anlage bzw. Anlagenteil stilllegen.
4. Anlage bzw. Anlagenteil gegen Wiedereinschalten sichern.
5. Anlage bzw. Anlagenteil drucklos schalten.
6. GEMÜ Produkte, die immer in derselben Position sind, vier-
mal pro Jahr betätigen.
www.gemu-group.com
WARNUNG
WARNUNG
VORSICHT

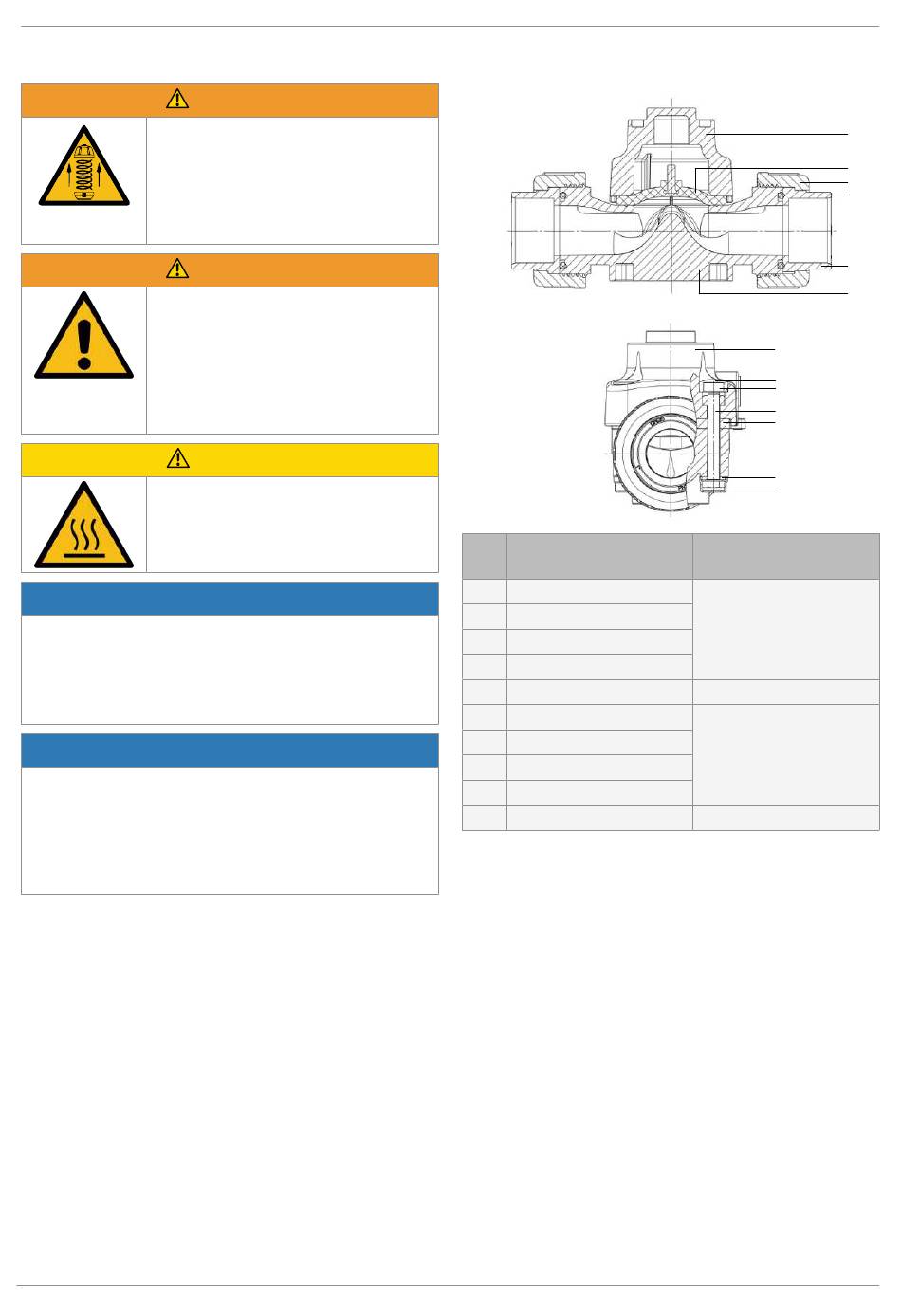

15.1 Ersatzteile

Posi- Benennung
tion
1 Ventilkörper
3 O-Ring
4 Einlegeteil
5 Überwurfmutter
2 Membrane
18 Schraube
19 Scheibe (2x)
20 Mutter
39 Abdeckkappe (2x)
A Antrieb

15.2 Antrieb demontieren

1. Antrieb A in Offen-Position bringen.
2. Befestigungselemente zwischen Antrieb A und Ventilkör-
per 1 über Kreuz lösen und entfernen.
3. Antrieb A vom Ventilkörper 1 abheben.
4. Antrieb A in Geschlossen-Position bringen.
5. Alle Teile von Verschmutzungen reinigen (Teile dabei nicht
beschädigen).
6. Teile auf Beschädigung prüfen, ggf. auswechseln (nur Ori-
ginalteile von GEMÜ verwenden).
29 / 64
15 Inspektion und Wartung
A
2
5
3
4
1
A
39
20
18
2
19
39

Bestellbezeichnung

B690
R690...M...
R647...S30
A647
