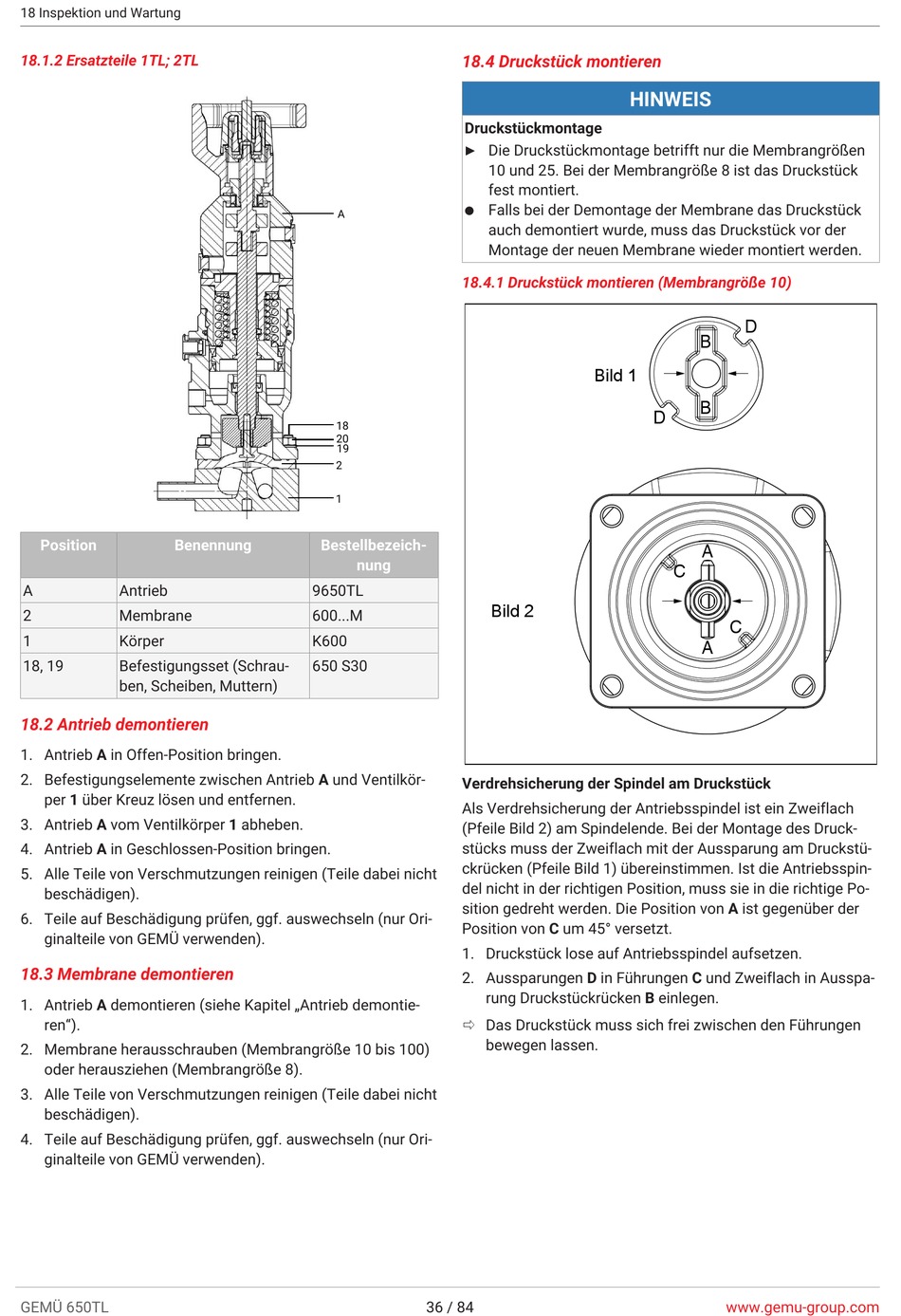

Gemü 650TL Betriebsanleitung Seite 36

18 Inspektion und Wartung
18.1.2 Ersatzteile 1TL; 2TL
Position Benennung
A Antrieb
2 Membrane
1 Körper
18, 19 Befestigungsset (Schrau-
ben, Scheiben, Muttern)
18.2 Antrieb demontieren
1. Antrieb A in Offen-Position bringen.
2. Befestigungselemente zwischen Antrieb A und Ventilkör-
per 1 über Kreuz lösen und entfernen.
3. Antrieb A vom Ventilkörper 1 abheben.
4. Antrieb A in Geschlossen-Position bringen.
5. Alle Teile von Verschmutzungen reinigen (Teile dabei nicht
beschädigen).
6. Teile auf Beschädigung prüfen, ggf. auswechseln (nur Ori-
ginalteile von GEMÜ verwenden).
18.3 Membrane demontieren
1. Antrieb A demontieren (siehe Kapitel „Antrieb demontie-
ren").
2. Membrane herausschrauben (Membrangröße 10 bis 100)
oder herausziehen (Membrangröße 8).
3. Alle Teile von Verschmutzungen reinigen (Teile dabei nicht
beschädigen).
4. Teile auf Beschädigung prüfen, ggf. auswechseln (nur Ori-
ginalteile von GEMÜ verwenden).
GEMÜ 650TL
18.4 Druckstück montieren
Druckstückmontage
▶ Die Druckstückmontage betrifft nur die Membrangrößen
A ●
18.4.1 Druckstück montieren (Membrangröße 10)
18
20
19
2
1
Bestellbezeich-
nung
9650TL
600...M
K600
650 S30
Verdrehsicherung der Spindel am Druckstück
Als Verdrehsicherung der Antriebsspindel ist ein Zweiflach
(Pfeile Bild 2) am Spindelende. Bei der Montage des Druck-
stücks muss der Zweiflach mit der Aussparung am Druckstü-
ckrücken (Pfeile Bild 1) übereinstimmen. Ist die Antriebsspin-
del nicht in der richtigen Position, muss sie in die richtige Po-
sition gedreht werden. Die Position von A ist gegenüber der
Position von C um 45° versetzt.
1. Druckstück lose auf Antriebsspindel aufsetzen.
2. Aussparungen D in Führungen C und Zweiflach in Ausspa-
ð Das Druckstück muss sich frei zwischen den Führungen
36 / 84
HINWEIS
10 und 25. Bei der Membrangröße 8 ist das Druckstück
fest montiert.
Falls bei der Demontage der Membrane das Druckstück
auch demontiert wurde, muss das Druckstück vor der
Montage der neuen Membrane wieder montiert werden.
Bild 1
D
Bild 2
rung Druckstückrücken B einlegen.
bewegen lassen.
D
B
B
A
C
C
A
