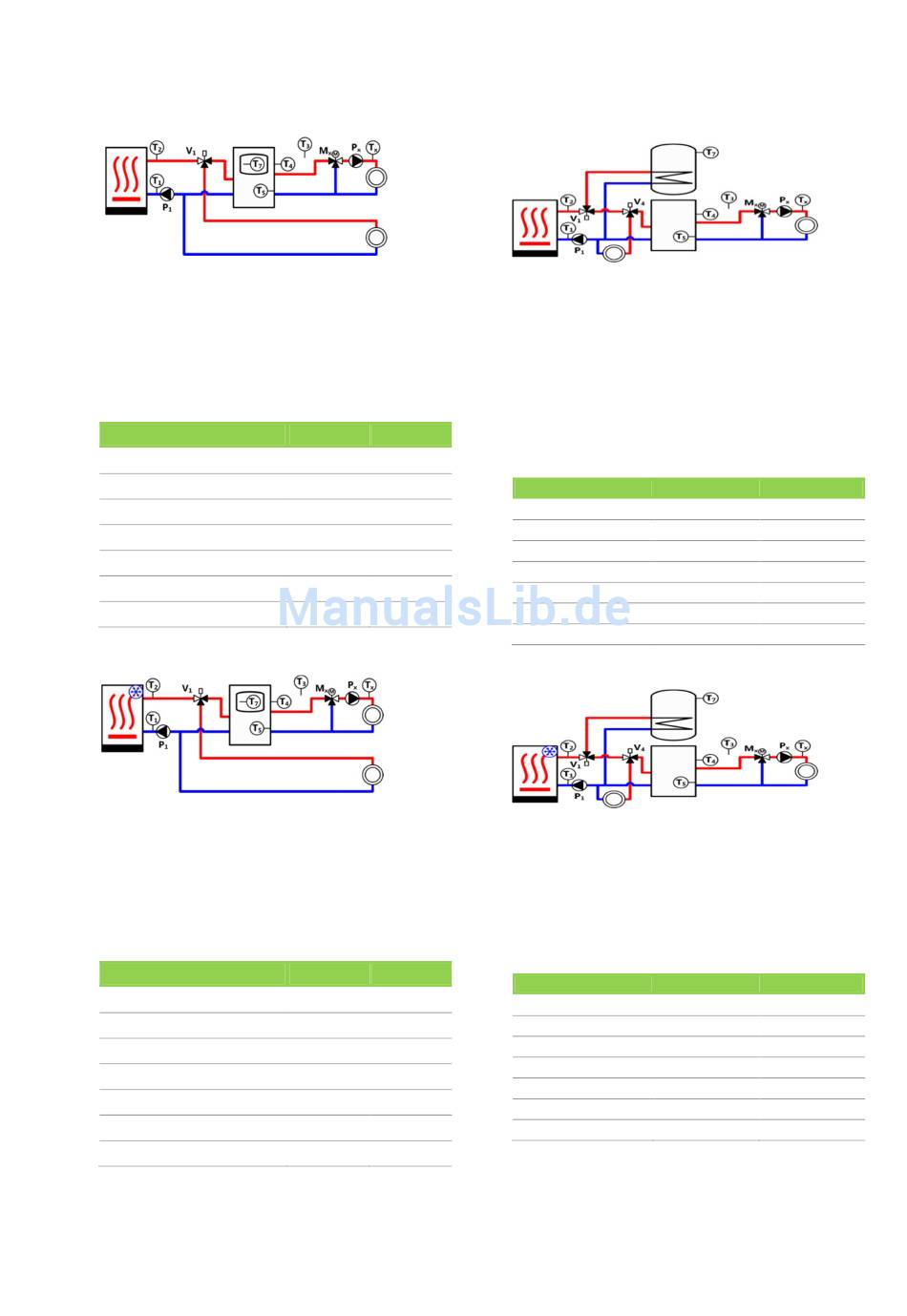

Anlageschema 17
Die Warmwasserbereitung kann durch einen
im Puffer integrierten Warmwasserspeicher
oder durch einen Warmwasserboiler mit Lade-
pumpe erfolgen. Weitere Kreise mit eigener
Umwälzpumpe
können
angeschlossen sein. Die externe Wärme-
anforderung fordert den Puffer an.
Module
Heat generator / Cold generator
Buffer
Heating circuit / Cooling circuit
Hot water tank
Solar circuit
Ext. heat source
Ext. heat request
Anlageschema 18
Die Warmwasserbereitung kann durch einen
im Puffer integrierten Warmwasserspeicher
oder durch einen Boiler mit Ladepumpe
erfolgen. Weitere Kreise mit eigener Pumpe
können am Puffer angeschlossen sein.
Module
Heat generator / Cold generator
Buffer
Heating circuit / Cooling circuit
Hot water tank
Solar circuit
Ext. heat source
Ext. heat request
am
Puffer
min. Anzahl
max. Anzahl
0
4
1
1
1
8
0
4
0
4
0
1
0
1
min. Anzahl
max. Anzahl
0
4
1
1
1
8
0
4
0
4
0
1
0
1
Anlageschema 19
Zwischen Warmwasserspeicher, direktem Kreis
und Puffer wird mit 2 Um-schaltventilen
umgeschaltet. Weitere Kreise mit eigener
Umwälzpumpe
können
angeschlossen
sein.
Wärmeanforderung fordert den Pufferspeicher
an.
Module
min. Anzahl
Heat generator
0
Buffer
1
Heating circuit
1
Hot water tank
1
Solar circuit
0
Ext. heat source
0
Ext. heat request
0
Anlageschema 20
Zwischen Warmwasserspeicher, direktem Kreis
und Puffer wird mit 2 Um-schaltventilen
umgeschaltet. Weitere Kreise mit eigener
Umwälzpumpe
können
angeschlossen
sein.
Wärmeanforderung fordert den Puffer an.
Module
min. Anzahl
Heat generator
0
Buffer
1
Heating circuit
1
Hot water tank
1
Solar circuit
0
Ext. heat source
0
Ext. heat request
0
am
Puffer
Die
externe
max. Anzahl
4
1
8
1
4
1
1
am
Puffer
Die
externe
max. Anzahl
4
1
8
1
4
1
1
