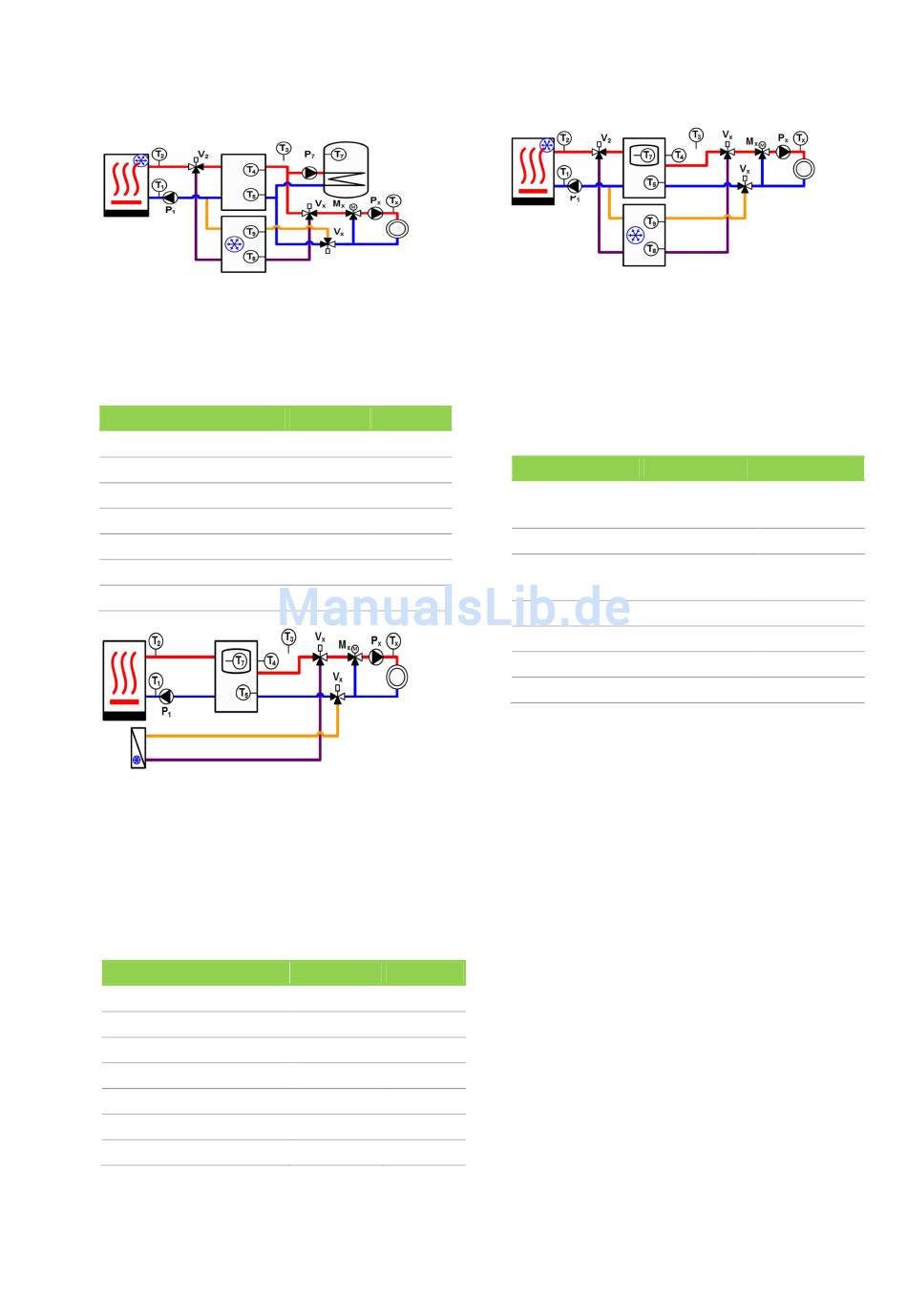

Anlageschema 8
Im Heizbetrieb wird der Wärmepuffer geladen,
im Kühlbetrieb der Kältepuffer. Jeder Kreis
besitzt ein eigenes Umschaltventil für die
Auswahl des Speichers. Die externe
Wärmeanforderung fordert den Puffer an.
Module
Heat generator / Cold generator
Buffer
Heating circuit / Cooling circuit
Hot water tank
Solar circuit
Ext. heat source
Ext. heat request
Anlageschema 9
Jeder Kreis besitzt ein eigenes Umschaltventil
für die Auswahl des Erzeugers. Dieses Schema
kann auch für einen Pufferspeicher mit
Frischwassermodul verwendet werden. Die
externe Wärmeanforderung fordert den Puffer
an.
Module
Heat generator
Buffer
Heating circuit / Cooling circuit
Hot water tank
Solar circuit
Ext. heat source
Ext. heat request
min. Anzahl
max. Anzahl
0
4
2
2
0
8
1
4
0
4
0
1
0
1
min. Anzahl
max. Anzahl
0
4
1
1
0
8
1
1
0
4
0
1
0
1
Anlageschema 10
Heizbetrieb wird der Wärmepuffer geladen, im
Kühlbetrieb der Kältepuffer. Jeder Kreis besitzt
ein eigenes Umschaltventil für die Auswahl des
Erzeugers. Dieses Schema kann auch für einen
Wärmepufferspeicher mit Frischwassermodul
verwendet werden. Die externe
Wärmeanforderung for-dert den
Wärmepufferspeicher an.
Module
min. Anzahl
Heat generator / Cold
generator
Buffer
Heating circuit / Cooling
circuit
Hot water tank
Solar circuit
Ext. heat source
Ext. heat request
Im
max. Anzahl
0
4
2
2
0
8
1
1
0
4
0
1
0
1
