13. Anlagenschemen
Rücklaufanhebung, ungemischter Heizkreis, ...).
Solaranlagen sind in den Schemendarstellungen nicht eingezeichnet. Für jede Solaranlageninstanz
kann ausgewählt werden, welches Heizziel ihr zu-geordnet ist (Pufferspeicher, Warmwasserspeicher,
generisches Heizziel wie z.B. Schwimmbad). Externe Wärmequellen sind optional vorhanden und sind
hydraulisch analog zum Wärmeerzeuger angeschlossen. Sie besitzen eine autonom(extern) ge-
steuerte Umwälzpumpe.
Die Auswahl eines Schemas erfolgt durch Betätigen der Zeile "Anlagen-schema" und Eingabe der
Nummer des gewünschten Schemas. Auf die verwendeten Anlagenschemas wird im Folgenden näher
eingegangen.
Abkürzung Begriffsdefinition
FU
Funktionseinheit
N/A
Nicht verfügbar
T1
Vorlauftemperatur vom Wärmeerzeuger
T2
Rücklauftemperatur zu Wärmeerzeuger
T3
Außentemperatur
T4
Wärmepuffertemperatur oben
T5
Wärmepuffertemperatur unten
T7
Warmwassertemperatur Speicher x
T8
Kältepuffertemperatur oben
T9
Kältepuffertemperatur unten
T10
Gemeinsamer Vorlaufspeicher bei
Kaskaden

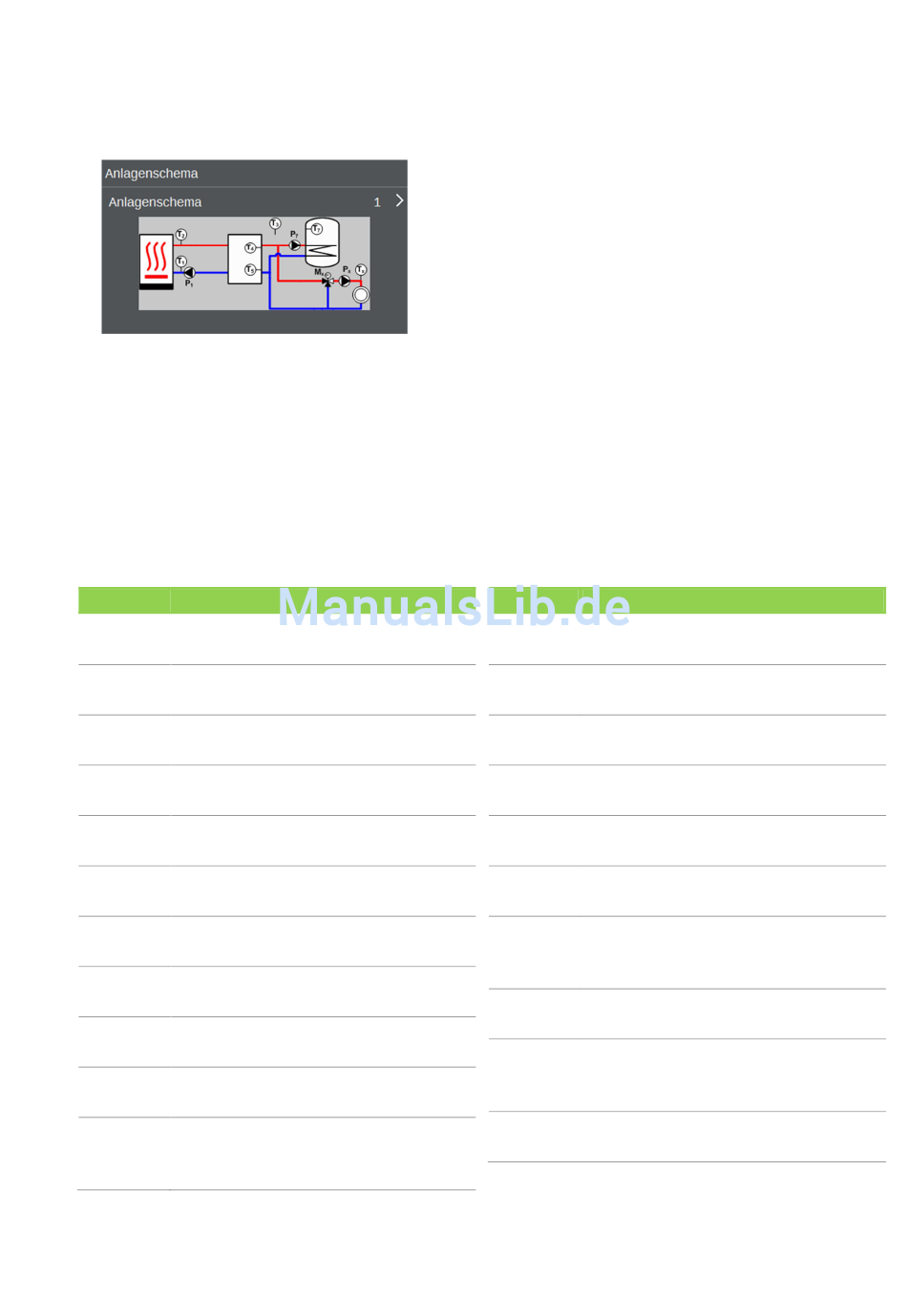

Konfigurationsmaske mit einer Grafik des aktuell
ausgewählten Anlagen-schemas. Es kann zwischen
verschiedenen durchnummerierten hydrauli-schen
Schemas gewählt werden, die einen bestimmten Aufbau
der Anlage mit einer unterschiedlichen Zusammenstellung
der verwendeten Funktions-einheiten (Anlagenmodule).
Die Funktionseinheiten sind nur exemplarisch dargestellt,
der jeweilige Funktionsumfang wird durch die
entsprechenden Optionen eingestellt (z.B.
Abkürzung Begriffsdefinition
Tx
Temperatur Vorlauf Heiz-/Kühlkreis x
P1
Pumpe Wärmeerzeuger
P7
Ladepumpe Warmwasserspeicher x
Px
Pumpe Heiz-/Kühlkreis x
M1
Mischer Rücklaufanhebung (optional)
Mx
Mischer Heiz-/Kühlkreis x
V1
Umschaltventil Puffer /
Warmwasserspeicher
V2
Umschaltventil Heizen / Kühlen
Vx
Umschaltventil Heizen / Kühlen Heiz-
/Kühlkreis x
V4
Umschaltventil Puffer / Heizkreis
31
