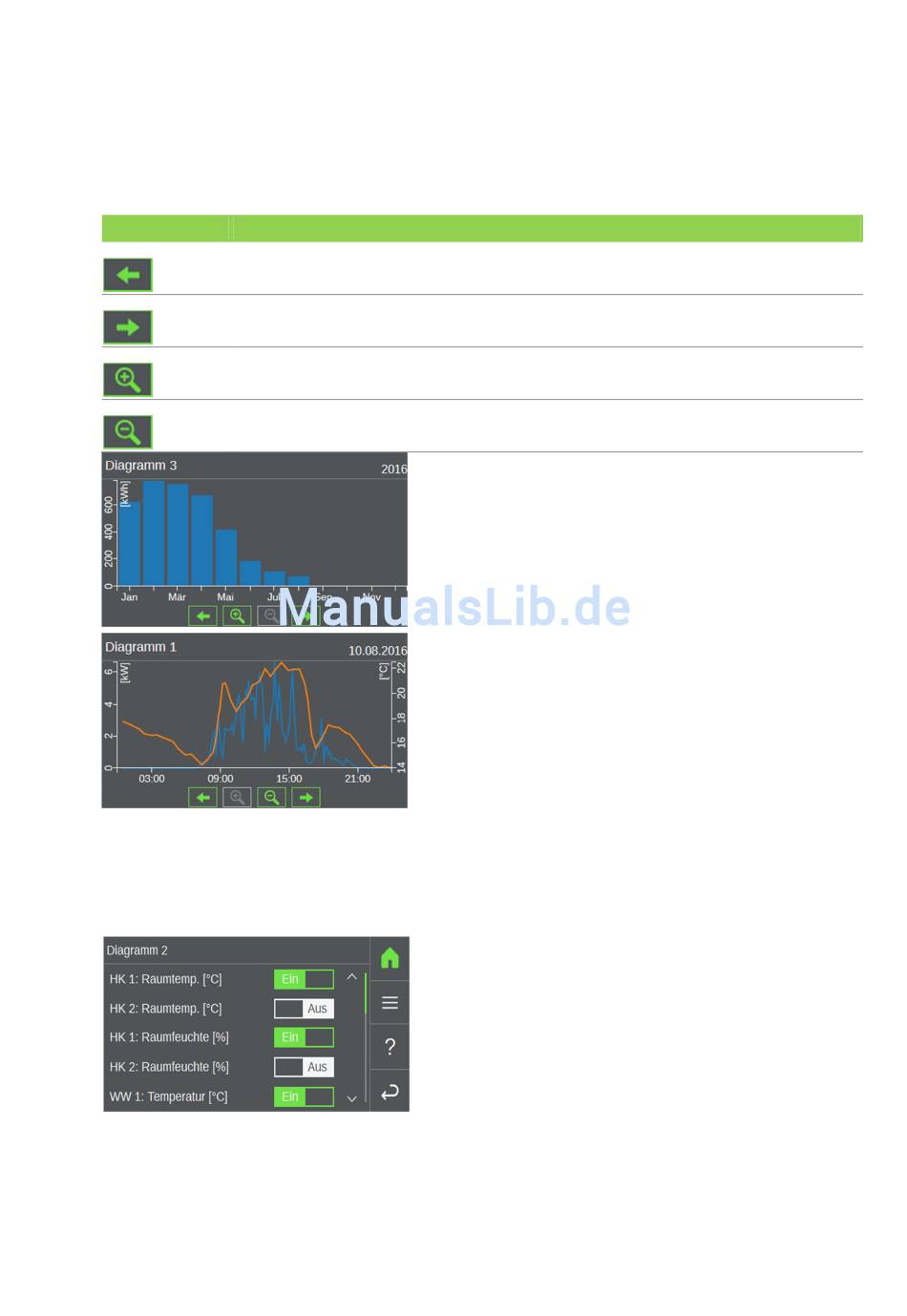

12.18. Diagramme
Diese Visualisierung ist nicht auf der Touch Bedieneinheit verfügbar und ermöglicht die Anzeige von
bis zu drei unterschiedlichen Diagrammen. Während Liniendiagramme Daten aus der
Datenaufzeichnung repräsentieren, visualisieren Balkendiagramme statistische Daten.
Symbol
Bedeutung
Vorheriges Intervall, z.B. in der Jahresansicht wird in das vorhergehende Jahr
gewechselt
Nächstes Intervall, z.B. in der Jahresansicht wird in das nächste Jahr gewechselt
Vergrößern, z.B. von der Jahresansicht wird auf die Monatsansicht gewechselt
Verkleinern, z.B. von der Monatsansicht wird auf die Jahresansicht gewechselt
Durch klicken bzw. antippen der Diagrammfläche erscheint ein Hinweis mit den jeweiligen Werten der
einzelnen Datenquellen.
Diagramm Konfiguration
Ein Balkendiagramm verfügt über:
Zoomstufen für ein Jahr (12 Monate)
ein Monat (4-5 Kalenderwochen)
512 MB Flash Speicher über eine Woche (7 Tage)
Ein Liniendiagramm verfügt über:
Zoomstufen für ein Jahr (12 Monate
ein Monat (4-5 Kalenderwochen)
eine Woche (7 Tage)
einen Tag (24 Stunden)
Die Konfigurationsmaske eines Diagramms enthält eine
Auflistung aller verfügbaren Datenquellen welche dem
Diagramm durch aktivieren des Schiebers zugeordnet
werden kann. Jedes Diagramm kann bis zu fünf Daten
umfassen und kann Datenquellen mit maximal zwei
verschiedenen Einheiten enthalten. Wird eine Datenquelle
des einen Typs aktiviert, werden alle anderen Datenquellen
entfernt. Durch betätigen der Schaltfläche „Speichern",
wird die ausgewählte Konfi-guration gespeichert.
30
