11. Beschreibung der Betriebsmasken - Easy

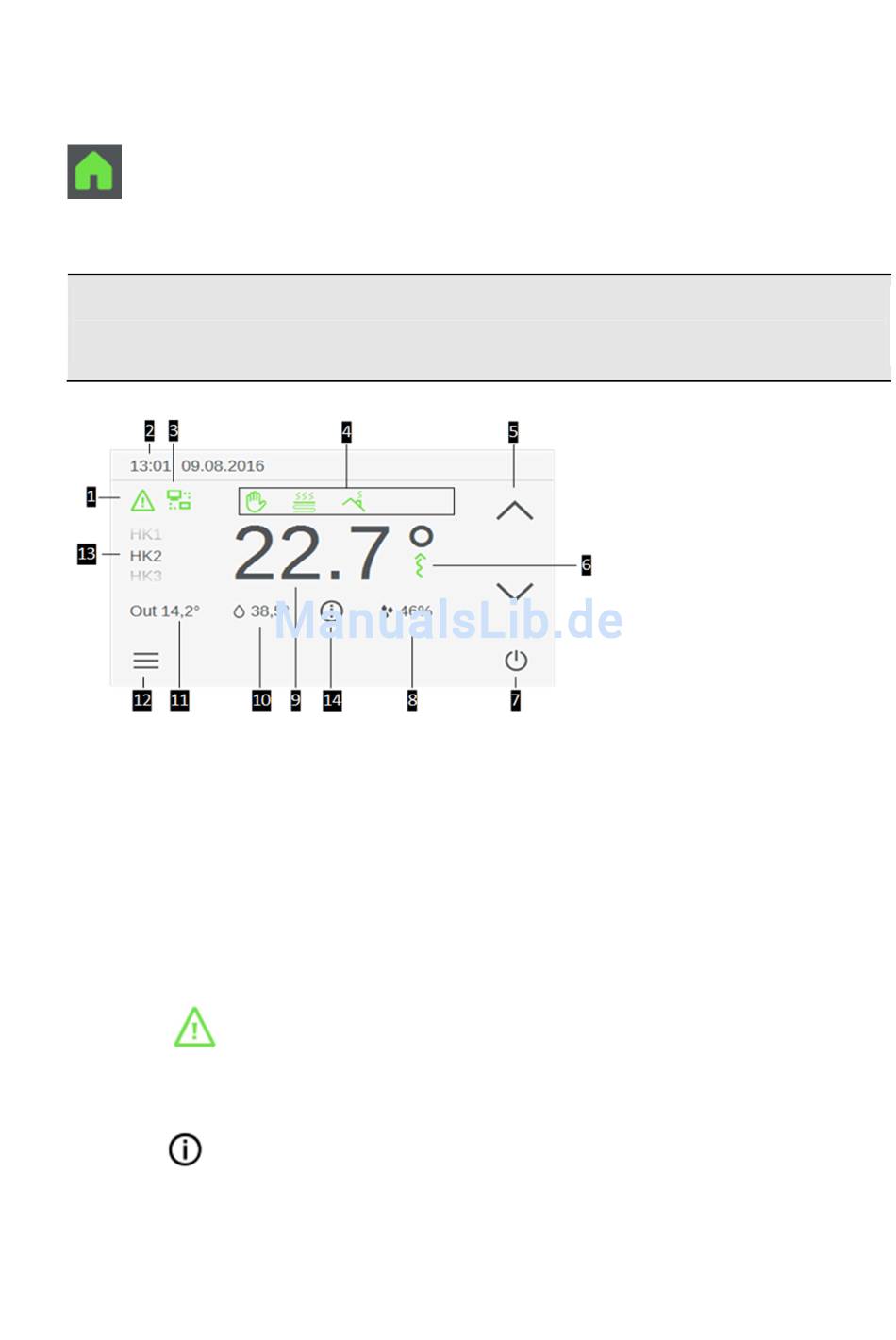

11.1. Startmaske Home
Auf der Homemaske sind die wichtigsten Anzeigewerte und Einstellmöglichkeit übersichtlich
gesammelt dargestellt. Sie enthält unter anderem eine Anzeige der Außentemperatur und
Aufrufmöglichkeiten der Masken Einstellungen und Betriebsart Heizkreis. Über ein
Auswahlrad kann ein Heizkreis ausgewählt und eine Anpassung der Solltemperatur
vorgenommen werden.
Information
Die Soll-Raumtemperaturen eines Heizkreises sind in dieser Maske nur im Bereich von 5 °C ober- und unterhalb jener Temperatur einstellbar,
welche für deie jeweiligen Betriebsarten in der Maske Betriebsart Heizkreis vorgenommen wurden, siehe Heizkreise [} 21].
Beispiel: Anpassung der Tages-Solltemperatur auf der Homemaske
Wenn für die Tages-Solltemperatur 22 °C auf der Maske Heizkreis Heizen vergeben wurden, so kann
die tatsächlich gewünschte Tagestemperatur direkt auf der Maske Home im Bereich von 17 °C bis 27
°C angepasst werden. Diese Anpassung der Temperatur auf der Maske Home verändert nicht die
eigentlich eingestellte Tages-Solltemperatur auf der Maske Heizkreis Heizen.
Alarme
Das Symbol
signalisert auf der Maske Home, dass Einträge in der Maske Alarm
anstehen. Durch Anwählen dieses Symbols wird die Maske Alarm direkt geöffnet.
Zusatzmaske
Das Symbol
dient zum Öffnen einer zusätzlichen Maske. Ist ein Warmwasserspeicher
vorhanden, kann durch Klick auf das Symbol die Warmwassertemperatur Maske geöffnet
werden.
1
Anzeige Alarmmeldungen
2
Uhrzeit und Datum
3
Anzeige Fernwartung
4
Anzeige Aktivitätssymbole
5
Solltemperatur Anpassung
6
Anzeige Heiz- Kühlanforderung
7
Aufruf Maske: Betriebsarten Heizkreis
8
Anzeige Luftfeuchtigkeit
9
Soll/Ist-Raumtemperatur des Heizkreises
10
Anzeige Warmwassertemperatur
11
Anzeige Außentemperatur
12
Aufruf Maske: Einstellungen
13
Heizkreisauswahl
14
Zusatzmaske
