10. Bedienung and Darstellung
Dieses Kapitel beschreibt die Grundbildschirmanzeige und wichtige Bedienelemente der
Displayschnittstelle.
10.1. Benutzerlevel
Es sind mehrere Benutzerlevel auf der Visualisierung vorhanden, die sich in die Modi "Easy"
,"Fortgeschritten" und "Expert" unterteilen und für bestimmte Benutzergruppen vorgesehen sind. Je
nach Benutzerlevel sind bestimmte Masken zugänglich und werden spezielle Infoparameter und Ein-
stellparameter angezeigt. Sie bieten somit unterschiedliche Funktionalitäts-ebenen. Der Benutzer
Endkunde kann die Heizungsanlage bedienen und an die eigenen Bedürfnisse anpassen. Der Benutzer
Servicetechniker kann die Heizungsanlage konfigurieren und in Betrieb nehmen.
Level Modus
1
Easy
2
Fortgeschritten Endkunde
3
Expert
Bedienkonzept und Oberflächendarstellung sind in allen unterschiedlichen Benutzerleveln gleich. Zum
Einloggen in die höheren Benutzerlevel (2-3), siehe Gerät

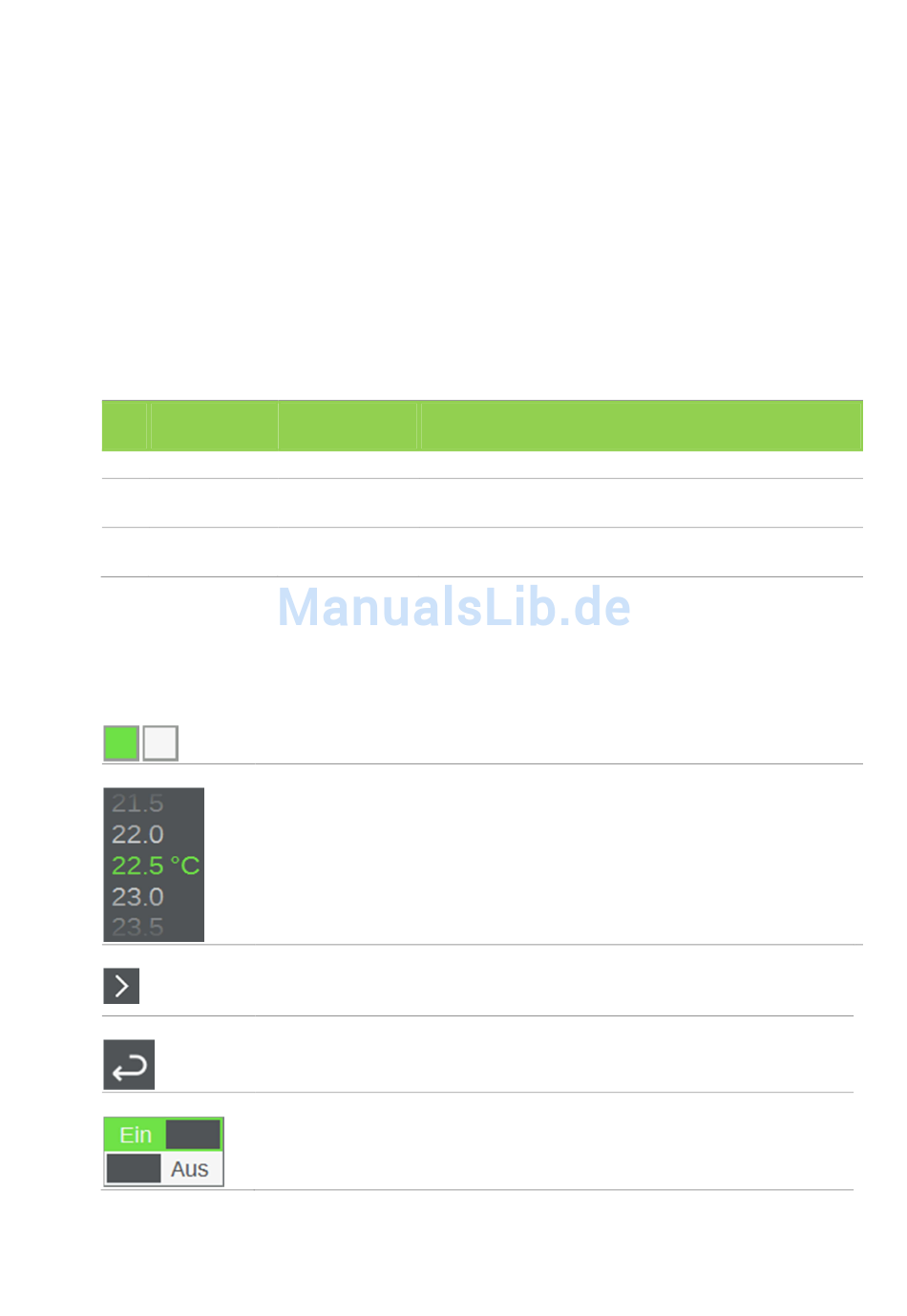

10.2. Anzeige und Bedienelemente
Statusleuchte
Dieses Anzeigeelement gibt an ob ein bestimmter Parameter/Option gesetzt ist
(Statusleuchte wird grün) oder nicht (Statusleuchte wird weiß).
Auswahlrad
Mit dem Auswahlrad können (in festgelegten Schritten unterteilte) Werte
eingestellt werden. Der mittig angezeigte Wert ist aktuell ausgewählt. Berühren
Sie das Auswahlrad und fahren Sie nach oben oder unten um einen neuen Wert
auszuwählen.
Untermaske öffnen Dieser Button zeigt an, dass zu dem betreffenden Eintrag eine Untermaske
existiert, die hiermit geöffnet werden kann. Eingabepanels zu einzelnen
Parametern werden hiermit ebenfalls geöffnet.
Menü zurück
Mit diesem Button können Sie auf jene Maske zurückspringen, von der aus Sie
auf die aktuelle Maske gelangt sind. Der Name der Ursprungsmaske wird dabei
rechts neben dem Button angegeben.
EIN/AUS-Schalter
Hiermit lassen sich bestimmte Einstellungen und Anlagenoptionen ein oder
ausschalten.
Benutzer
Funktionalität
Endkunde
Anzeige und minimale Einstellmöglichkeiten
Zusätzliche Einstellmöglichkeiten (Service) und Anzeige
weiterer Masken
Servicetechniker Einstellungen für den Heizungshersteller. Kompletter
Zugriff auf alle in der Software enthaltenen Parameter.
14
