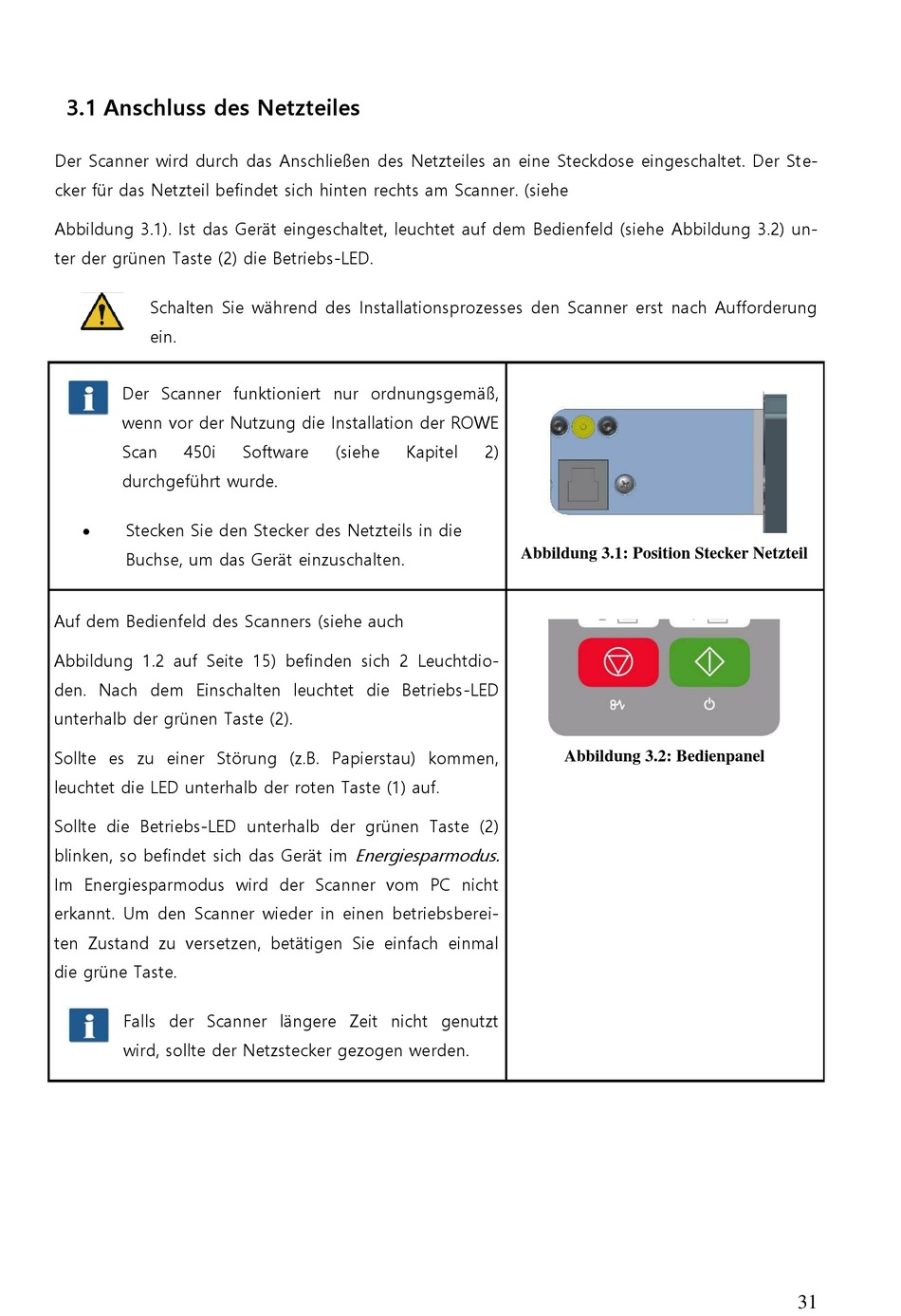

3.1 Anschluss des Netzteiles

Der Scanner wird durch das Anschließen des Netzteiles an eine Steckdose eingeschaltet. Der Ste-
cker für das Netzteil befindet sich hinten rechts am Scanner. (siehe
Abbildung 3.1). Ist das Gerät eingeschaltet, leuchtet auf dem Bedienfeld (siehe Abbildung 3.2) un-
ter der grünen Taste (2) die Betriebs-LED.
Schalten Sie während des Installationsprozesses den Scanner erst nach Aufforderung
ein.
Der Scanner funktioniert nur ordnungsgemäß,
wenn vor der Nutzung die Installation der ROWE
Scan 450i
durchgeführt wurde.
Stecken Sie den Stecker des Netzteils in die

Buchse, um das Gerät einzuschalten.
Auf dem Bedienfeld des Scanners (siehe auch
Abbildung 1.2 auf Seite 15) befinden sich 2 Leuchtdio-
den. Nach dem Einschalten leuchtet die Betriebs-LED
unterhalb der grünen Taste (2).
Sollte es zu einer Störung (z.B. Papierstau) kommen,
leuchtet die LED unterhalb der roten Taste (1) auf.
Sollte die Betriebs-LED unterhalb der grünen Taste (2)
blinken, so befindet sich das Gerät im
Im Energiesparmodus wird der Scanner vom PC nicht
erkannt. Um den Scanner wieder in einen betriebsberei-
ten Zustand zu versetzen, betätigen Sie einfach einmal
die grüne Taste.
Falls der Scanner längere Zeit nicht genutzt
wird, sollte der Netzstecker gezogen werden.
Software (siehe Kapitel
Energiesparmodus.
2)

Abbildung 3.1: Position Stecker Netzteil

Abbildung 3.2: Bedienpanel

31
