anschlIessen von leIstungs- und statIonsmodulen
Das I-CORE Steuergerät wird mit einem werkseitig installierten
Leistungsmodul und einem Stationsmodul für sechs Stationen ausgeliefert.
Wenn das Steuergerät weitere Stationen unterstützen soll, können Sie
zusätzliche Stationsmodule in Schritten von jeweils sechs Stationen
hinzufügen. Das I-CORE Steuergerät mit dem Kunststoffgehäuse ist auf
30 Stationen erweiterbar. Metallgehäuse und I-CORE mit Kunststoffsockel
lassen sich auf 42 Stationen erweitern.

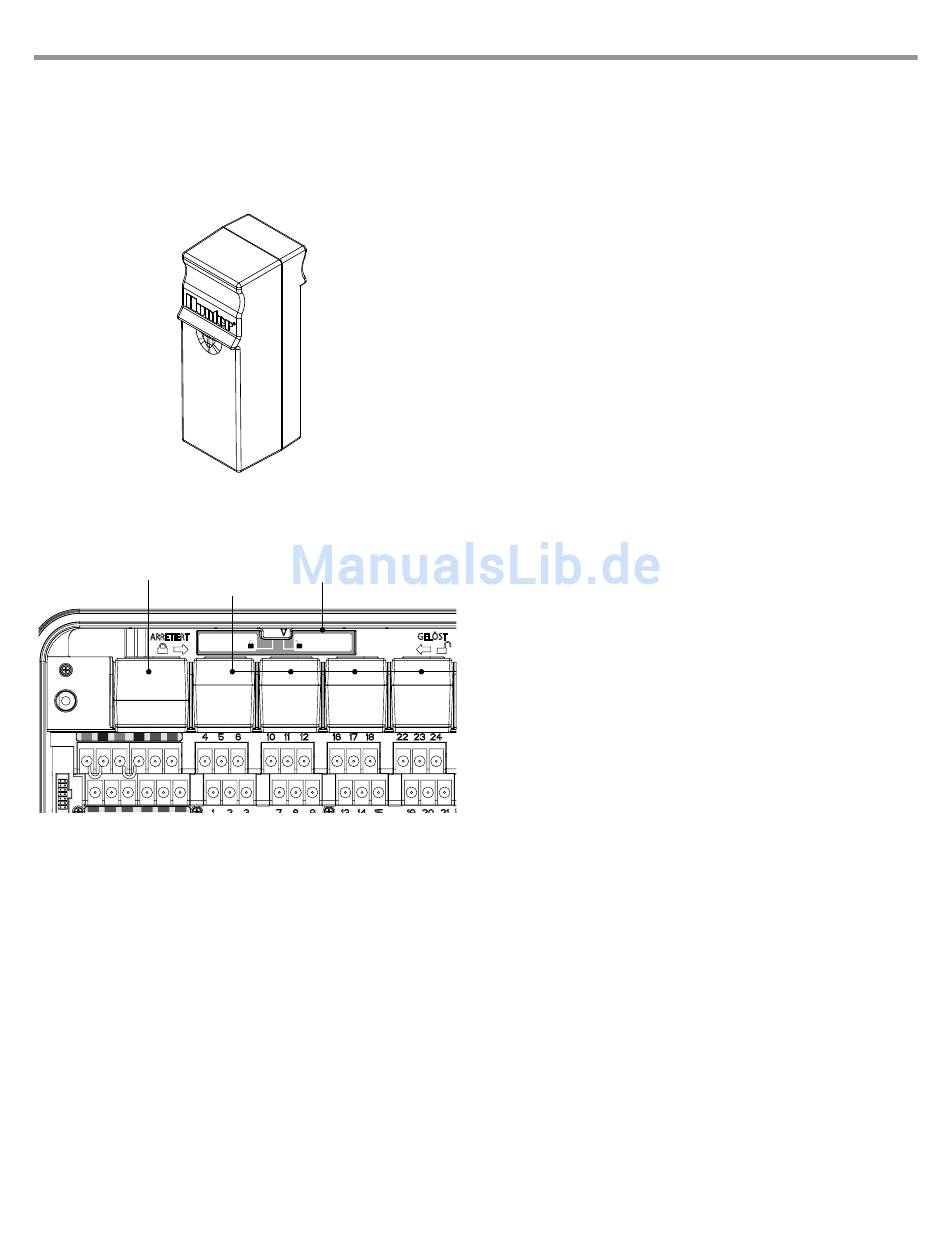

StatIonSModuL
Leistungsmodul
Stationsmodule
ARRETIERT
STROM EIN
MODULE ARRETIERT
S1
S1
S2
S2
C
C
GND
AC1
AC2
REM
C
P/MV
8
Modulverriegelung
GELÖST
STROM AUS
MODULE GELÖST
einbau von stationsmodulen
1.
Öffnen Sie die innere Tür der Bedienfront, und suchen Sie die Modul-
verriegelung. Schieben Sie die Modulverriegelung in die Position
„Power Off" (Strom aus).
2.
Das Modul wird in den ersten freien Steckplatz von links bzw. in
die nächste verfügbare Position auf der Rückseite des Steuergeräts
eingesteckt. Es dürfen keine Steckplätze übersprungen bzw.
zwischendurch frei gelassen werden. frei gelassen werden.
3.
Stecken Sie das Modul so ein, dass die Goldlasche nach oben zeigt.
Schieben Sie das Modul gerade ein, bis es einrastet.
4.
Schieben Sie die Modulverriegelung in die Position „Power On"
(Strom ein).
5.
Das Steuergerät erkennt automatisch neu hinzugefügte Module. Sie
können den Drehschalter in die Stellung Stationslaufzeiten einstellen
schalten, um zu prüfen, ob die korrekte Anzahl Stationen angezeigt wird.
einbau von leistungsmodulen
Das I-CORE Leistungsmodul versorgt die Bedienfront- und Zubehöran-
schlüsse mit Strom. Es wird normalerweise nicht entfernt, kann aber zur
Wartung bzw. Reparatur ausgewechselt werden.
1.
Zum Einbau des Leistungsmoduls öffnen Sie die innere Tür der
Bedienfront. Suchen Sie die Modulverriegelung. Schieben Sie die
Modulverriegelung in die Position „Power Off" (Strom aus).
2.
Stecken Sie das Leistungsmodul in den ersten Steckplatz von links ein.
Dabei muss die Goldlasche auf der Oberseite des Moduls nach oben
zeigen. Schieben Sie das Modul geradlinig ein, bis es einrastet.
3.
Schieben Sie die Modulverriegelung in die Position „Power On"
(Strom ein).
4.
Das Leistungsmodul muss eingebaut sein, damit das Steuergerät
bedient werden kann und funktioniert.
