dIagnose und fehlerBeheBung

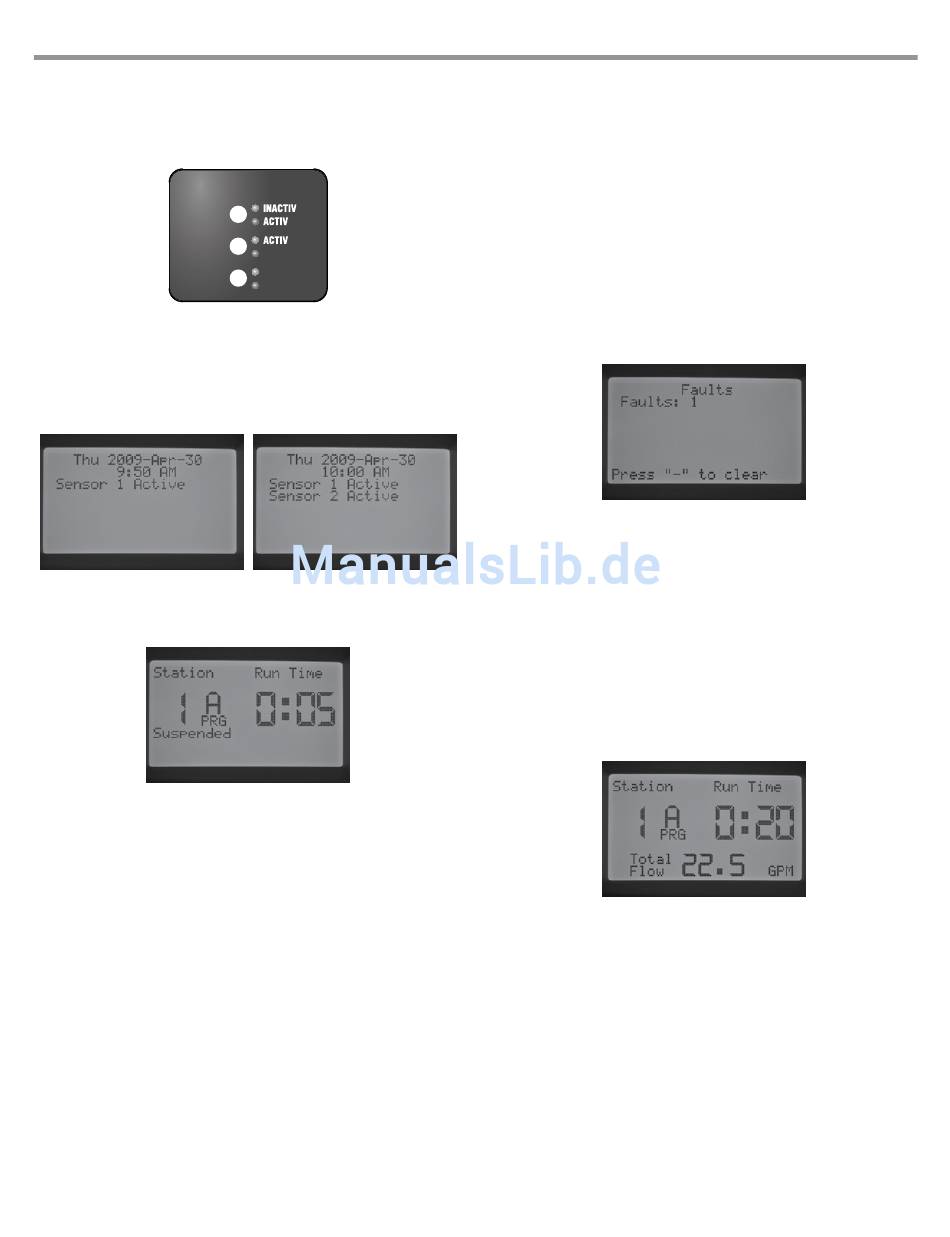

systemstatus-dashboard
Das Systemstatus-Dashboard mit verschiedenen LED-Leuchten bietet
einen schnellen Überblick über den Zustand des Systems hinsichtlich
Sensorstatus, Ventilbetrieb und Durchflussüberwachung.
SYSTEMSTATUS
SENSOR
STATION
DURCH-
FLUSS
sensorstatus
Die Sensorstatus-LEDs zeigen an, ob ein Sensor inaktiv (geschlossen)
oder aktiv (offen) ist. Wenn an der Klemme SEN1 oder SEN2 ein aktiver
Sensorzustand ermittelt wird, leuchtet die ROTE LED. Es wird auch eine
Meldung angezeigt, welcher Sensor aktiv ist.
Wenn eine Station in der Schalterstellung Sensorbetrieb einstellen auf
Sensorwirkung programmiert wurde, setzt das Steuergerät bei aktivem
Sensor die Bewässerung an der betreffenden Station aus.
Wenn das Steuergerät an den Sensorklemmen geschlossene Schaltkreise
ermittelt, leuchtet die GRÜNE LED, d. h. der Sensor ist inaktiv. Alle
programmierten Bewässerungspläne werden normal ausgeführt.
Wenn am Steuergerät keine Sensoren angeschlossen sind, leuchtet immer
die grüne LED, solange die Sensorklemmen mit den werkseitig montierten
Drahtbrücken verbunden sind.
Wenn der Regensensor-Überbrückungsschalter auf BYPASS gestellt ist,
leuchtet keine Sensorstatus-LED am Dashboard. In diesem Fall werden
alle am Steuergerät angeschlossenen Clik-Sensoren ignoriert, und die
Bewässerung wird normal ausgeführt.
FEHLER
AKZEPTABEL
ÜBERFLUSS
stationsstatus
Die Stationsstatus-LED zeigt an, ob eine Station normal funktioniert oder
ob an einer bestimmten Station ein Überspannungszustand aufgetreten ist.
Dieser Zustand deutet darauf hin, dass entweder zu viele Magnetspulen
angeschlossen sind oder eine Feldverdrahtung oder Magnetspule defekt
ist und übermäßigen Stromfluss verursacht.
Wenn eine Station aktiviert ist und ordnungsgemäß funktioniert, leuchtet
die GRÜNE Stationsstatus-LED. Bei Überspannung an einer bestimmten
Station blinkt die ROTE Stationsstatus-LED. In diesem Fall wird auf dem
Display die entsprechende Fehlermeldung angezeigt.
Die neben dem Wort Fehler angezeigte Nummer ist die Nummer der
Station, an der ein Überspannungszustand ermittelt wurde. Durch
Betätigen der Taste – können Sie die Fehlermeldung ausblenden und die
Stationsstatus-LED zurücksetzen. Um die Ursachen des Fehlers an der
Station zu beheben, sind weitere Maßnahmen erforderlich.
durchflussstatus
Die Durchflussstatus-LED zeigt an, ob eine Station einen akzeptablen
Durchfluss liefert oder ob ein Überflusszustand vorliegt. Damit die
LED den Durchflussstatus der Station richtig anzeigen kann, MUSS die
Durchflussüberwachung aktiviert sein (Einstellung JA unter Erweiterte
Einstellungen, Durchflussüberwachung ). Wenn die Durchflussüberwachung
ordnungsgemäß konfiguriert ist, leuchtet bei akzeptablem Durchfluss die
GRÜNE Durchflussstatus-LED. Bei Überfluss- und Unterflusszuständen blinkt
die ROTE LED.
Wenn das I-CORE nach Ablauf der Startverzögerung einen Überfluss- oder
Unterflusszustand erkennt, zeigt die Durchflussstatus-LED ROTES Dauerlicht.
Das Steuergerät führt dann den Diagnosetest aus, um festzustellen, ob an
der Station ein Überfluss- oder ein Unterflusszustand vorliegt.
Das Steuergerät schaltet die Station ab und legt eine Pause von etwa einer
Minute ein, damit sich die Durchflussabweichungen von selbst regulieren
können.
31
