anschlIessen von regensensoren (optIonal, nIcht Im lIeferumfang)
Sie können am I-Core Steuergerät zwei Hunter Sensoren anschließen
(drei bei der Metallausführung des I-Core). Als Sensoren eignen sich
folgende Modelle:
•
Mini-Clik®
•
Rain-Clik™
(einschließlich Wireless Rain-Clik, Wireless Rain/Freeze-Clik)
•
Freeze-Clik®
•
Wind-Clik®
•
Mini-Weather Station (MWS)
•
Solar Sync- und Wireless Solar Sync ET-Sensor
Mit dem I-CORE Steuergerät können die Clik-Sensoren so programmiert
werden, dass sie einzelne Stationen abschalten – und nicht das ganze
Steuergerät. Die Wirkung der einzelnen Sensoren kann für die jeweilige
Station individuell programmiert werden. Hunter Clik-Sensoren schließen den
Sensorkreis im Normalzustand und öffnen ihn bei Alarm. Wenn der Sensor
aufgrund von Niederschlägen, Frost oder Wind auslöst, bricht das Steuergerät
die Bewässerung ab. Der Sensor wird direkt an die Sensorklemmen
angeschlossen. Er kann dann mit dem Regensensor-Überbrückungsschalter an
der Front des Steuergeräts außer Kraft gesetzt werden.
1.

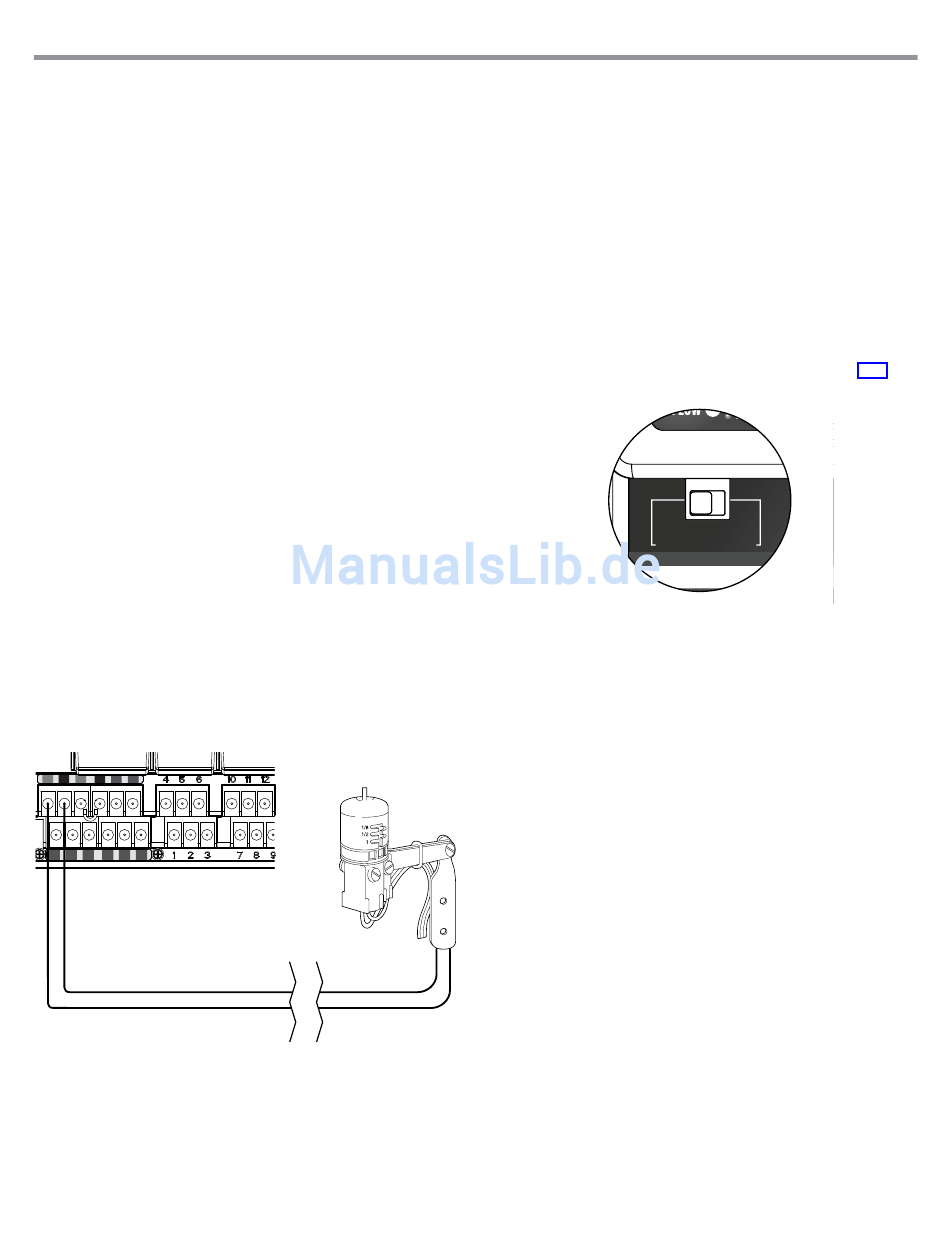

Zum Anschließen der Clik-Sensoren suchen Sie zunächst die beiden
Sensorklemmenpaare S1, S1 und S2, S2 in der Reihe der Leistungs-
und Zubehörklemmen. Im I-CORE mit Metallgehäuse ist noch ein
drittes Klemmenpaar für Sensoren (S3) verfügbar.
2.
Führen Sie die Adern vom Clik-Sensor durch eine der vorgestanzten
ausbrechbaren Durchführungen im Gehäuse des Steuergeräts.
3.
Die Sensoradern werden an die jeweiligen Klemmenpaare
angeschlossen. Entfernen Sie die Drahtbrücke aus einem der
Klemmenpaare S1 oder S2. Schließen Sie einen Sensor an die beiden
S1-Klemmen (oder an die beiden S2-Klemmen) an.
4.
Beim Anschließen des Wireless Rain Clik oder Wireless Rain
Freeze-Clik werden die blaue und die weiße Ader an das Sensorklem-
menpaar angeschlossen: eine Ader an die erste S1-Klemme und die
andere Ader an die zweite S1-Klemme. Schließen Sie dann eine der
gelben Adern an die AC1-Klemme und die andere gelbe Ader an die
AC2-Klemme an.
S1
S1
S2
S2
C
C
GND
AC1
AC2
REM
C
P/MV
10
Überbrücken von sensoren
Wenn bei aktiviertem Regensensor (Schalterstellung AKTIV) eine
automatische oder manuelle Bewässerung erforderlich ist, schieben
Sie einfach den Überbrückungsschalter in die Stellung BYPASS.
Wenn sich der Überbrückungsschalter in der Position AKTIV befindet,
kein Sensor angeschlossen ist und die Drahtbrücke entfernt wurde, zeigt
das I-CORE an, dass der Sensor AKTIV ist. Dieser Zustand wird ebenfalls
links neben dem Display auf dem Systemstatus-Dashboard angezeigt.
Eine rot leuchtende LED bedeutet AKTIV, d. h. der Sensorkreis ist offen.
Solange sich der Sensor im AKTIV-Modus befindet, werden alle Stationen,
die auf den aktiven Sensor programmiert sind, an der Bewässerung
gehindert. Sie befinden sich im „Aussetzen"-Modus. Wenn Sie keinen Sensor
angeschlossen haben und dieses Problem vermeiden möchten, lassen Sie
den Überbrückungs-(Regensensor-)Schalter einfach im BYPASS-Modus, oder
verbinden Sie die Sensorklemmen mit der zuvor entfernten Drahtbrücke.
Die Programmierung des Sensors wird unter „Programmieren und
Bedienen" im Abschnitt „Sensorbetrieb einstellen" beschrieben (S. 18).
sensor-Überbrückungsschalter
Mit diesem Schalter aktivieren oder deaktivieren Sie den am Steuergerät
angeschlossenen Regen- oder Frostsensor. In der Schalterstellung
AKTIV berücksichtigt das Steuergerät den Sensorstatus und beendet
die Bewässerung, sobald der Sensor den Schaltkreis unterbricht (Status
„Offen"). Wenn der Sensor den Schaltkreis schließt (Status „Geschlossen"),
befindet sich das Steuergerät im Normalbetrieb. Befindet sich der Sensor
im Status „Offen", und Sie möchten die Bewässerungsautomatik normal
ausführen, stellen Sie den Überbrückungsschalter einfach auf BYPASS. Der
Regensensor
Sensor wird nun überbrückt, und das Steuergerät führt das Programm aus.
Befindet sich der Sensor-Überbrückungsschalter in der Stellung AKTIV,
leuchtet auf dem Systemstatus-Dashboard die Sensorstatus-LED. Im Status
„Offen" leuchtet diese LED rot. Im Status „Geschlossen" leuchtet diese
LED grün.
Wenn kein Sensor installiert ist, spielt es keine Rolle, ob der Sensor-
Überbrückungsschalter auf AKTIV oder BYPASS steht. Dies gilt jedoch nur,
wenn die beiden Sensorklemmen mit der Drahtbrücke verbunden sind.
Wenn die Drahtbrücke entfernt wurde, muss sich der Überbrückungsschal-
ter in der Stellung BYPASS befinden. Sonst funktioniert die automatische
Bewässerung nicht.
REGENSENSOR
ACTIV
BYPASS
