anschlIessen an erde
Das I-CORE verfügt über eine Erdungsklemme, die von der Netzstromversorgung getrennt ist. Die Erdungsklemme dient der Erdung ankommender
Überspannungen von den Kommunikationsadern und Ausgangsventiladern.
Schließen Sie AUF KEINEN FALL den Schutz- bzw. Erdungsleiter der
Netzstromversorgung (120/230V AC) an die Erdungsklemme an.
1.
Verbinden Sie die Erdungsklemme des Steuergeräts über eine
6 mm-Ader mit dem Erdungsstab. Führen Sie den Erdungsleiter
durch die 3,8 mm-Kabeldurchführung am Gehäuseboden in das
Gehäuseinnere. Der Erdungsleiter darf NICHT durch dieselbe Kabel-
durchführung wie die Adern der Netzstromversorgung verlegt werden.
2.
Lösen Sie die Schraube der Erdungsklemme. Stecken Sie den
Erdungsleiter in die Erdungsklemme, und ziehen Sie die Schraube
fest, so dass der Erdungsleiter gesichert ist. Die Schraube darf nicht
übermäßig fest angezogen werden.
Eine ordnungsgemäße Erdung besteht aus einem 2,5 m langen kupferplat-
tierten Stab oder einer Kupferplatte mit den Maßen 100 mm x 240 cm oder
aus beidem. Die Erdungsstab bzw. die Platte muss mindestens 2,5 m vom
Steuergerät entfernt sein. Der Erdungsleiter ist im rechten Winkel zu den
Kommunikations- und Ventiladern zu verlegen (falls möglich). Der ideale
Erdungswiderstand beträgt 10 Ohm oder weniger (mit Megohmmeter
oder ähnlichem Gerät gemessen). In der ASIC-Referenz finden Sie weitere
detaillierte Informationen über ordnungsgemäße Erdungsverfahren.
STROM EIN
STROM AUS
MODULE ARRETIERT
MODULE GELÖST
S1
S1
S2
S2
C
C
GND
AC1
AC2
REM
C
P/MV

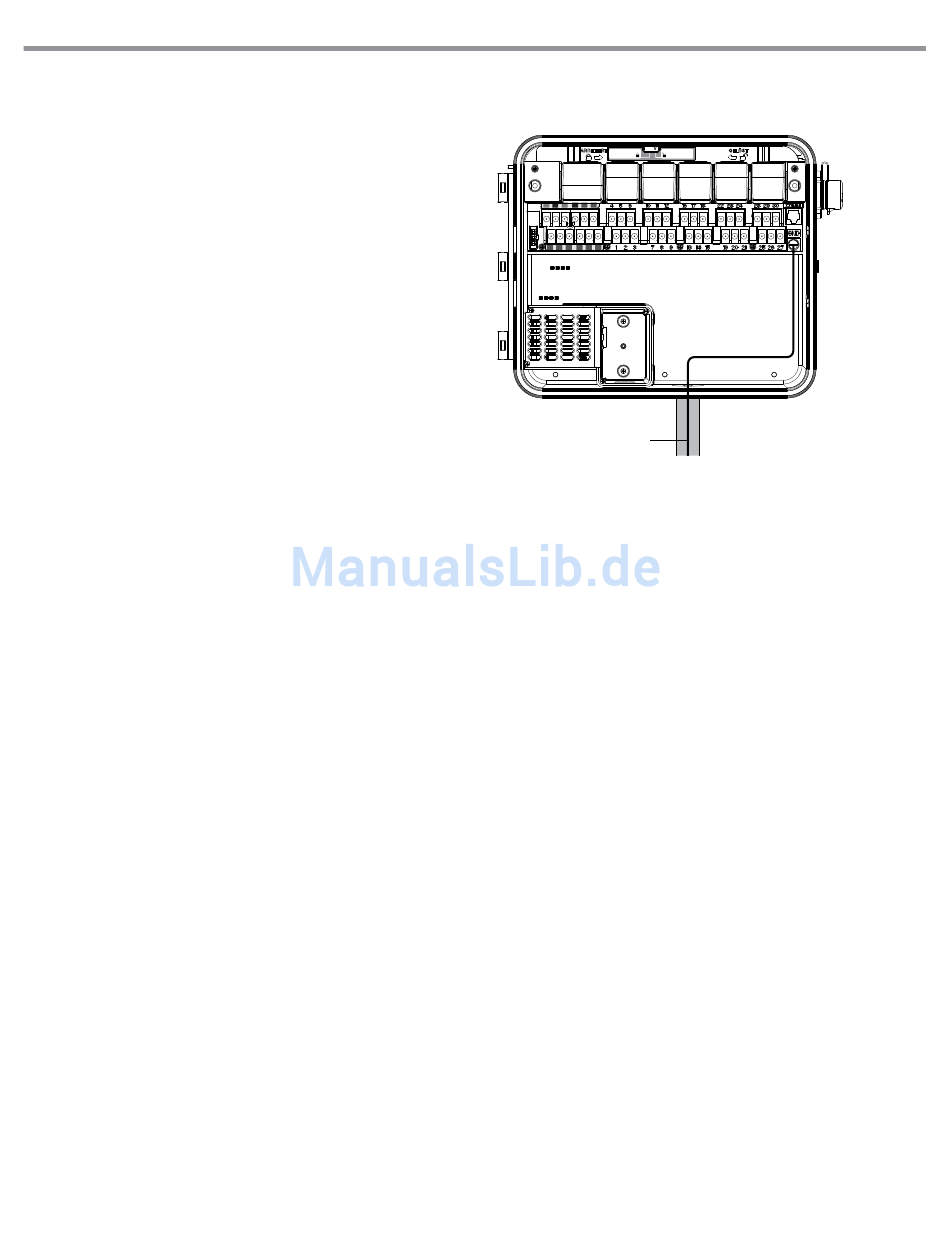

Erdungsleiter
7
