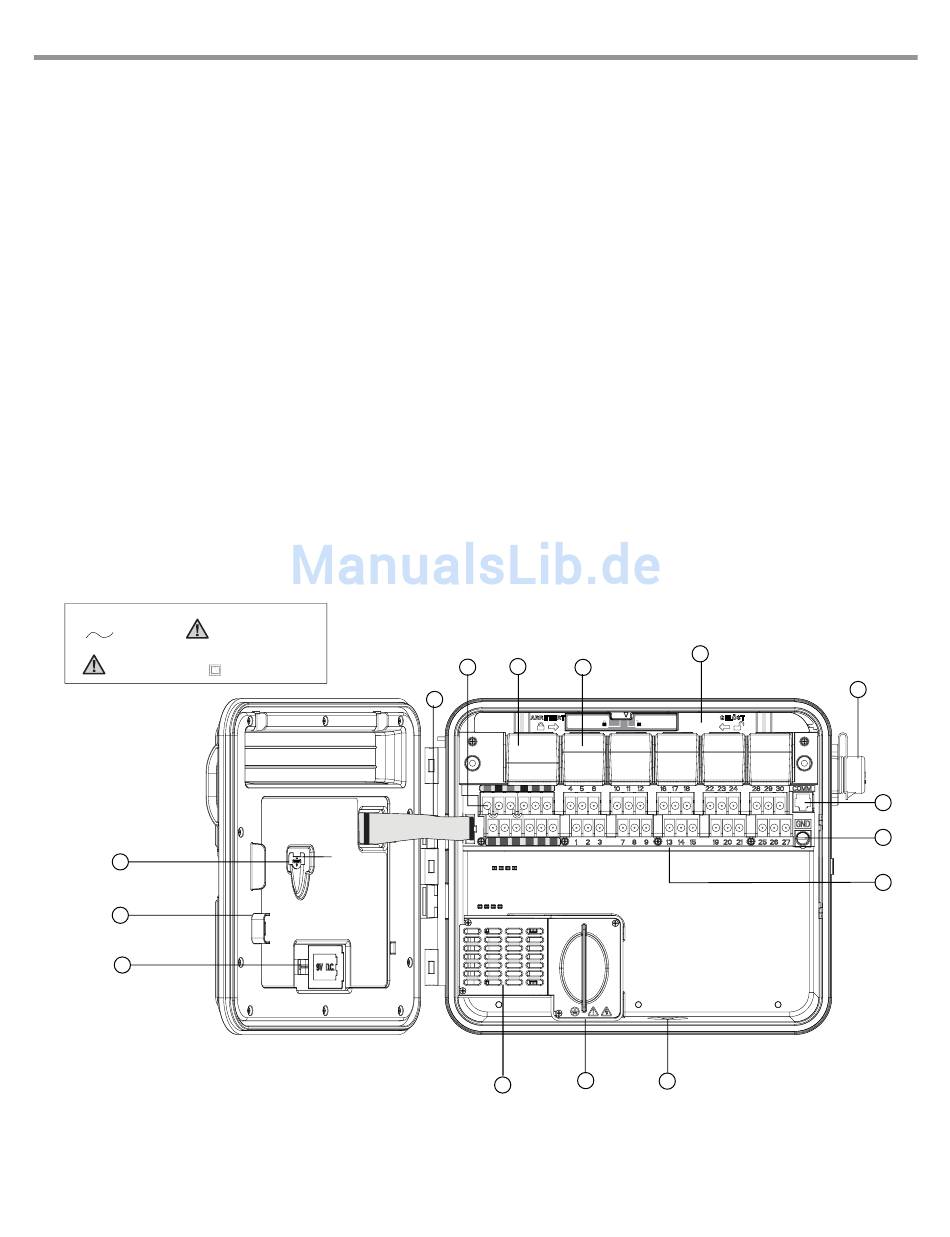

I-core anschlussfach
Batteriefach (für Alkali-Mangan-Batterie, 9 V): Die Batterie (nicht im Lieferumfang) hält die Uhrzeit bei Stromausfällen. Außerdem ermöglicht sie das
1.
Programmieren ohne Netzspannungsanschluss.
2.
Batteriefach (CR2032-Lithiumbatterie, 3 V): Die Lithiumbatterie hält die Uhrzeit bei Stromausfällen und wenn keine 9-Volt-Batterie eingelegt ist (auf der
Rückseite der Bedienfront).
3.
Entriegelung der Bedienfront: Wenn Sie an der Entriegelungslasche ziehen, können Sie die Bedienfront vom Rahmen abnehmen.
4.
flachbandkabel: Überträgt Informationen zwischen der Bedienfront und der Baugruppe im Inneren des Steuergeräts.
5.
Modulverriegelung für ausgangsmodule: Durch Schieben des Riegels schalten Sie das Steuergerät ein bzw. aus. Ermöglicht das Hinzufügen und
Entfernen von Ausgangsmodulen. In Position „Power On" sind die Module verriegelt.
6.
Leistungsmodul: Versorgt das Steuergerät mit Netzstrom. Dieses Modul muss installiert sein, damit das Steuergerät funktioniert.
7.
Stationsmodule: Mit sechs Stationsmodulen können Sie das I-CORE von 6 auf 30 Stationen (Kunststoffgehäuse) bzw. von 6 auf 42 Stationen
(Metallgehäuse und Kunststoffsockel) erweitern. Jedem Stationsmodul sind sechs Stationsschraubklemmen zugeordnet.
8.
Leistungs- und zubehörklemmen: Anschlüsse für Strom, Sensoren, Pumpe/Hauptventil und anderes Zubehör.
9.
Stationsklemmen: Anschlüsse für Stationsadern. Die Klemmen sind nur mit den entsprechenden Stations-Ausgangsmodulen aktiv und werden auch
nur dann vom Steuergerät erkannt.
10. kommunikationsanschluss: Anschluss für die zukünftige Nutzung mit Zentralsteuerungen.
11. Erdungsklemme: Zum Anschließen von Kupfererdungskabel (nur für Überspannungsschutz). Schließen Sie hier NICHT den gemeinsamen Bezugsleiter
oder den ankommenden Erdungsleiter des Hausanschlusses an.
12. transformator: Trafo zur Versorgung des Steuergeräts mit 24 V Wechselstrom. Der Trafo ist für 120 V- oder 230 V-Netzspannung geeignet.
13. aC-anschlussdose: Zum Anschließen von 120/230 VAC-Netzspannung.
14. kabelkanalöffnung: 25 mm bis 38 mm Durchmesser, für die Feldverdrahtung des Steuergeräts.
15. SmartPort
: Integrierter Anschluss für ICR/SRR/ROAM-Empfänger an der Seite des Gehäuses.
®
Symbolerklärung
Gefährliche Spannung
AC
Ziehen Sie die
Dokumentation zurate
2
3
1
vorhanden
Doppelt isoliert
8
6
7
4
STROM EIN
MODULE ARRETIERT
S1
S1
S2
S2
C
C
GND
AC1
AC2
REM
C
P/MV
13
12
5
STROM AUS
MODULE GELÖST
14
15
10
11
9
3
