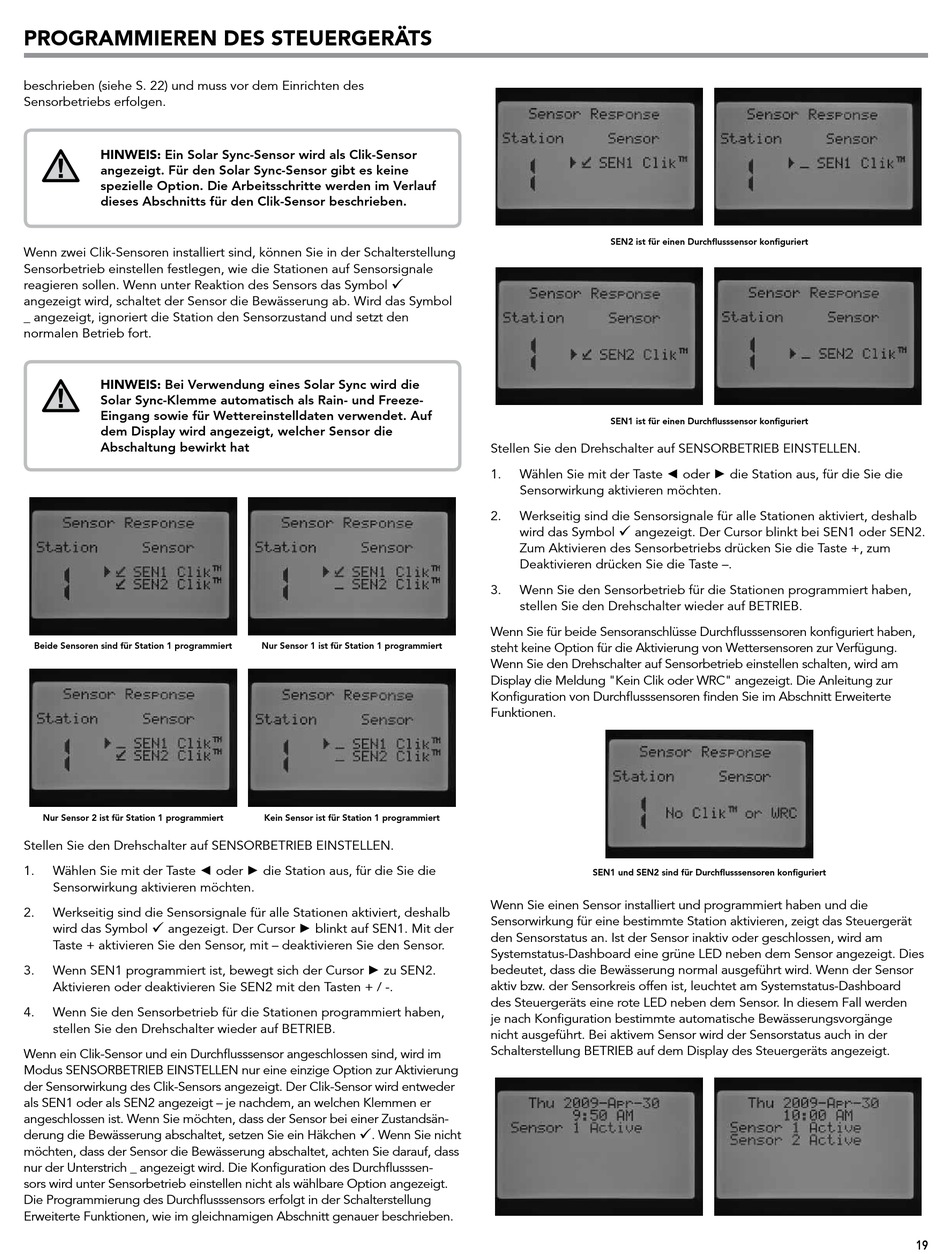

programmIeren des steuergeräts
beschrieben (siehe S. 22) und muss vor dem Einrichten des
Sensorbetriebs erfolgen.
hInWeIs: Ein Solar Sync-Sensor wird als Clik-Sensor
angezeigt. für den Solar Sync-Sensor gibt es keine
spezielle option. die arbeitsschritte werden im verlauf
dieses abschnitts für den Clik-Sensor beschrieben.
Wenn zwei Clik-Sensoren installiert sind, können Sie in der Schalterstellung
Sensorbetrieb einstellen festlegen, wie die Stationen auf Sensorsignale
reagieren sollen. Wenn unter Reaktion des Sensors das Symbol
angezeigt wird, schaltet der Sensor die Bewässerung ab. Wird das Symbol
_ angezeigt, ignoriert die Station den Sensorzustand und setzt den
normalen Betrieb fort.
hInWeIs: Bei verwendung eines Solar Sync wird die
Solar Sync-klemme automatisch als Rain- und freeze-
Eingang sowie für Wettereinstelldaten verwendet. auf
dem display wird angezeigt, welcher Sensor die
abschaltung bewirkt hat
Beide Sensoren sind für Station 1 programmiert
nur Sensor 2 ist für Station 1 programmiert
Stellen Sie den Drehschalter auf SENSORBETRIEB EINSTELLEN.
Wählen Sie mit der Taste ◄ oder ► die Station aus, für die Sie die
1.
Sensorwirkung aktivieren möchten.
2. Werkseitig sind die Sensorsignale für alle Stationen aktiviert, deshalb
 angezeigt. Der Cursor ► blinkt auf SEN1. Mit der
wird das Symbol
Taste + aktivieren Sie den Sensor, mit – deaktivieren Sie den Sensor.
Wenn SEN1 programmiert ist, bewegt sich der Cursor ► zu SEN2.
3.
Aktivieren oder deaktivieren Sie SEN2 mit den Tasten + / -.
4. Wenn Sie den Sensorbetrieb für die Stationen programmiert haben,
stellen Sie den Drehschalter wieder auf BETRIEB.
Wenn ein Clik-Sensor und ein Durchflusssensor angeschlossen sind, wird im
Modus SENSORBETRIEB EINSTELLEN nur eine einzige Option zur Aktivierung
der Sensorwirkung des Clik-Sensors angezeigt. Der Clik-Sensor wird entweder
als SEN1 oder als SEN2 angezeigt – je nachdem, an welchen Klemmen er
angeschlossen ist. Wenn Sie möchten, dass der Sensor bei einer Zustandsän-
derung die Bewässerung abschaltet, setzen Sie ein Häkchen
möchten, dass der Sensor die Bewässerung abschaltet, achten Sie darauf, dass
nur der Unterstrich _ angezeigt wird. Die Konfiguration des Durchflusssen-
sors wird unter Sensorbetrieb einstellen nicht als wählbare Option angezeigt.
Die Programmierung des Durchflusssensors erfolgt in der Schalterstellung
Erweiterte Funktionen, wie im gleichnamigen Abschnitt genauer beschrieben.

nur Sensor 1 ist für Station 1 programmiert
kein Sensor ist für Station 1 programmiert

. Wenn Sie nicht
SEn2 ist für einen durchflusssensor konfiguriert
SEn1 ist für einen durchflusssensor konfiguriert
Stellen Sie den Drehschalter auf SENSORBETRIEB EINSTELLEN.
Wählen Sie mit der Taste ◄ oder ► die Station aus, für die Sie die
1.
Sensorwirkung aktivieren möchten.
2. Werkseitig sind die Sensorsignale für alle Stationen aktiviert, deshalb

wird das Symbol angezeigt. Der Cursor blinkt bei SEN1 oder SEN2.
Zum Aktivieren des Sensorbetriebs drücken Sie die Taste +, zum
Deaktivieren drücken Sie die Taste –.
3. Wenn Sie den Sensorbetrieb für die Stationen programmiert haben,
stellen Sie den Drehschalter wieder auf BETRIEB.
Wenn Sie für beide Sensoranschlüsse Durchflusssensoren konfiguriert haben,
steht keine Option für die Aktivierung von Wettersensoren zur Verfügung.
Wenn Sie den Drehschalter auf Sensorbetrieb einstellen schalten, wird am
Display die Meldung "Kein Clik oder WRC" angezeigt. Die Anleitung zur
Konfiguration von Durchflusssensoren finden Sie im Abschnitt Erweiterte
Funktionen.
SEn1 und SEn2 sind für durchflusssensoren konfiguriert
Wenn Sie einen Sensor installiert und programmiert haben und die
Sensorwirkung für eine bestimmte Station aktivieren, zeigt das Steuergerät
den Sensorstatus an. Ist der Sensor inaktiv oder geschlossen, wird am
Systemstatus-Dashboard eine grüne LED neben dem Sensor angezeigt. Dies
bedeutet, dass die Bewässerung normal ausgeführt wird. Wenn der Sensor
aktiv bzw. der Sensorkreis offen ist, leuchtet am Systemstatus-Dashboard
des Steuergeräts eine rote LED neben dem Sensor. In diesem Fall werden
je nach Konfiguration bestimmte automatische Bewässerungsvorgänge
nicht ausgeführt. Bei aktivem Sensor wird der Sensorstatus auch in der
Schalterstellung BETRIEB auf dem Display des Steuergeräts angezeigt.
19
