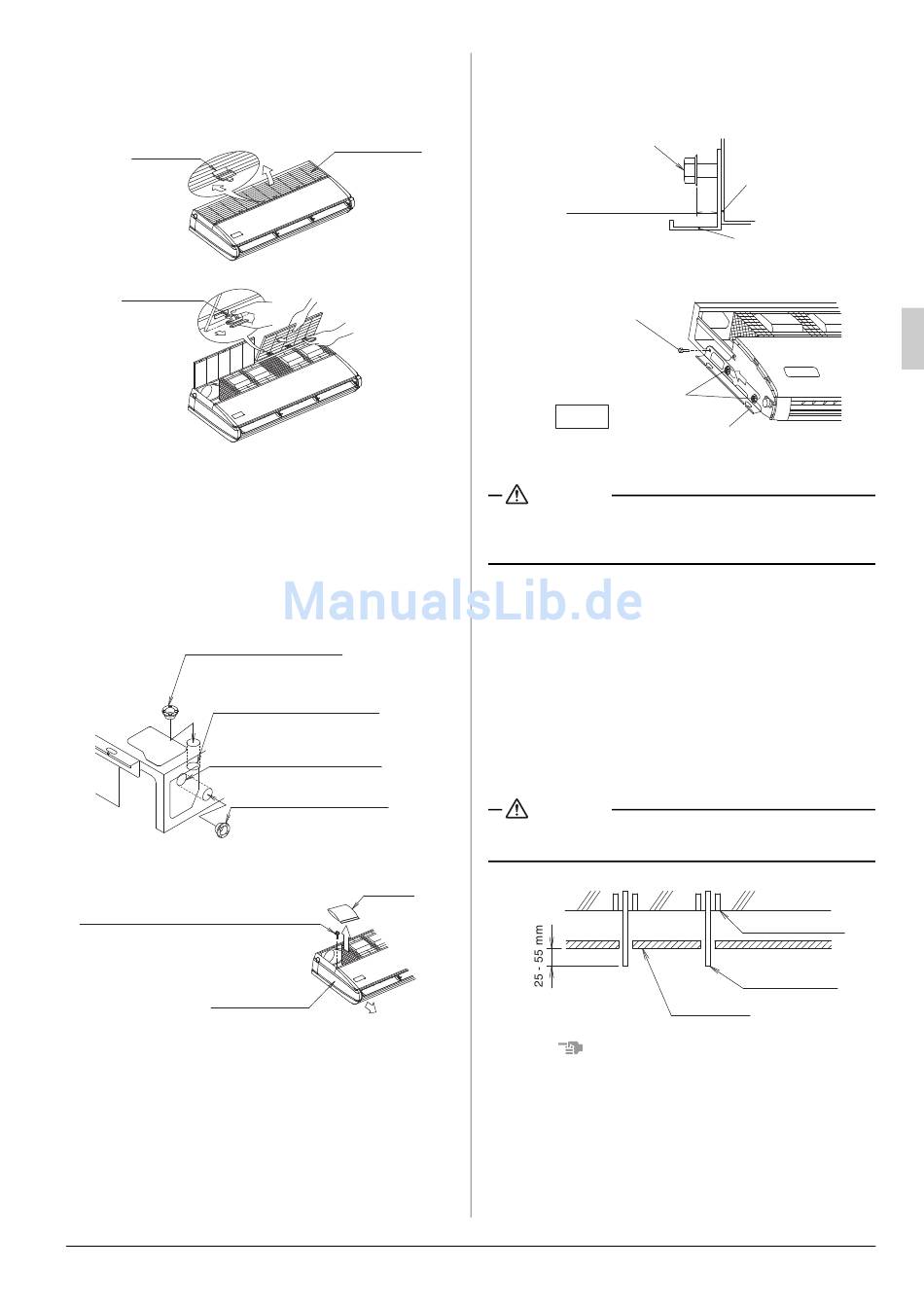

• Lassen Sie das Ansaugluftgitter geöffnet, halten Sie
den Hebel am hinteren Teil des Ansaugluftfilters fest
und ziehen Sie das Ansaugluftgitter gleichzeitig zum
Entfernen nach vorne. (Siehe Abb. 5)
Hebel
Hinterer Hebel
2) Entfernen Sie die seitliche Zierblende (rechts, links).
• Entfernen Sie die Befestigungsschraube an der seitli-
chen Zierblende (jeweils eine) und ziehen Sie es zum
Entfernen nach vorne (in Pfeilrichtung). (Siehe Abb. 6)
• Nehmen Sie Zubehörteile heraus. (Siehe Abb. 6)
• Öffnen Sie das Ausbrechloch an der Einlassseite für
die Verdrahtung oben oder unten an der Rückseite und
bringen Sie die beigelegte Kunstharzdurchführung (10)
an.
Kunstharzdurchführung (10)
(Zubehör)
Abnehmbares Element
(zur Einführung von oben her)
Abnehmbares Element
(zur Einführung von hinten her)
Kunstharzdurchführung (10)
(Zubehör)
Befestigungsschraube für Seitenzierblende
(M4)
Seitenzierblende
3) Entfernen Sie die Aufhängung.
• Lösen Sie die 2 Schrauben zur Montage der Aufhän-
gung an beiden Seiten (M8) (4 Stellen links und rechts)
um 10mm. (Siehe Abb. 7 und Abb. 8)
Deutsch
Ansaugluftgitter
Abb. 4
Abb. 5
Zubehör
Abb. 6
• Entfernen Sie die Befestigungsschraube für die Auf-
hängung an der Rückseite (M5) und ziehen Sie die Auf-
hängung Entfernen nach hinten (in Pfeilrichtung).
(Siehe Abb. 8)
Bolzen (M8)
Um 10mm lösen
Befestigungsschraube
für Aufhänger (M5)
Aufhängungs-
Montageschraube (M8)
Lösen
ACHTUNG
Entfernen Sie nicht das Band (milchig-weiß) an der Außen-
seite des Innenaggregats. Dies kann Stromschläge oder
einen Brand verursachen.
(4) Bringen Sie die Aufhängebolzen an.
• Verwenden Sie für die Aufhängung des Innengeräts
Schrauben der Größe M8 oder M10.
• Stellen Sie den Abstand des Aufhängebolzens von der
Decke im Voraus ein. (Siehe Abb. 9)
• Verwenden Sie Gewindedübel für die mitgelieferten Bol-
zen und Gewindeeinsätze oder Ankerschrauben für neue
Schrauben und befestigen Sie das Gerät fest am
Gebäude, so dass die Verbindung die Masse des Geräts
tragen kann.
Stellen Sie darüber hinaus die Entfernung von der Decke
im Voraus ein.
ACHTUNG
Wenn der Aufhängebolzen zu lang ist, kann er das Innen-
aggregat oder Zubehör beschädigen.
Abb. 9
NOTE
NOTE
HINWEIS
NOTE
• Die Teile in Abb. 9 sind alle bauseitig bereitzustellen.
Innenaggregat
Aufhänger
Abb. 7
Aufhänger
Abb. 8
Deckenplatte
Fundamentbolzen
Aufhängebolzen
Deckenfläche
