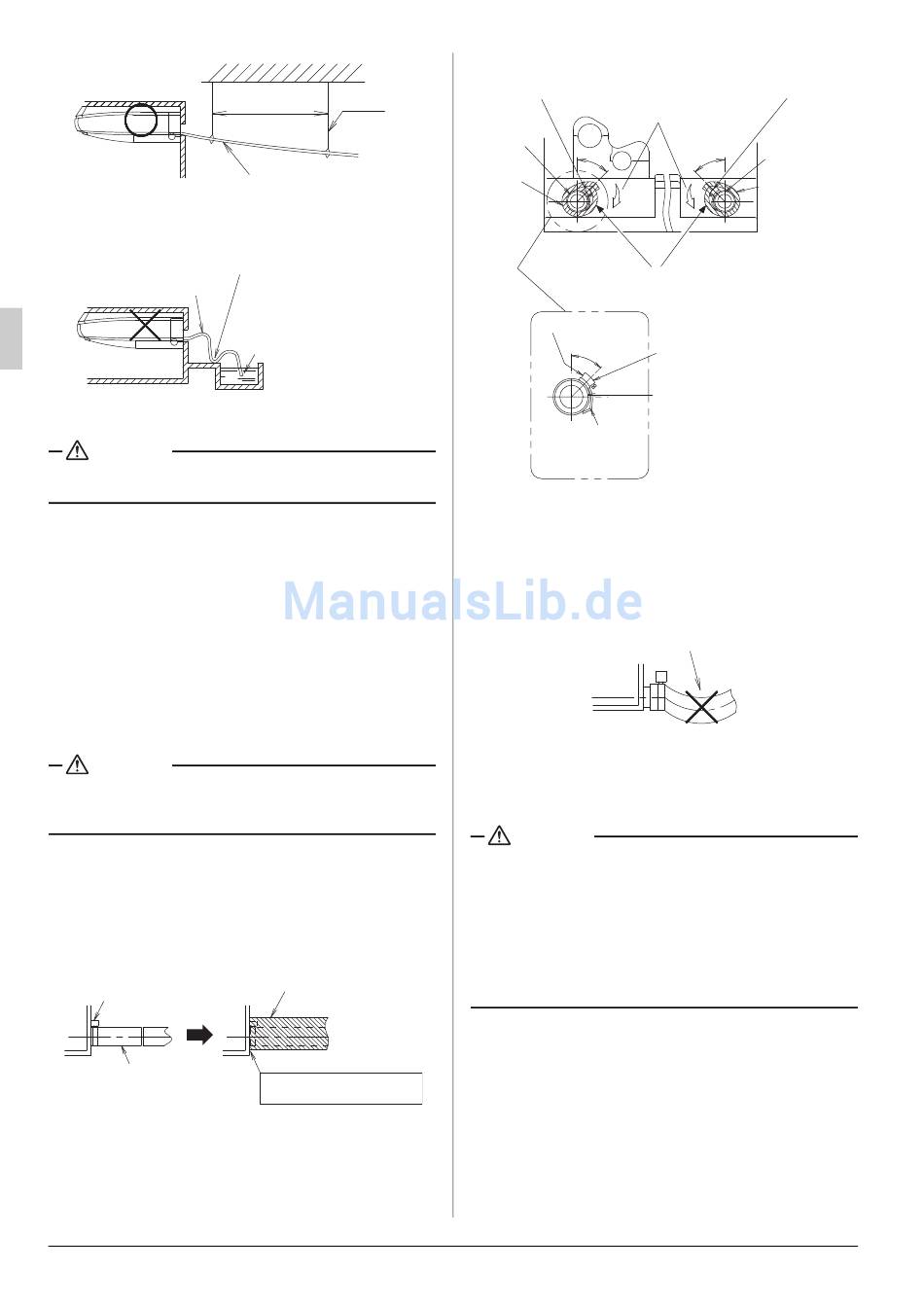

Richtig
Abwärtsneigung von 1/100 oder mehr
Abb. 23
Nicht heben
Falsch
Abb. 24
ACHTUNG
Wenn abzuleitendes Material im Ablaufrohr stehen bleibt,
kann die Rohrleitung verstopft sein.
• Stellen Sie sicher, den beigefügten Ablaufschlauch (1)
und die Metallschelle (2) zu verwenden. Setzen Sie
außerdem den Ablaufschlauch (1) in das Unterteil des
Ablaufstutzens ein und ziehen Sie die Metallschelle (2)
unten am Ablaufstutzen fest.
(Siehe Abb. 25 und Abb. 26)
(Die Metallschelle (2) so einbauen, dass der Befesti-
gungsbereich sich wie in Abb. 26 gezeigt im Bereich von
etwa 45° befindet.)
(Ablaufstutzen und -schlauch nicht zusammenkleben.
Anderenfalls kann keine Wartung und Inspektion für den
Wärmetauscher und andere Teile mehr durchgeführt
werden.)
ACHTUNG
Wenn ein alter Schlauch oder ein altes Kniestück oder eine
alte Schelle verwendet wird, kann es zum Austreten von
Wasser kommen.
• Biegen Sie das Ende der Metallschelle (2) so, dass sich
das Dichtungsmaterial nicht wölbt. (Siehe Abb. 26)
• Wickeln Sie bei der Isolierung das Dichtungsmaterial
(groß) (8), das ab der Basis der Metallschelle (2) und des
Schlauchs (1) angebracht ist, in Richtung des Pfeils.
(Siehe Abb. 25 und Abb. 26)
Metallschelle (2)
(Zubehör)
Ablaufschlauch (1)
(Zubehör)
Abb. 25
10
Stützen
1-1,5m
Sicherstellen, dass kein
Durchhang vorhanden ist
Sicherstellen, dass sich
das Teil nicht im
Wasser befindet
Dichtungsmaterial (Groß) (8)
(Zubehör)
Keine Lücke lassen, um
Kondensation zu vermeiden.
Metallschelle (2)
Dichtungsmaterial
(Zubehör)
(Groß) (8)
Aufbringrichtung
Ablaufschlauch (1)
(Zubehör)
ca. 45°
Dichtungsmaterial
(Groß) (8)
(Zubehör)
(Für rechts
hinten/rechts)
Einschubrichtung für
Schraubendreher
Befestigungsteil
ca. 45°
Die Spitze biegen, ohne
das Dichtungsmaterial
zu zerreißen (groß) (8)
• Achten Sie darauf, alle Ablaufleitungen zu isolieren, die
im Inneren von Gebäuden verlaufen.
• Der Ablaufschlauch (1) im Inneren des Innenaggregats
darf nicht umgelenkt werden. (Siehe Abb. 27)
(Das kann ungewöhnliche, zum Beispiel blubbernde
Geräusche verursachen.)
(Wenn der Ablaufschlauch (1) abgelenkt wird, kann er
das Ansaugluftgitter beschädigen.)
Nicht umlenken
Abb. 27
• Installieren Sie in einem Abstand von 1 bis 1,5 m Stützen,
so dass die Rohrleitung nicht umgelenkt werden kann.
(Siehe Abb. 23)
ACHTUNG
Um das Eindringen von Staub in das Innenaggregat zu ver-
hindern, schließen Sie die Lücke zur Ablaufleitungen durch
Kitt oder Isoliermaterial (bauseitig bereitzustellen) so, dass
kein Freiraum entsteht.
Wenn jedoch Rohrleitungen und Fernbedienungskabel
durch das gleiche Loch geführt werden, schließen Sie die
Lücke zwischen Durchführungsdeckel und Rohrleitung,
nachdem Schritt ''8. ELEKTROINSTALLATIONSARBE-
ITEN''abgeschlossen ist.
< ACHTUNG >
• Um übermäßige Kraftauswirkung auf den angeschloss-
enen Ablaufschlauch (1) zu vermeiden, darf er weder
geknickt noch verdreht werden. (Es kann Wasser austre-
ten.)
• Zum Anschließen des zentralen Ablaufrohrs folgen Sie
den Anweisungen in Abb. 28. Den Durchmesser des
zentralen Ablaufrohrs wählen Sie entsprechend der
Kapazität des Durchmessers des Innenaggregats, an
das es angeschlossen werden soll. (Siehe technisches
Handbuch.)
Metallschelle (2)
(Zubehör)
ca. 45°
Ablaufschlauch (1)
(Zubehör)
Dichtungsmaterial
(Groß) (8) (Zubehör)
(Für links
hinten/links)
Metallschelle (2)
(Zubehör)
Ablaufschlauch (1)
(Zubehör)
Abb. 26
