• Die Tragfähigkeit ist ausreichend, um die Masse des
Innengeräts zu halten (bei unzureichender Tragkraft kann
die Inneneinheit vibrieren und in Kontakt mit der Zimmer-
decke kommen und unerwünschte Störgeräusche erzeu-
gen).
• Wo ausreichender Platz für Installation und Service
sichergestellt werden kann. (Siehe Abb. 1 und Abb. 2)
• Wo die Verlegung der Rohrleitungen zwischen Innen-
und Außenaggregat innerhalb der zulässigen Grenzen
gewährleistet ist. (Siehe die dem Außenaggregat
beigelegte Installationsanleitung.)
• Wo keine entflammbaren Gase austreten können.

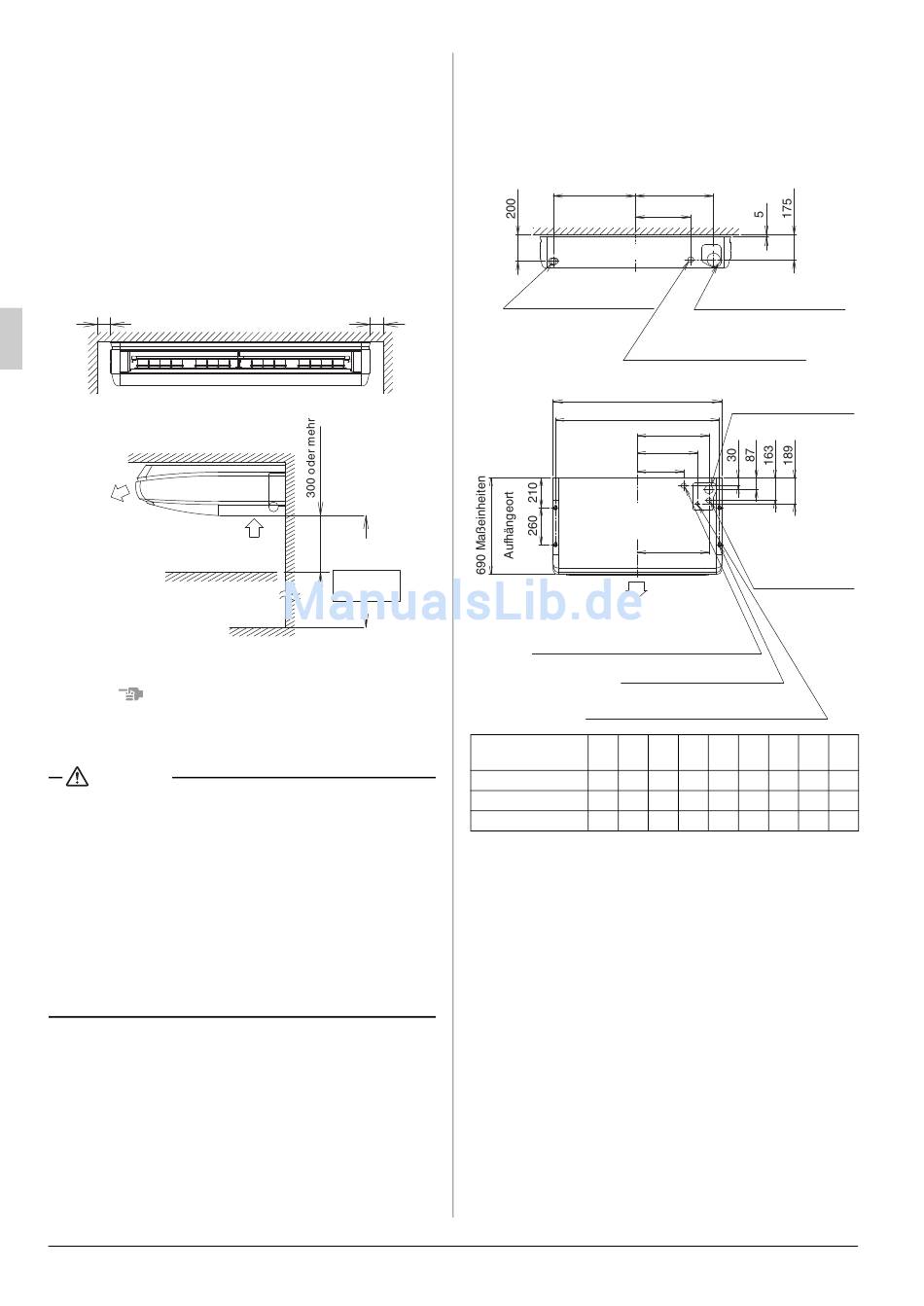

[ Platzbedarf für die Installation (mm) ]
*30 oder mehr
Abb. 1
Ableitung
Hindernisse
Abb. 2
Bodenabstand
HINWEIS
NOTE
NOTE
NOTE
• Wenn für ein * Teil zusätzlicher Platz erforderlich ist, kann die
Wartung einfacher erfolgen, wenn mindestens 200mm ver-
fügbar sind.
ACHTUNG
• Installieren Sie Innen- und Außenaggregat, Fernbedienung-
skabel und Verbindungskabel in mindestens 1 m Abstand
von Fernsehgeräten oder Radios, um Bildstörungen oder
Rauschen zu vermeiden.
(Je nach Stärke der Funkwellen ist ein Abstand von 1 m
eventuell nicht ausreichend, um das Rauschen zu ver-
meiden.)
• Installieren Sie das Innenaggregat möglichst weit entfernt
von Leuchtstofflampen.
In Räumen mit elektronischen Leuchtstofflampen (Inverter-
oder Schnellstartlampen) kann die Reichweite einer draht-
losen Fernbedienung kürzer als erwartet sein.
• Der Schalldruckpegel liegt unter 70 dBA.
(2) Verwenden Sie Aufhängeschrauben für die Installation.
Untersuchen Sie, ob der Installationsort der Masse des
Innengeräts standhalten kann, und wenn nötig, verstärken
Sie das Innengerät mit Streben o.ä. und hängen Sie es mit
Schrauben auf. (Siehe Installationsmusterblatt (5) für den
Montageabstand.)
(3) Deckenhöhe
Das Gerät kann an einer Decke bis zu 4,3m (beim Modell
35-71 sind es 3,5m) installiert werden.
4
*30 oder mehr
2500 oder mehr
Saugen
über dem Boden
Hohe
Installation
4.
VORBEREITUNGEN VOR DER INSTALLA-
TION
(1) Lage der Gewindebolzen des Innengeräts, der Aus-
lassöffnungen der Leitungen, der Auslassöffnung der
Ablaufleitung und der Einlassöffnung für die elek-
trischen Leitungen. (Siehe Abb. 3)
G
Ansicht von der Vorderseite
Austrittsloch für
Ablaufleitung hinten links
A Maßeinheiten
B Aufhängeorttch
Ansicht von
der Decke
Ableitung
Abb. 3
Position für Verdrahtungsauslass oben
Einheit: mm
Aufhängebolzen (4 Stück)
Positionen für Rohrleitungsanschlüsse
Flüssigkeitsseite oben
Modellbezeichnung
A
B
(FHQ-)
Typ 35 · 50
960 920 378 324 270 375 398 377 260
Typ 60 · 71
1270 1230 533 479 425 530 553 532 415
Typ 100 · 125 · 140 1590 1550 693 639 585 690 713 692 575
(2) Stellen Sie Löcher für die Aufhängebolzen, die Austritt-
slöcher der Rohrleitungen, des Austrittslochs der
Ablaufleitung und des Einlasses der elektrischen Ver-
drahtung her.
• Verwenden Sie dazu das Installationsmusterblatt (5).
• Bestimmen Sie die Positionen für die Aufhängebolzen,
die Austrittslöcher der Rohrleitungen, des Austrittslochs
der Ablaufleitung und des Einlasses der elektrischen Ver-
drahtung. Positionieren Sie dort das Loch.
(3) Entfernen Sie die Teile des Innenaggregats.
1) Entfernen Sie das Ansaugluftgitter.
• Bewegen Sie den Hebel des Ansaugluftgitters (Type
35, 50: jeweils 2 Positionen, Typ 60~140: jeweils 3
Positionen) nach hinten (wie durch den Pfeil darg-
estellt), um das Ansaugluftgitter weit zu öffnen.
(Siehe Abb. 4)
H
J
Wandöffnung für
Leitungsauslass hinten
(Loch φ100)
Position für
Verdrahtungsauslass hinten
Position für
Ablaufleitungsanschluss
oben
C
D
E
F
Position für
Rohrleitungsanschluss
Gasseite oben
C
D
E
F
G
H
Deutsch
J
