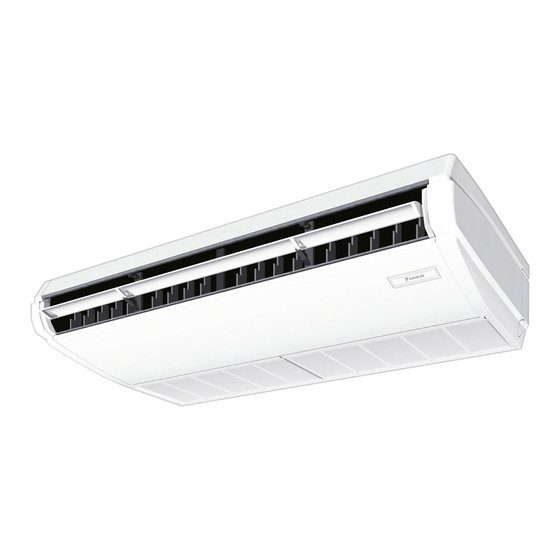

- Seite 1 INSTALLATIONSANLEITUNG Split-System-Klimageräte FHA35AVEB(9) FHA50AVEB(9) FHA60AVEB(9) FHA71AVEB(9) FHA100AVEB FHA125AVEB FHA140AVEB...
- Seite 2 Ceiling-mounted Wall-mounted Floor-standing unit unit unit m (kg) m (kg) m (kg) — — — 1.843 28.9 1.843 3.64 1.843 4.45 3.95 4.83 34.0 5.31 41.2 4.34 4.74 5.79 49.0 6.39 57.5 5.13 5.53 7.41 66.7 5.92 8.51 76.6 9.68 87.2 6.48 7.32...
- Seite 3 02 ** Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen. 08 ** A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico. 14 ** Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.
-
Seite 4: Inhaltsverzeichnis
• Stellen Sie sicher, dass die Installation, die Tests und die ELEKTROSCHALTPLÄNE..........20 verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen). • Das Gerät muss in einem Raum gelagert werden, in dem es Die Original-Anleitungen sind in Englisch abgefasst. -
Seite 5: Vor Der Installation
• Die Klimaanlage ist nicht für den Einsatz in einer potentiell Giftiges Gas kann entstehen, falls Kältemittelgas mit Feuer explosiven Atmosphäre vorgesehen. in Berührung kommt. • Verwenden Sie nur von DAIKIN hergestellte oder • Nach Abschluss der Arbeiten durch Überprüfung zugelassene Zubehörteile, optionale Ausrüstungen und sicherstellen, dass kein Kältemittelgas austritt. - Seite 6 • Hinweise zur Installation des Außengeräts finden Sie in der OPTIONALE ZUBEHÖRTEILE Installationsanleitung, die dem Außengerät beigefügt ist. • Für dieses Innenaggregat ist eine separate Fernbedienung • Zubehörteile nicht entsorgen, bevor die Installation erforderlich. abgeschlossen ist. • Es gibt 2 Typen von Fernbedienungen: verdrahtet und •...
-
Seite 7: Auswahl Des Installationsortes
2. Bei der Lieferung zu prüfende Punkte Mindest-Fußbodenfläche bestimmen (nur bei Kältemittel R32) Kontroll- Zu prüfende Punkte • Um die Fußbodenfläche zu bestimmen, benutzen Sie die spalte Grafik oder die Tabelle. Siehe Abbildung 1 auf der Innenseite Haben Sie die bauseitige Einstellung durchgeführt? der vorderen Abdeckung. -
Seite 8: Vorbereitungen Vor Der Installation
VORBEREITUNGEN VOR DER INSTALLATION Lage der Gewindebolzen des Innengeräts, der Auslassöffnungen der Leitungen, der Auslassöffnung der Ablaufleitung und der Einlassöffnung für die elektrischen Leitungen. (Siehe Abb. 3) Einheit: mm Ansicht von der Vorderseite Austrittsloch für Wandöffnung für Ablaufleitung hinten links Leitungsauslass hinten (Loch φ100) Position für... - Seite 9 (5) Entfernen Sie die Teile des Innengeräts. 3) Entfernen Sie die Aufhängung. 1) Entfernen Sie das Ansaugluftgitter. • Lösen Sie die 2 Schrauben zur Montage der • Bewegen Sie den Hebel des Ansaugluftgitters Aufhängung an beiden Seiten (M8) (4 Stellen links (Klasse 35, 50: jeweils 2 Positionen, Klasse 60~140: und rechts) um 10 mm.
-
Seite 10: Installation Des Innengeräts
(5) Verwenden Sie beim Aufhängen des Innenaggregats eine ACHTUNG Wasserwaage, um für eine bessere Entwässerung zu Wenn der Aufhängebolzen zu lang ist, kann er das sorgen, und installieren Sie das Gerät waagerecht. Wenn Innenaggregat oder Zubehör beschädigen. es der Einbauort zulässt, installieren Sie das Gerät auch so, dass die Abflussleitung etwas niedriger liegt. - Seite 11 • Vergewissern Sie sich im Voraus, dass es sich bei dem für Drehmomentschlüssel wie in Abb.13 dargestellt. die Installationsarbeiten zu verwendenden Kältemittel um Die Maße des gebördelten Elements finden Sie in Tabelle 1. das in den Spezifikationen des Außengeräts angegebene Drehmomentschlüssel Kältemittel handelt.
- Seite 12 • Wickeln Sie das Dichtungsmaterial (Klein) (9) um das (1) Rückseitige Rohre Isoliermaterial (6) (Überwurfmutterabschnitt), allerdings • Entfernen Sie die Abdeckung für die hintere nur auf der Seite der Gasleitungen. Rohrleitungsdurchführung und schließen Sie die • Stellen Sie sicher, dass die Naht des Isoliermaterials (6) und Leitungen an.
-
Seite 13: Ablaufleitungsarbeiten
• Schneiden Sie nach dem Anschließen der Leitungen die zuvor entfernte Durchlassöffnung entlang der Form der Rohrleitungen ab und führen Sie die Installation durch. Kitt oder Isolierung Bringen Sie auch für die zuvor entfernte (bauseitig bereitzustellen) Durchführungsblende der Oberseite den Motor der horizontalen Lamelle und die Thermistorleitung durch die Schelle an der Durchführungsblende der Oberseite an Linke Seite... - Seite 14 ACHTUNG ACHTUNG Die Verwendung eines gebrauchten Ablaufschlauchs oder Um das Eindringen von Staub in das Innenaggregat zu Rohrknies oder einer gebrauchten Schelle kann zu verhindern, schließen Sie die Lücke zur Ablaufleitungen Wasserlecks führen. durch Kitt oder Isoliermaterial (bauseitig bereitzustellen) so, dass kein Freiraum entsteht.
-
Seite 15: Elektroinstallationsarbeiten
Tabelle 2 Spezifikationen Komponente 4-adriges Kabel 1,5 mm²~2,5 mm² Übertragungs-drähte und anwendbar (HINWEIS 1) für 220~240 V H05RN-F (60245 IEC 57) Vinylkabel mit 0,75 bis 1,25 mm² Ummantelung oder Kabel (2-adrig) Fernbedienungs-leitungen (HINWEIS 2) Maximum = 500 m* H03VV-F (60227 IEC 52) Strebe für Verpackung und Lieferung Schraube * Dies ist die erweiterte Gesamtlänge im System bei einer... -
Seite 16: Verbinden Von Übertragungskabel, Erdungskabel Und Verdrahtung Der Fernbedienung
• Wird eine Klemme zu fest angezogen, kann sie beschädigt werden. Siehe Tabelle unten für Anzugsmomente der Klemmen. Klemmenblock (X2M) Erdungsklemme Anzugsdrehmoment (N·m) R10 oder mehr Anschlussleiste für die Fernbedienungs- und 0,88 ± 0,08 Übertragungskabel R10 oder mehr Übertragungskabel und Erdungskabel Klemmenleiste für die 1,47 ±... - Seite 17 VERDRAHTUNGSBEISPIEL WARNUNG ACHTUNG Stellen Sie die Verdrahtung ordentlich her, damit die Es muss ein Fehlerstrom-Schutzschalter im Außenaggregat Schaltkastenabdeckung sicher befestigt werden kann. installiert werden. Wenn die Schaltkastenabdeckung nicht angebracht ist, Andernfalls kann es zu elektrischen Schlägen oder einem können die Verdrahtungen schweben oder durch den Brand kommen.
- Seite 18 (2) Verlegen Sie die Kabel über Kreuz zwischen den Klemmen NOTE NOTE NOTE HINWEIS (P1, P2) im Schaltkasten für die Fernbedienung. (Es gibt 1. Die Anschlussnummern der Außen- und Inneneinheiten keine Polarität.) (Siehe Abb. 34 und Tabelle 3) müssen übereinstimmen. 2-1.
-
Seite 19: Montage Von Ansaugluftgitter · Seitliche Zierblende
MONTAGE VON ANSAUGLUFTGITTER · SEITLICHE • Bitten Sie Ihren Kunden, die der Fernbedienung beiliegende ZIERBLENDE Bedienungsanleitung zusammen mit der Betriebsanleitung aufzubewahren. Installieren Sie die seitliche Zierblende und das Ansaugluftgitte • Führen Sie keine anderen Einstellungen als diejenigen in der in der umgekehrten Reihenfolge wie beim Ausbau. Tabelle durch. -
Seite 20: Einstellen Der Nummer Der Angeschlossenen Innengeräte Als Simultanbetrieb Mehrerer Geräte
11-5 EINSTELLEN DER VENTILATORGESCHWINDIG- (4) Die Fernbedienung vom Hauptaggregat entfernen und am KEIT, WENN DAS THERMOSTAT AUS IST Nebenaggregat anschließen. • Stellen Sie die Ventilatorgeschwindigkeit gemäß den (5) Den Hauptstromschalter erneut einschalten und wie bei (1) Anforderungen der Umgebung und in Absprache mit dem die ZWEITE CODE-Nr. - Seite 21 1. Durchführen der ersten Schritte. Tabelle 10 Aktion Ergebnis Tabelle 8 Drücken Sie die Taste. Aktion Luftstrom Menge/Richtung Öffnen Sie das Flüssigkeits-Absperrventil (A) und das Gas- Richtung Lüfterges. Niedrig Pos. 0 Absperrventil (B), indem Sie die Abdeckkappe entfernen und das Ventil mit einem Sechskantschlüssel bis zum Anschlag gegen den Uhrzeigersinn drehen.
-
Seite 22: Fehlercodes Bei Durchführung Eines Testlaufs
12-1 FEHLERCODES BEI DURCHFÜHRUNG EINES TESTLAUFS Wenn die Installation des Außengeräts NICHT richtig durchgeführt wurde, können die folgenden Fehlercodes an der Bedieneinheit angezeigt werden: Fehlercode Mögliche Ursache • Die Verdrahtung ist unterbrochen oder es Keine Anzeige liegt ein Verdrahtungsfehler vor (zwischen (Die aktuell Stromversorgung und Außengerät, zwischen eingestellte... -
Seite 23: Einheitliche Legende Für Elektroschaltpläne
EINHEITLICHE LEGENDE FÜR ELEKTROSCHALTPLÄNE Vereinheitlichte Schaltplan-Legende Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem Elektroschaltplan der betreffenden Einheit. In der Übersicht unten wird durch das Symbol "*" die Nummerierung jedes Teils im Teilecode dargestellt, und zwar in Form arabischer Ziffern in aufsteigender Folge. HAUPTSCHALTER SCHUTZERDE ANSCHLUSS... - Seite 24 4P469440-1H 2019.02...
