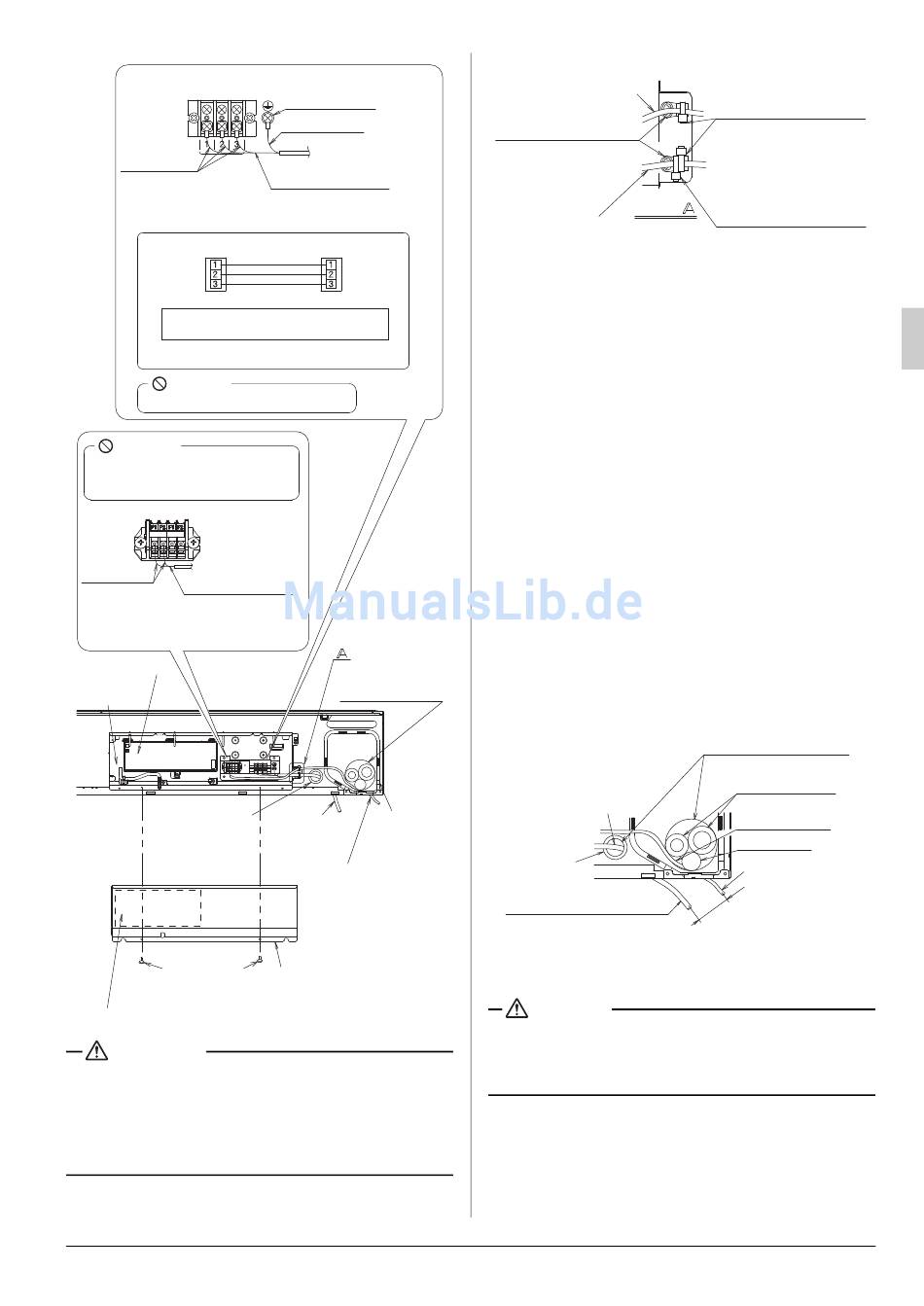

Klemmenblock (X2M)
R10 oder mehr
Übertragungs- und Erdungskabel-Anschlussmethode
Außenaggregat
Klemmenblock
Die Klemmennummern von Außen- und
Innengerät müssen übereinstimmen
Übertragungskabel-Anschlussmethode
Untersagt
• Führen Sie keine Lötarbeiten durch.
Untersagt
• Schließen Sie niemals die Verdrahtung
der Stromversorgung an.
• Führen Sie keine Lötarbeiten durch.
Klemmenblock (X1M)
Verdrahtung der
R10 oder mehr
Fernbedienung
(keine Polarität)
Fernbedienungskabel-
Anschlussmethode
Platine
Schaltkasten
Die Vorprägung-
söffnung
ausschneiden, und
die Kunststoffhülse
einsetzen (10)
(mitgeliefert)
Befestigungsschrauben
für Schaltkastendeckel
(2 Stück)
Schaltplanaufkleber (hinten)
WARNUNG
Stellen Sie die Verdrahtung ordentlich her, damit der
Schaltkastendeckel sicher befestigt werden kann. Wenn
der Schaltkastendeckel nicht angebracht ist, können die
Verdrahtungen schweben oder durch den Kasten und das
Blech eingeklemmt werden und Stromschläge oder einen
Brand verursachen.
Deutsch
Erdungsklemme
R10 oder mehr
Übertragungskabel
und Erdungskabel
Innenaggregat
Klemmenblock
Öffnung für
Verdrahtungsdur-
chführung
Hintere
Übertragungskabel
Leitungsdur-
und Erdungskabel
chgangsblende
Verdrahtung der
Fernbedienung
Schaltkastendeckel
Verdrahtung der
Fernbedienung
Kabelhalterung (11)
(mitgeliefert)
(1) Installieren Sie die
Halterung an der
Eingangsseite der
Verdrahtung.
DETAIL
Verdrahtung von
Stromversorgung und Erdung
• Falls der Durchführungsdeckel für die Rohrleitungen abge-
schnitten und als Durchführungsloch für die Verdrahtung ver-
wendet wird, reparieren Sie die Abdeckung, nachdem die
Elektroinstallationsarbeiten abgeschlossen sind.
• Verschließen Sie Lücken um die Drähte mit Kitt und Isolier-
material (bauseitig bereitzustellen).
(Falls Insekten und kleine Tiere in das Innengerät gelangen,
kann es zu einem Kurzschluss im Inneren des Schaltkastens
kommen.)
• Wenn die Niederspannungskabel (Fernbedienungskabel)
und die Hochspannungskabel (Verbindungskabel, Erdung-
sleiter) von der gleichen Stelle her in das Gerät gebracht
werden, können sie durch elektrisches Rauschen (Außen-
rauschen) beeinflusst werden und Fehlfunktionen oder Aus-
fälle verursachen.
• Halten Sie einen Abstand von 50 mm oder mehr zwischen
den Niederspannungsdrähten (Fernbedienungskabel) und
den Hochspannungsdrähten (Verbindungskabel und
Erdungskabel) an einer beliebigen Stelle außerhalb des
Innengeräts ein. Wenn beide Verdrahtungen zusammen ver-
legt werden, können sie durch elektrisches Rauschen
(Außengeräusche) und Fehlfunktionen oder Ausfällen beein-
trächtigt werden.
Übertragungskabel
und Erdungskabel
Kunstharzdur-
chführung (10)
(Zubehör)
Hochspannungsverkabelung
Zwischenabstand von 50mm
9-2
VERDRAHTUNGSBEISPIEL
ACHTUNG
Es muss ein Fehlerstrom-Schutzschalter im Außenaggre-
gat installiert werden.
Andernfalls kann es zu elektrischen Schlägen oder einem
Brand kommen.
Zur Verdrahtung von Außenaggregaten siehe Installation-
shandbuch des Außenaggregats. Die Systemausführung
bestätigen.
• Gepaarte Ausführung:
1 Fernbedienung steuert 1 Innenaggregat (Standardsys-
tem). (Siehe Abb. 31)
Schelle (4) (Zubehör)
(2) Befestigen Sie die Verdrahtung
mit Hilfe von Schellen so an
der Halterung, dass die
Klemmenverbindung nicht
unter Spannung steht.
Schelle (4) (Zubehör)
(3) Bringen Sie die Verdrahtung
von Stromversorgung und
Erdung zusammen und
sichern Sie dann die
Schellen für die Befestigung
an der Klemmenleiste.
Kitt oder Isolierung
(bauseitig bereitzustellen)
Kältemittelleitung
Verdrahtung der
Fernbedienung
Ablaufleitung
Niederspannungsverkabelung
