5 Grundgerät verdrahten
5.6 Grundgeräte im Leistungsbereich 45 ... 55 kW
5.6.3

Netzanschluss, DC-Einspeisung

5.6.3 Netzanschluss, DC-Einspeisung
5.6.4

Motoranschluss

5.6-4
Hinweis!
Bei Einsatz eines Netzfilters oder Funkentstörfilters die
ƒ
Leitung zwischen Netzfilter oder Funkentstörfilter und
Antriebsregler geschirmt verlegen, wenn sie länger als
300 mm ist.
Bei DC-Verbundbetrieb oder DC-Einspeisung empfehlen wir,
ƒ
abgeschirmte DC-Leitungen zu verwenden.
0 1
}
PE
+
PE +UG L1

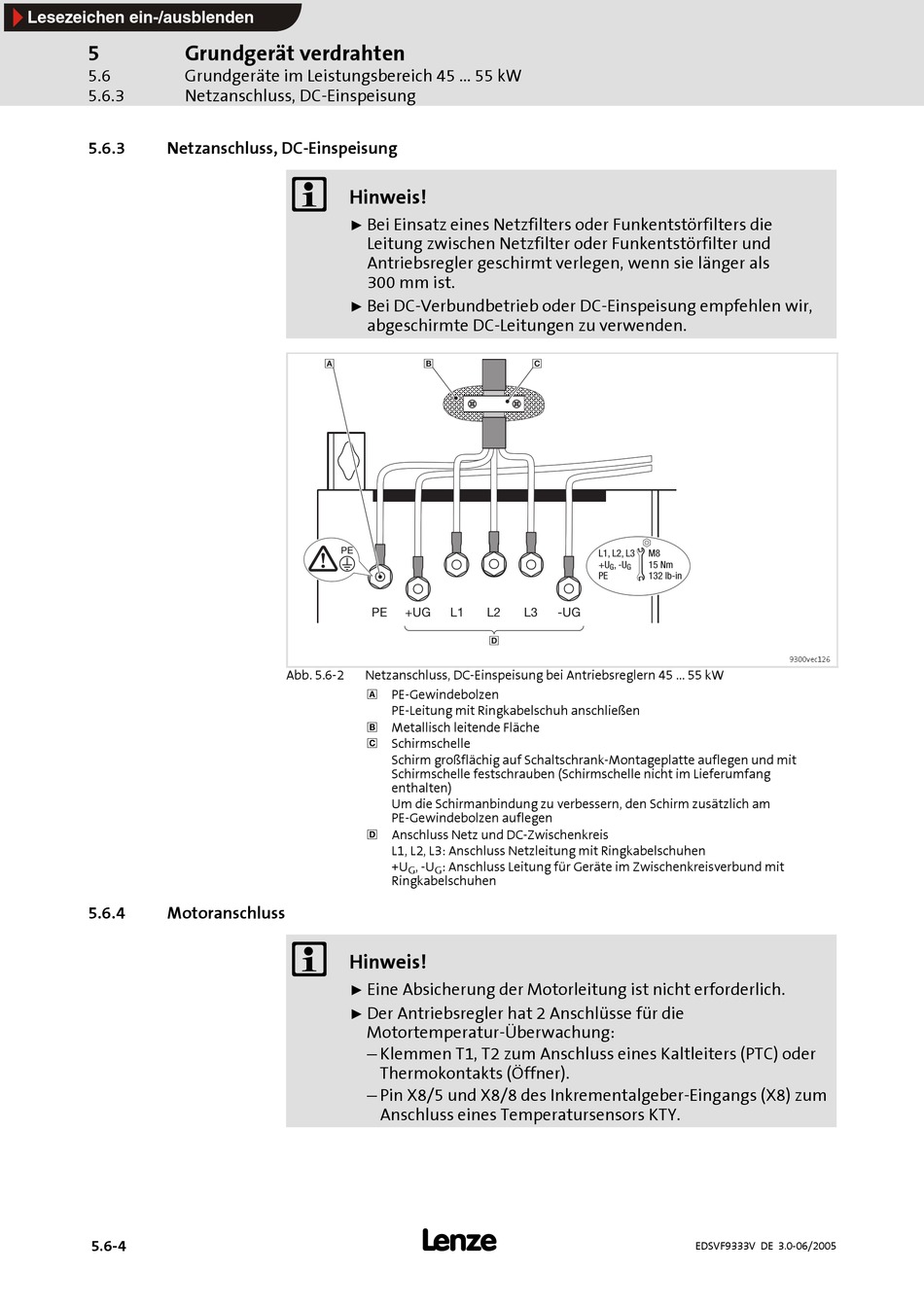

Abb. 5.6-2 Netzanschluss, DC-Einspeisung bei Antriebsreglern 45 ... 55 kW
PE-Gewindebolzen
PE-Leitung mit Ringkabelschuh anschließen
Metallisch leitende Fläche
Schirmschelle
Schirm großflächig auf Schaltschrank-Montageplatte auflegen und mit
Schirmschelle festschrauben (Schirmschelle nicht im Lieferumfang
enthalten)
Um die Schirmanbindung zu verbessern, den Schirm zusätzlich am
PE-Gewindebolzen auflegen
Anschluss Netz und DC-Zwischenkreis
L1, L2, L3: Anschluss Netzleitung mit Ringkabelschuhen
+U , -U : Anschluss Leitung für Geräte im Zwischenkreisverbund mit
G G
Ringkabelschuhen
Hinweis!
Eine Absicherung der Motorleitung ist nicht erforderlich.
ƒ
Der Antriebsregler hat 2 Anschlüsse für die
ƒ
Motortemperatur-Überwachung:
– Klemmen T1, T2 zum Anschluss eines Kaltleiters (PTC) oder
Thermokontakts (Öffner).
– Pin X8/5 und X8/8 des Inkrementalgeber-Eingangs (X8) zum
Anschluss eines Temperatursensors KTY.
2
L1, L2, L3 M8
+U , -U 15 Nm
G G
PE 132 lb-in
L2 L3 -UG
3
9300vec126
EDSVF9333V DE 3.0-06/2005
