ZAPFWELLENKUPPLUNG
PRÜFEN/EINSTELLEN
VORSICHT
Vor Durchführung jeglicher Einstellungen den
Traktor auf ebenem Boden parken, den Motor
abstellen und den Zündschlüssel abziehen, um
schwere Verletzungen zu verhindern.
Wartungsintervall: Alle 200 Stunden.
Die Zapfwellenkupplung wird durch den
Zapfwellenschalter aus- und eingekuppelt. Die Kupplung
dient dem Antrieb und Abbremsen der Mähmesser. Die
Einstellung der Zapfwellenkupplung alle 200
Betriebsstunden überprüfen. Das folgende Verfahren
außerdem durchführen, wenn die Kupplung rutscht oder
nicht einkuppelt bzw. nachdem eine neue Kupplung
eingebaut wurde.
1. Den Schlüssel aus dem Zündschalter ziehen und die
Zündkabel abklemmen, um unbeabsichtigtes Starten
des Motors beim Einstellen der Zapfwellenkupplung
zu verhindern.
2. Siehe Abbildung 22. Die Position der drei
Einstellfenster (A) in der Seite der Bremsplatte und
der Nylock-Justiermuttern (B) beachten.
3. Eine 2,5-4 mm (0,012-0,015 Zoll) Fühlerlehre (C)
durch jedes Fenster einführen und wie in Abbildung
23 dargestellt zwischen der Rotor- und Ankerfläche
positionieren.
4. Die Justiermuttern (B, Abbildung 22) abwechselnd
anziehen, bis die Rotor- und Ankerfläche die
Fühlerlehre gerade berühren.
5. Die Fenster auf gleiche Spannung beim Einführen
und Herausziehen der Fühlerlehre prüfen und ggf.
erforderlichen Einstellungen durch Festziehen oder
Lockern der Justiermuttern durchführen.
HINWEIS: Der jeweilige Luftspalt zwischen Rotor und
Anker kann nach Durchführung des Einstellverfahrens
variieren. Dies beruht auf unterschiedlichen
Abmessungen von Bauteilen und ist akzeptabel.
6. Die Zeit bis zum Anhalten der Mähmesser prüfen.
Mähmesser und Mähwerk-Antriebsriemen müssen
nach dem Ausschalten des Zapfwellenschalters
innerhalb von fünf Sekunden zum Stillstand kommen.
Wenn die Mähmesserbremse nicht eingestellt werden
kann, die elektrische Zapfwellenkupplung
austauschen.
A
B

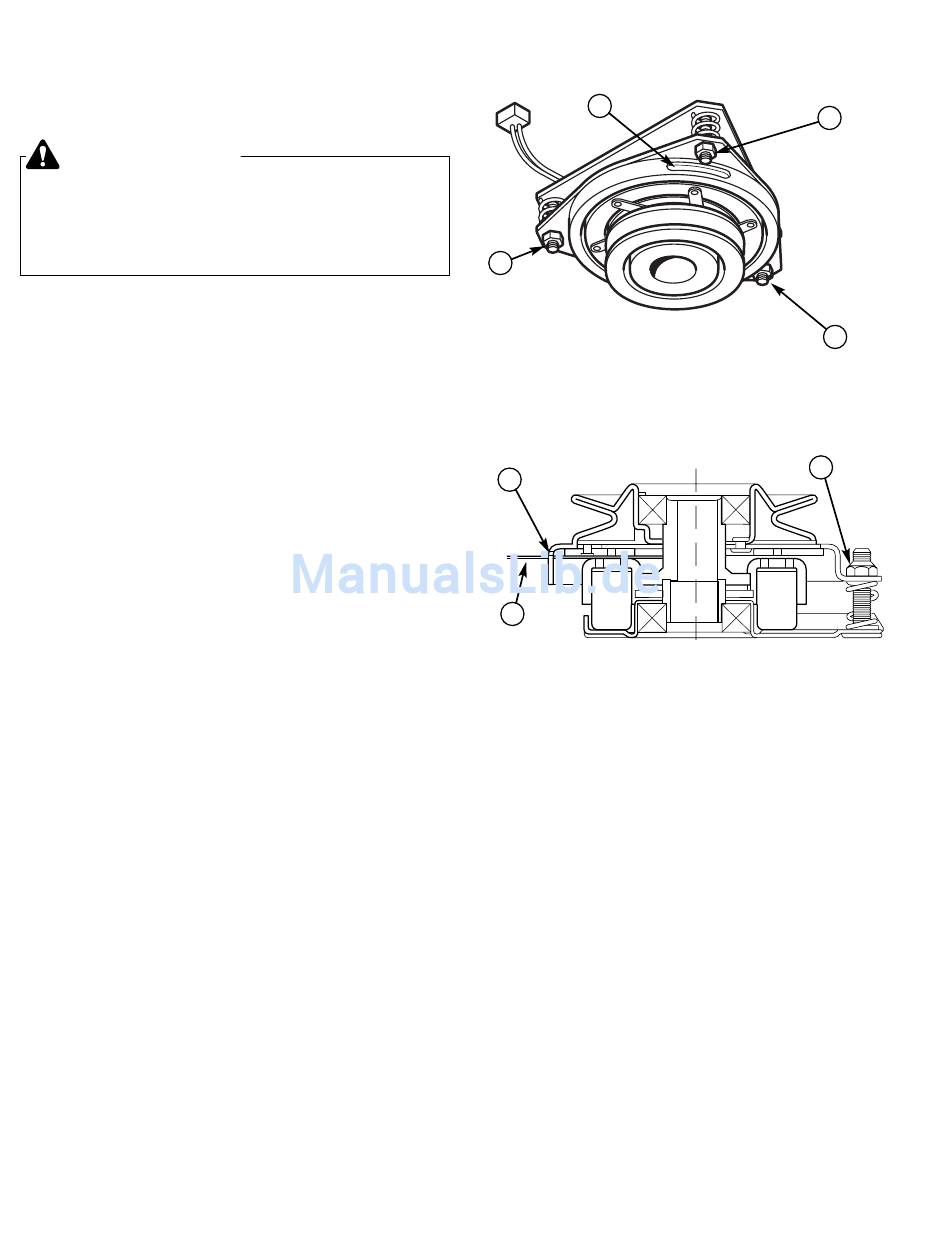

Abbildung 22. Einstellung der Zapfwellenkupplung
A. Einstellfenster (insg. 3, eines abgebildet)
B. Justiermutter
A
C
Abbildung 23. Einstellung der Zapfwellenkupplung
A. Fenster
B. Justiermutter
C. Fühlerlehre
20
B
B
B
