Snapper Z-Mow Betriebsanleitung Seite 20

MÄHWERK REINIGEN UND
MÄHMESSER
PRÜFEN/AUSTAUSCHEN
Wartungsintervall: Alle 25 Stunden oder nach Bedarf.
VORSICHT
Die scharfen Mähmesser nicht mit bloßen Händen
anfassen. Unvorsichtiger oder unsachgemäßer
Umgang mit den Messern kann zu schweren
Verletzungen führen.
VORSICHT
Zur Sicherheit des Bedieners muss jede
Mähmesser-Kopfschraube mit zwei
Federscheiben oder einer Sechskantscheibe und
einer Federscheibe installiert und anschließend
fest angezogen werden. Die Mähmesser-
Befestigungsmutter auf ein Drehmoment von
108-122 Nm (80-90 ft. lbs.) anziehen.
1. Das Mähwerk ausbauen (siehe „Ausbau des
Mähwerks" im Abschnitt BETRIEB).
2. Siehe Abbildung 18. Das Mähmesser ausbauen, um
es zu untersuchen oder um den sicheren Zugang zur
Unterseite des Mähwerks zu gewährleisten. Einen
Holzblock verwenden, um die Drehung des
Mähmessers zu verhindern, während die
Kopfschraube durch Drehen gegen den
Uhrzeigersinn entfernt wird.
3. Mähmesser-Befestigungsmutter (C, Abbildung 20),
Federscheibe (B), und Mähmesser entfernen.
4. Die Unterseite des Mähwerks reinigen.
5. Die Mähmesser auf Einkerbungen oder abgestumpfte
Schneidkanten untersuchen. Die Mähmesser-
Schneidkante mit einer Feile schärfen. Beschädigte
Mähmesser müssen ausgetauscht werden.
6. Das Mähmesser wie in Abbildung 19 dargestellt
auswuchten. Hierfür einen Tropfen Öl auf einen Nagel
auftragen und das Mähmesser an der
Befestigungsbohrung am Nagel zentriert aufhängen.
Ein ausgewuchtetes Mähmesser bleibt waagerecht
positioniert. Wenn das Mähmesser nicht
ausgewuchtet ist, die schwerere Seite schärfen, bis
es waagerecht positioniert bleibt.
7. Das Mähmesser wie abgebildet mit den
Auftriebsenden (D, Abbildung 20) nach oben zum
Mähwerk weisend einbauen.
8. Die Federscheiben (B, Abbildung 20) und die Mutter
(C) anbringen. Einen Holzblock (A) verwenden, um
die Drehung des Mähmessers zu verhindern, und die
Mutter (C) auf ein Drehmoment von 108-122 Nm
(80-90 ft. lbs.) anziehen.

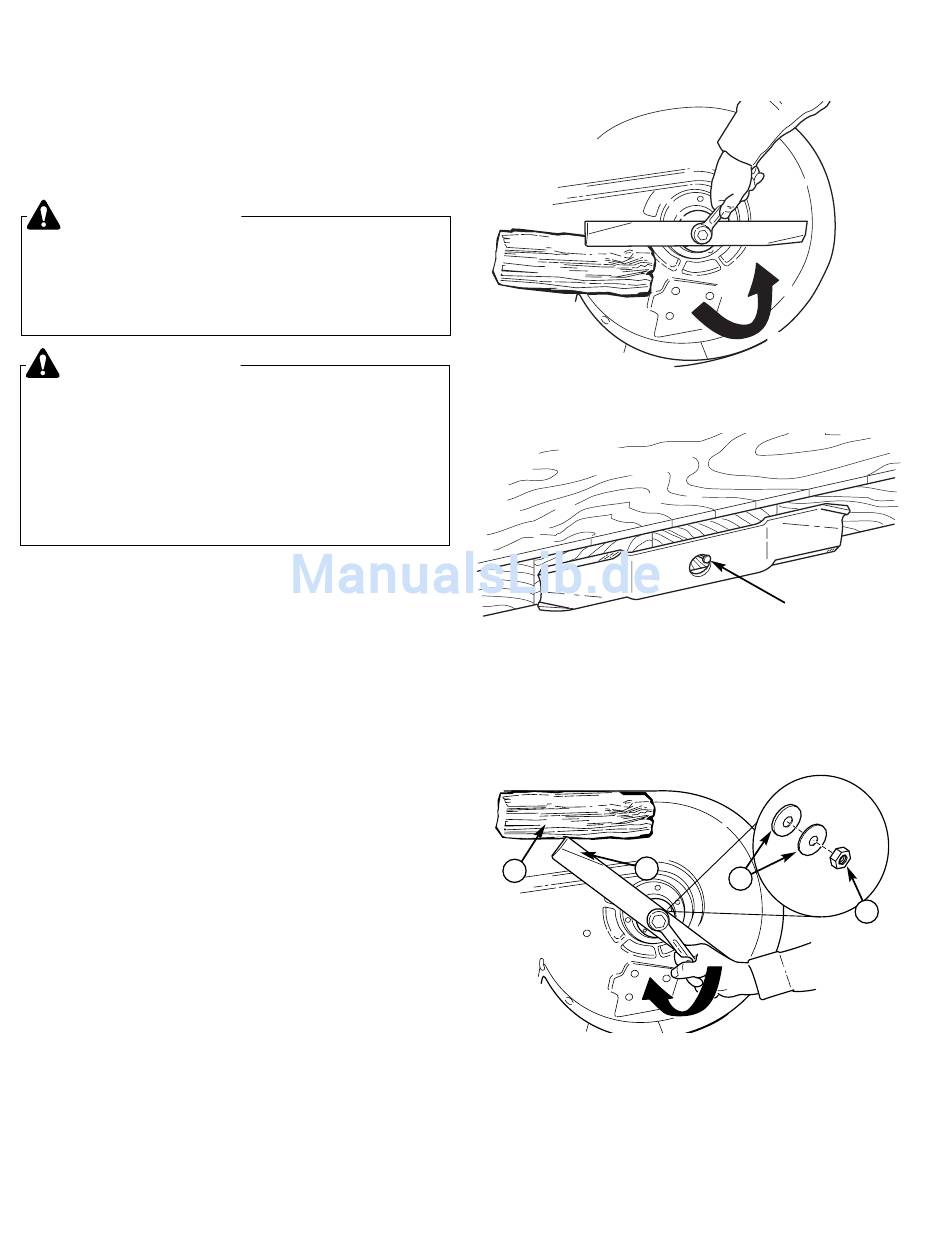

Abbildung 18. Ausbau des Mähmessers
Werkbank
Abbildung 19. Auswuchten des Mähmessers
A
Abbildung 20. Einbau des Mähmessers
A. Holzblock – 10 x 10 cm
B. Federscheiben
C. Mähmesser-Befestigungsmutter
D. Auftriebsenden
18
LÖSEN
Nagel
D
B
C
