EINSTELLUNG DER
FAHRGESCHWINDIGKEITSHEBEL
Die Fahrgeschwindigkeitshebel verfügen über drei
Einstellmöglichkeiten:
Einstellung der Hebelhöhe: Die Hebel nach innen über
die Oberschenkel in die FAHR-Position ziehen. Die
Befestigungsschrauben (D, Abbildung 30) lösen und die
Hebel in die gewünschte Position anheben oder
absenken. Die Befestigungsschrauben (D) wieder fest
anziehen.
Einstellung des Hebelspiels: Das Hebelspiel sollte so
eingestellt werden, dass sich die Hebel in der FAHR-
Position nicht berühren. Die Kontermutter (A, Abbildung
30) lösen und die Länge der Schlossschraube (B) so
einstellen, dass die sich die Hebel nicht berühren. Das
Verfahren auf der anderen Seite wiederholen. Die
Kontermutter (A) fest anziehen, um die Einstellung der
Schlossschraube zu sichern.
Einstellung des Abstands zwischen Hebeln und
Fahrer: Der Abstand zwischen dem Fahrer und den
Hebeln kann vergrößert werden. Hierzu die untere
Befestigungsschraube (D, Abbildung 30) entfernen, den
Hebel nach vorn schwenken und die Kopfschraube durch
den Hebel und den vorderen Schlitz (C) einsetzen. Das
Verfahren für den anderen Fahrgeschwindigkeitshebel
wiederholen.
EINSTELLUNG DER
GESCHWINDIGKEITSANPASSUNG
Wenn der Mäher bei Positionierung der
Fahrgeschwindigkeitshebel in der maximalen
Vorwärtsstellung nach rechts oder links zieht, kann die
Höchstgeschwindigkeit des rechten Hebels durch
Drehen des Einstellknopfes (E, Abbildung 30) angepasst
werden. Die Kontermutter lösen und den Einstellknopf
GEGEN DEN UHRZEIGERSINN drehen, um die
Geschwindigkeit zu erhöhen, oder IM
UHRZEIGERSINN, um die Geschwindigkeit zu
verringern. Die Kontermutter nach der Einstellung wieder
festziehen.

WARTUNG UND EINSTELLUNGEN

C
D
B
E

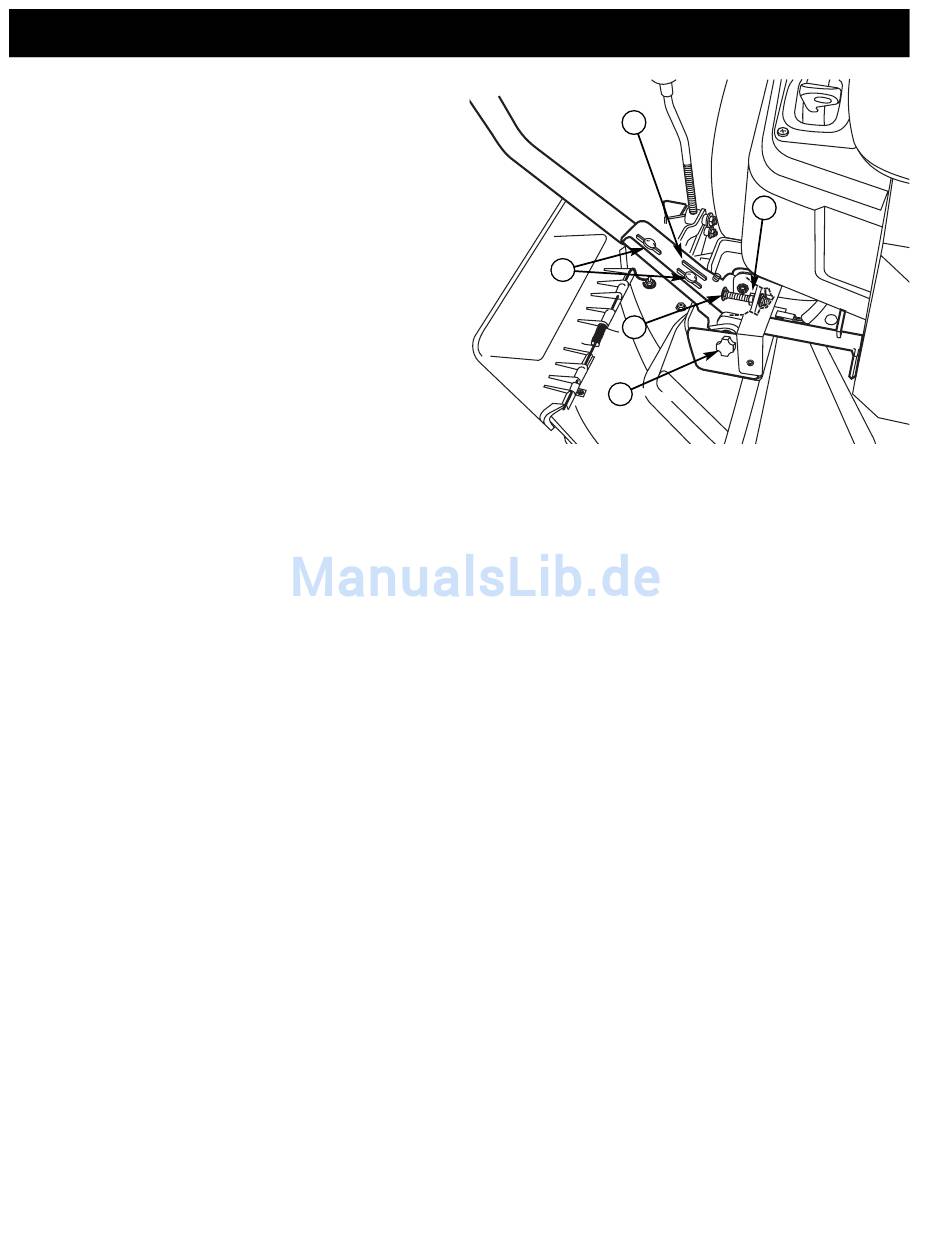

Abbildung 30. Einstellung der
Fahrgeschwindigkeitshebel
A. Kontermutter
B. Schlossschraube
C. Vorderer Schlitz
D. Befestigungsschrauben
E. Einstellknopf
24
A
