Betrieb - Snapper Z-Mow Betriebsanleitung

Fahrgeschwindigkeits-
und Feststellbremshebel
Fahrgeschwindigkeitshebel – Fahrgeschwindigkeitshebel –
FAHR-Position
BEDIENFUNKTIONEN
Die folgenden Abschnitte enthalten eine kurze Beschreibung der Funktion der einzelnen Bedienelemente. Beim Anlassen,
Abstellen, Fahren und Mähen kommt eine Kombination von mehreren Bedienelementen zum Einsatz, die in einer bestimmten
Reihenfolge betätigt werden müssen. Den gesamten Abschnitt sorgfältig durchlesen, um zu lernen, welche Kombination und
Reihenfolge der Bedienelemente zur Ausführung der verschiedenen Aufgaben erforderlich ist.
Fahrgeschwindigkeitshebel/
Feststellbremse
Diese Hebel dienen der Betätigung von
Fahrgeschwindigkeitsregelung und Feststellbremse des
Mähers. Der linke Hebel wirkt auf das linke hintere Antriebsrad
und der rechte Hebel auf das rechte hintere Antriebsrad sowie
die Feststellbremse.
Durch Drücken der Hebel nach außen, vom Bediener weg, wird
die Feststellbremse in der PARK-Position verriegelt (Ausschnitt,
Abbildung 1). Wenn der Fahrer die Hebel nach innen (über
seine Oberschenkel) zieht, befinden sich die Hebel in der
FAHR-Position.
Aus der FAHR-Position wird der linke bzw. rechte Hebel nach
vorn geschoben, um die VORWÄRTS-Fahrgeschwindigkeit des
entsprechenden Rads zu erhöhen. Durch Zurückziehen eines
Hebels wird die RÜCKWÄRTS-Fahrgeschwindigkeit erhöht. Je
weiter ein Hebel geschoben oder gezogen wird, umso schneller
dreht sich das Antriebsrad.
Linker
Tankdeckel
Getriebefreigabehebel
PARK-Position

BETRIEB

Zapfwellenschalter
(Mähwerk)
Hinweise zur Lenkung sind im Abschnitt HINWEISE ZUM
FAHREN zu finden.
Gashebel
Der Gashebel regelt die Motordrehzahl. Die
Maschine beim Mähen immer mit VOLLGAS betreiben. Den
Hebel hierfür in die Vollgas-Raststellung (HASE-Symbol) nach
vorn schieben. Um die Motordrehzahl zu verringern, den
Gashebel in die Leerlaufstellung (SCHILDKRÖTEN-Symbol)
zurückziehen.
Choke
Den Choke schließen, um das Starten eines kalten
Motors zu erleichtern. Den Choke öffnen, nachdem der Motor
angesprungen ist. Der Choke wird gewöhnlich nicht benötigt,
wenn der Motor warm ist. Den Hebel nach vorn bewegen, um
den Choke zu schließen. Den Hebel nach hinten bewegen, um
den Choke zu öffnen.
8
Rechter
Fahrgeschwindigkeits-
und Feststellbremshebel
Gashebel
(Vollgas)
Gashebel
(Leerlauf)
Choke
(Geschlossen)
Choke
(Geöffnet)
Schnitthöhen-
Einstellkurbel
RUN
OFF START
Zündschalter
(Zündschlüssel)

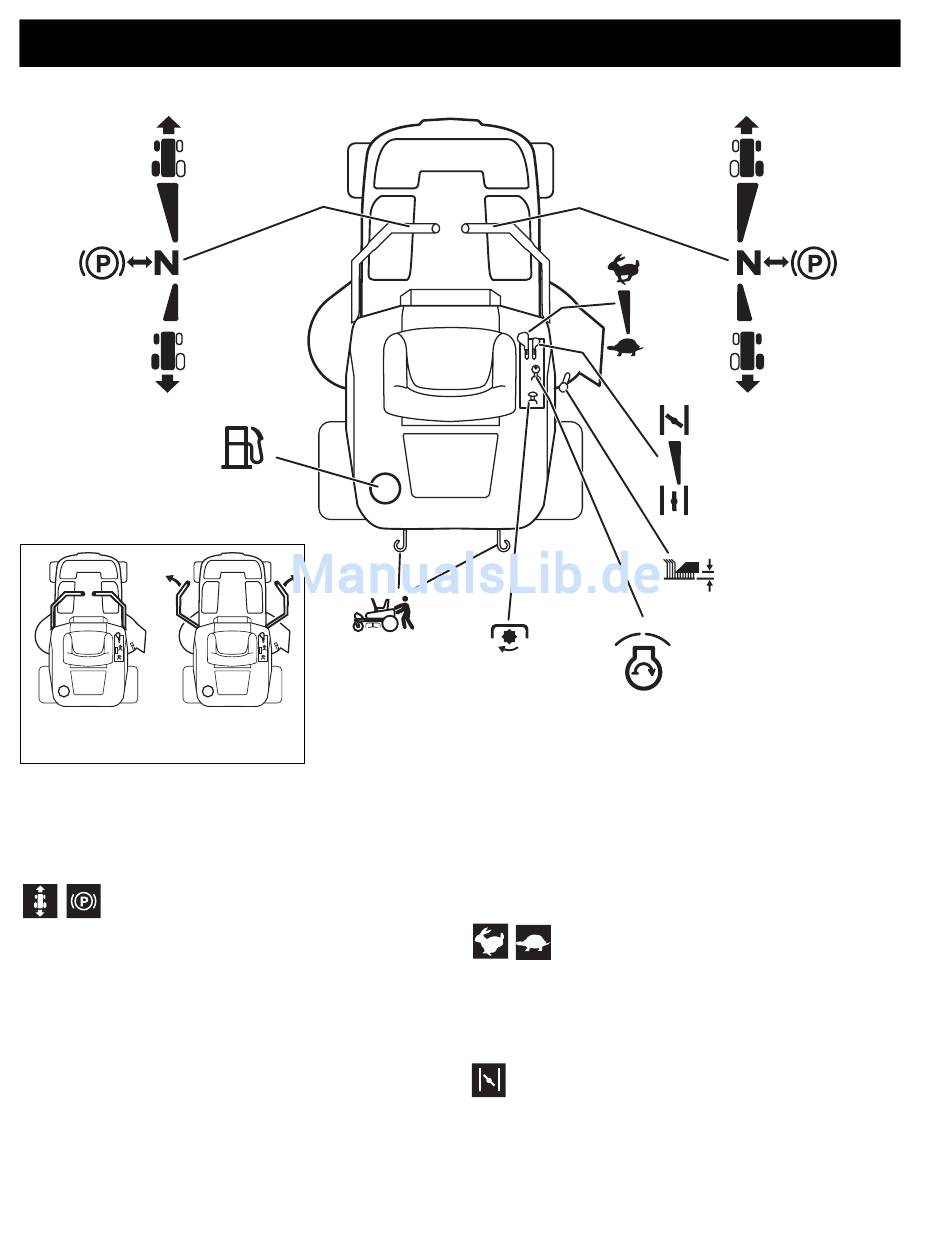

Abbildung 1. Bedienelemente
