LUFTFILTER UND VORFILTER

Wartungsintervall: Vorfilter: Alle 25 Stunden oder nach
Bedarf.
Luftfilter: Alle 50 Stunden oder nach Bedarf.
Austauschintervall: Vorfilter: Nach Bedarf.
Luftfilter: Alle 200 Stunden oder einmal pro Saison.

Aus- und Einbau des Luftfilters

1. Unter den Riegel (A, Abbildung 26 oder 27) greifen
und den Riegel von der Abdeckung wegschnappen.
2. Die Abdeckung (B) abnehmen. Den Filter (C,
Abbildung 27) und Vorfilter (D) ausbauen.
3. Den Vorfilter (D) mit dem Gitter nach oben einbauen.
Den Luftfilter (C) wie abgebildet einbauen.
4. Die Abdeckung (B, Abbildung 27) aufsetzen,
sicherstellen, dass die Zungen in den Schlitzen
eingeführt sind, und mit dem Riegel (A) sichern.
1.

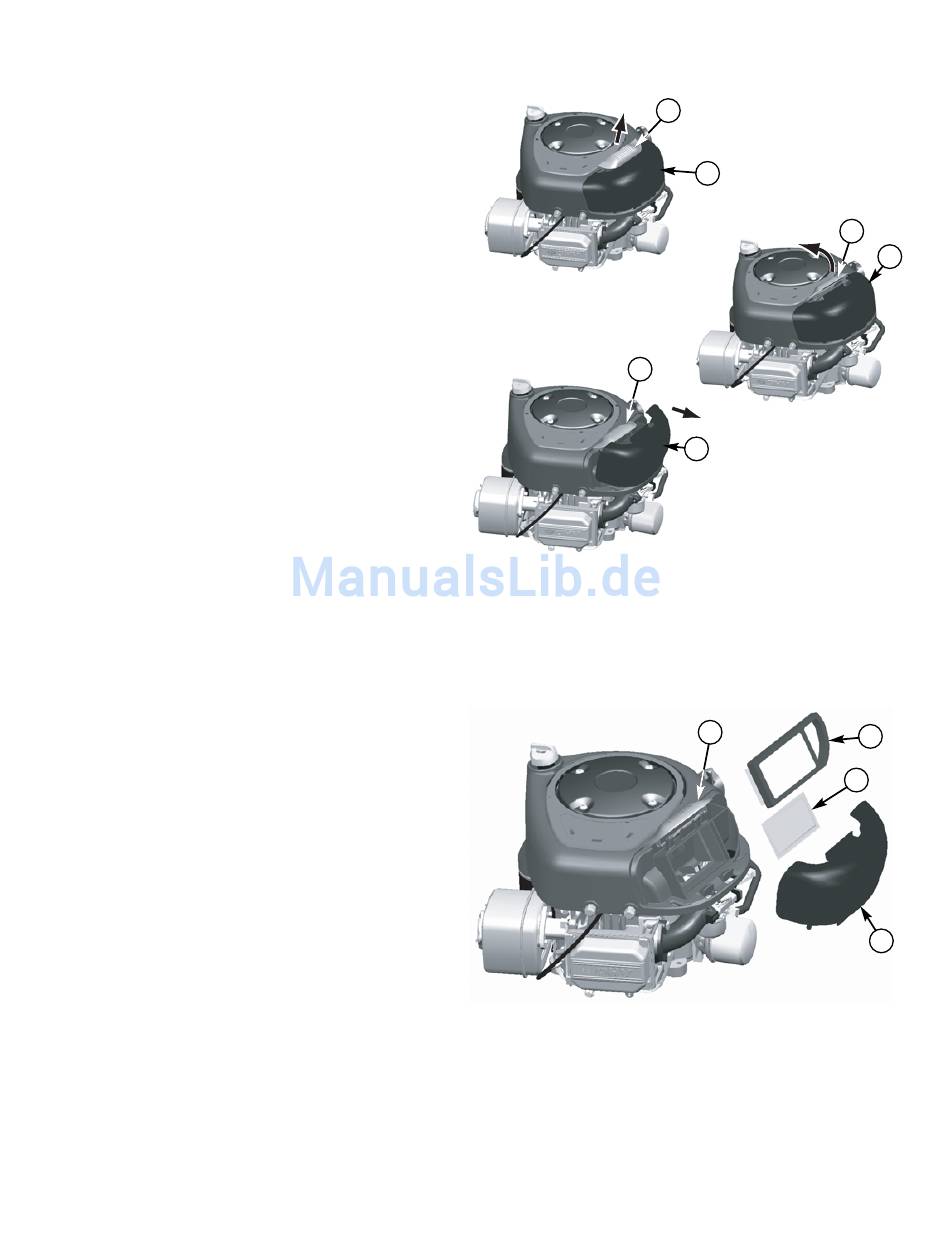

Abbildung 26. Luftfiltereinheit – Briggs & Stratton
Einzylindermodelle
A. Luftfilterriegel
B. Luftfilterabdeckung
Abbildung 27. Wartung des Luftfilters – Briggs &
Stratton Einzylindermodelle
A. Luftfilterriegel
B. Luftfilterabdeckung
C. Luftfilter
D. Vorfilter
22
A
B
A
B
3.
A
A
B
2.
C
D
B
