AUS- UND EINBAU DES MÄHWERKS
HINWEIS: Das Mähwerk auf hartem, ebenem Boden wie
einer Betondecke aus- und einbauen.
VORSICHT
Vor dem Ein- oder Ausbau des Mähwerks die
Feststellbremse verriegeln, die Zapfwelle
auskuppeln, den Motor abstellen und den
Zündschlüssel abziehen.
Ausbau des Mähwerks
1. Die Zapfwelle ausschalten, die
Fahrgeschwindigkeitshebel in die PARK-Position
stellen, die Zündung ausschalten (OFF), den
Zündschlüssel abziehen und alle beweglichen Teile
zum Stillstand kommen lassen.
2. Die Vorderräder des Mähers gerade nach vorn
ausrichten.
3. Das Mähwerk mit der Schnitthöhen-Einstellkurbel (D,
Abbildung 10) auf die niedrigste Schnitthöhe absenken.
4. Die Spannung des Antriebsriemens mit dem
Mähwerkriemen-Freigabehebel (E, Abbildung 10)
entlasten und den Antriebsriemen von der
Motorriemenscheibe abnehmen.
5. Die Kupplungsstange und den Clip (A, Abbildungen
10 und 11) der vorderen Mähwerkkupplung entfernen.
Die Mähwerkkupplung (B) aushaken und nach oben
von der Mäherkupplungshalterung (D, Abbildung 11)
abheben.
6. Das Mähwerk nach vorn schieben, bis die hinteren
Mähwerkhalterungen (C) aus dem Rahmen des
Mähers gleiten.
7. Das Mähwerk unter der rechten Seite des Mähers
herausschieben.
Einbau des Mähwerks
1. Die Vorderräder des Mähers gerade nach vorn
ausrichten.
2. Das Mähwerk mit der Schnitthöhen-Einstellkurbel (D,
Abbildung 10) auf die niedrigste Schnitthöhe absenken.
3. Das Mähwerk unter die rechte Seite des Mähers
schieben. Das Mähwerk so nach hinten schieben, dass
die hinteren Mähwerkhalterungen (C, Abbildung 11)
nach oben in die Rampen des Rahmens gleiten. Diese
Rahmenrampen fixieren die Rückseite des Mähwerks.
4. Die Mähwerkkupplung (B, Abbildung 11) an die
Mäherkupplungshalterung (D) hängen und mit
Kupplungsstange und Clip (A) befestigen.
5. Die Spannung der Mähwerk-Spannrolle mit dem
Mähwerkriemen-Freigabehebel (D, Abbildung 12)
entlasten und den Antriebsriemen wie in Abbildung
12 dargestellt aufziehen.
D
A
E
B

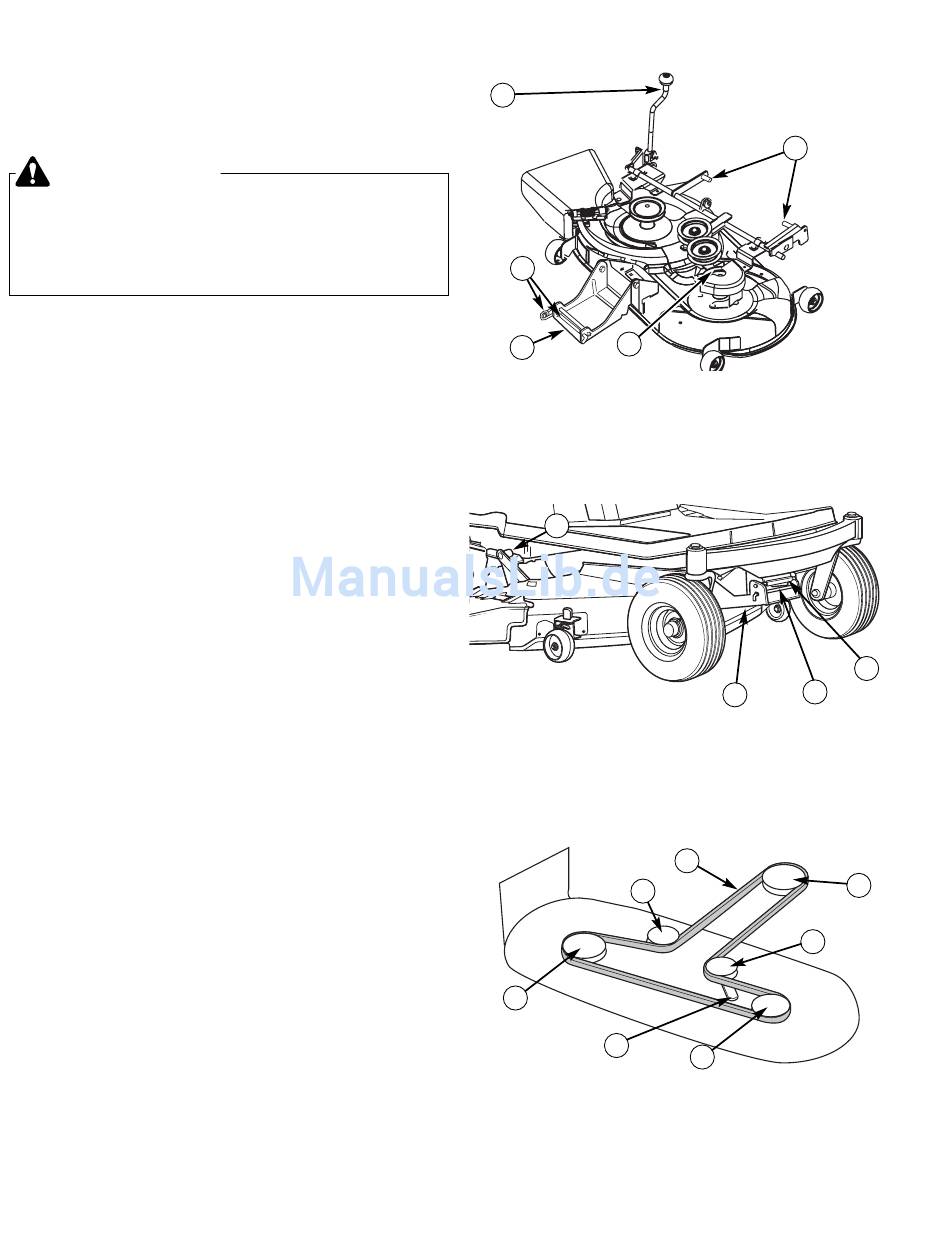

Abbildung 10. Komponenten des Mähwerks
A. Kupplungsstange und Clip
B. Mähwerkkupplung
C. Hintere Mähwerkhalterungen
D. Schnitthöhen-Einstellkurbel
E. Mähwerkriemen-Freigabehebel
C
Abbildung 11. Komponenten der Mähwerkkupplung
A. Kupplungsstange und Clip
B. Mähwerkkupplung
C. Hintere Mähwerkhalterungen
D. Mäherkupplungshalterung
E
D
Abbildung 12. Verlegung des Mähwerkriemens
A. Motorriemenscheibe
B. Mähwerk-Antriebsriemen
C. Hintere Spannscheiben
D. Mähwerkriemen-Freigabehebel
E. Spindelriemenscheiben
14
C
A
B
B
C
C
E
D
A
