Längsausrichtung; Austausch Des Mähwerk-Antriebsriemens - Snapper Z-Mow Betriebsanleitung

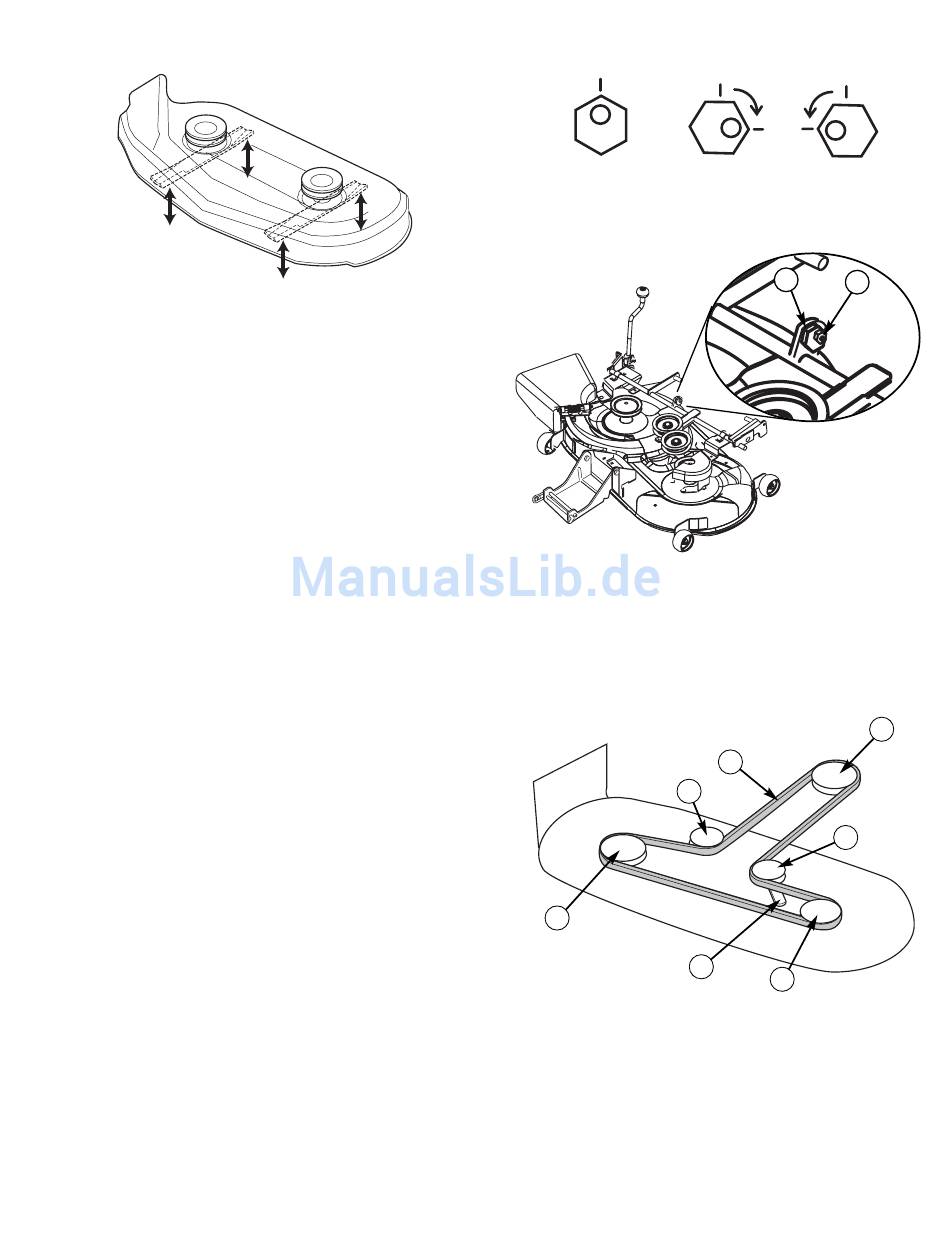

Abbildung 36. Mähmesser in Längsrichtung
ausrichten
Längsausrichtung
Bei ungleichmäßigem Schnitt muss ggf. das Mähwerk
ausgerichtet werden. Ungleichmäßiger oder falscher
Reifendruck sind weitere Ursachen für einen
ungleichmäßigen Schnitt. Siehe REIFENDRUCK
PRÜFEN.
1. Die Mähmesser wie in Abbildung 36 dargestellt in
Längsrichtung ausrichten. Den Abstand vom Boden
zur vorderen und hinteren Spitze des linken und
rechten Mähmessers messen (Abbildung 36). Die
vorderen Spitzen müssen 3-6 mm (1/8-1/4 Zoll) höher
positioniert sein als die hinteren Spitzen. Andernfalls
mit Schritt 2 fortfahren.
2. Zum Anheben oder Absenken der Mähwerk-
Vorderseite die Sicherungsmutter (A im Ausschnitt
von Abbildung 37) und die Exzentermutter (B)
drehen.
3. Die Abstände erneut messen, bevor die
Sicherungsmutter (A) gegen die Halterung
festgezogen wird.
AUSTAUSCH DES
MÄHWERKRIEMENS
Austausch des Mähwerk-Antriebsriemens
1. Den Mäher auf ebenem Boden abstellen. Die
Zapfwelle ausschalten, den Motor abstellen und die
Fahrgeschwindigkeitshebel in die PARK-Position
stellen. Den Zündschlüssel abziehen.
2. Die Riemenspannung mit dem Spannrollenarm (C,
Abbildung 38) entlasten und den Mähwerk-
Antriebsriemen (A) von der Zapfwellen-
Riemenscheibe (E) abnehmen.
3. Den Riemen anschließend von den restlichen
Mähwerk-Riemenscheiben abnehmen. Hinweis: Das
Mähwerk muss zu diesem Zweck nicht ausgebaut
werden.
4. Den neuen Riemen (A) wie in Abbildung 38
dargestellt aufziehen.
Ausgangsposition Max. eine
Abbildung 37. Längsausrichtung
A. Sicherungsmutter
B. Exzentermutter
B
Abbildung 38. Verlegung des Zapfwellenriemens
A. Mähwerk-Antriebsriemen
B. Rechte Spindelriemenscheibe
C. Spannrollenarm
D. Linke Spindelriemenscheibe
E. Zapfwellen-Riemenscheibe
F. Hintere Spannrolle
