Betrieb des Traktors
DEMONTIEREN UND MONTIEREN DES
MÄHWERKS
112 cm Simplicity, Massey Ferguson or
AGCO Modelle
ACHTUNG
Kuppeln Sie die Parkbremse ein, kuppeln Sie die
Zapfwellenkupplung aus, stellen Sie den Motor ab,
und ziehen Sie den Schlüssel ab, bevor Sie den
Versuch unternehmen, das Mähwerk zu montieren
oder zu demontieren.
Demontieren des Mähwerks
Hinweis: Bei Modellen mit elektrischer Einstellung der
Schnitthöhe den Traktor-Kabelbaum vom Mähwerk-Kabelbaum
abklemmen, bevor das Mähwerk abgebaut wird.
1. Traktor auf einer harten, ebenen Fläche, wie z.B. einem
Betonboden, abstellen. Zapfwellenkupplungsschalter
in die Stellung AUS bringen und Motor abstellen;
Zündschlüssel abziehen und Parkbremse einkuppeln.
2. Mähwerk mit Hilfe der Mähwerk-Höheneinstellung in
die niedrigste Schnittposition bringen.
3. Mähwerkhubhebel in die niedrigste Position bringen.
4. Mähwerkhubhebel (A, Abb. 6) vom Traktorhubarm
demontieren (B). Unterlegscheibe und
Sicherheitsklemme (D) wieder anbringen.
VORSICHT
Der Auspuff und der Bereich um den Auspuff können
heiß sein.
5. Riemen von der Zapfwellenkupplungsscheibe nehmen
(B, Abb. 11).
6. Räder gerade ausrichten. Den federbelasteten Hebel
(B, Abb. 8) zurückziehen und Mähwerkaufhängung von
den Traktorhalterungen heben.
7. Räder ganz nach links einschlagen und Mähwerk an der
rechten Seite des Traktors herausziehen.
Montieren des Mähwerks
1. Traktor parken, Zapfwellenkupplungsschalter in
die Stellung AUS bringen und Motor abstellen;
Zündschlüssel abziehen und Parkbremse einkuppeln.
Räder ganz nach links einschlagen.
2. Mähwerk mit Hilfe der Mähwerk-Höheneinstellung
(B, Abb. 5) in die niedrigste Schnittposition bringen
Mähwerkhubhebel ebenfalls in die niedrigste Position
bringen. Mähwerk unter die rechte Seite des Traktors
schieben, so daß die Mähwerkaufhängung mit der
vorderen Traktoraufhängung ausgerichtet ist.
3. Siehe Abb. 8. Räder gerade ausrichten. Feder belasteten
Hebel (B) zurückziehen und gleichzeitig auf die
Mähwerkaufhängung heben. Mähwerkaufhängung an
den Traktoraufhängungshalterungen (A) montieren. Bei
C
D

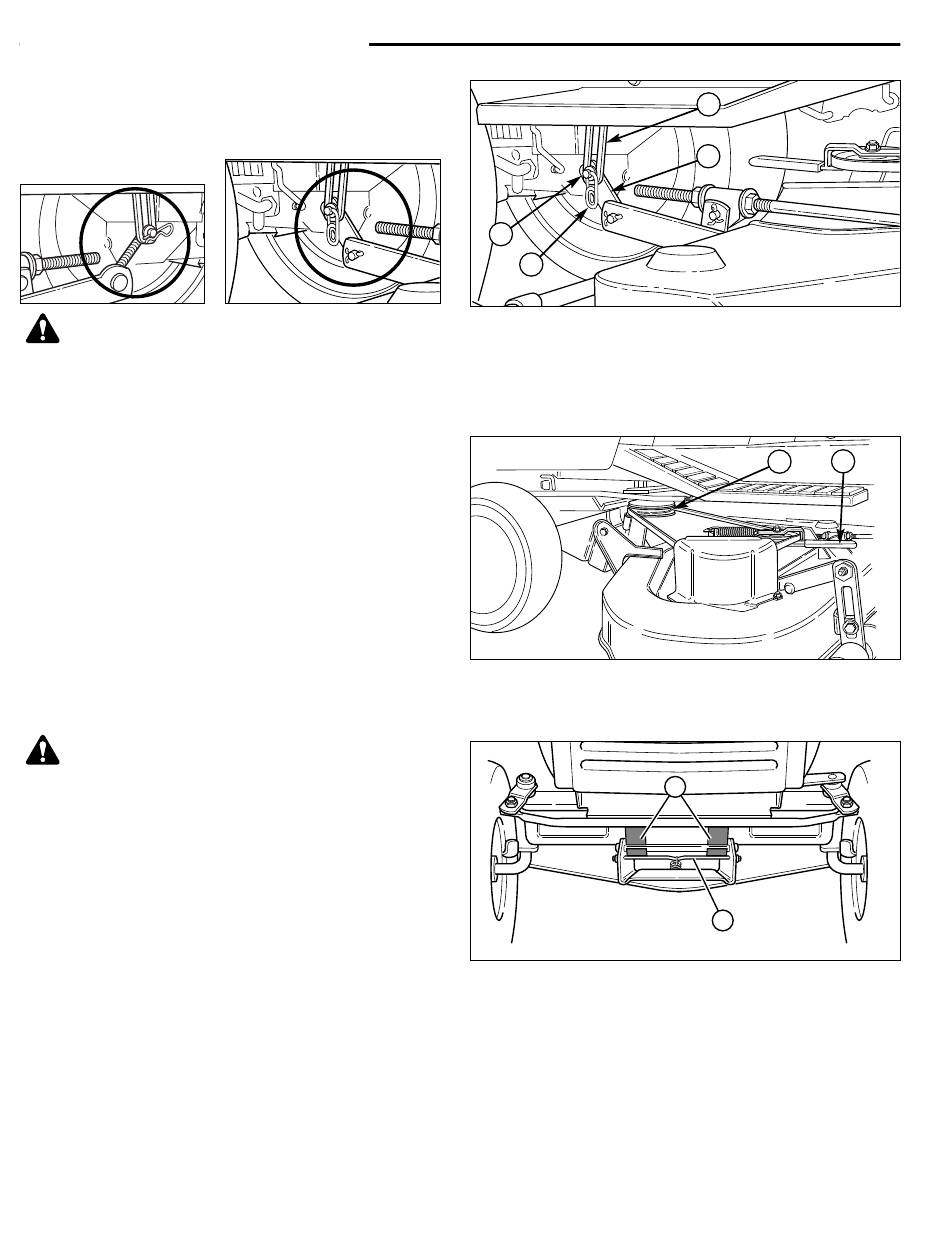

Abb. 6. Hubarme
(Von der rechten Seite des Traktors von unten gesehen)
A. Mähwerkhubarm
B. Traktorhubarm
C. Flache Unterlegscheibe
D. Sicherheitsklemme
Abb. 7. Demontieren und montieren des Riemens
A. Zwischenhebel
B. Zapfwellenkupplungsscheibe
Abb. 8. Mähwerkaufhängung
A. Traktor-Aufhängungshalterungen
B. Federbelasteter Hebel
ordnungsgemäßer Montage befindet sich der
federbelastete Hebel vollständig unter den Halterungen.
4. Siehe Abb. 6. Den Mähwerkhubarm (A) mit dem
Traktorhubarm (B) verbinden; flache Beilegscheibe (C)
und Sicherheitsklemme (D) verwenden.
5. Siehe Abb. 7. Zwischenhebel (A) bewegen, um
Riemenspannung zu verringern. Riemen auf die
Zapfwellenkupplungsscheibe (B) geben.
Hinweis: Bei Modellen mit elektrischer Einstellung der
Schnitthöhe den Traktor-Kabelbaum vom Mähwerk-Kabelbaum
abklemmen.
18
B
A
B
A
A
B
