6.
FEHLERCODES DER PANELE
In PROMIG 501 - und 511 - Einheiten kontrollieren Sie bei jedem Start, ob es Fehlerzustände in der
Anlage gibt; wenn Fehlerzustände bemerkt werden, wird der entsprechende Fehlerzustand durch Err-Texte

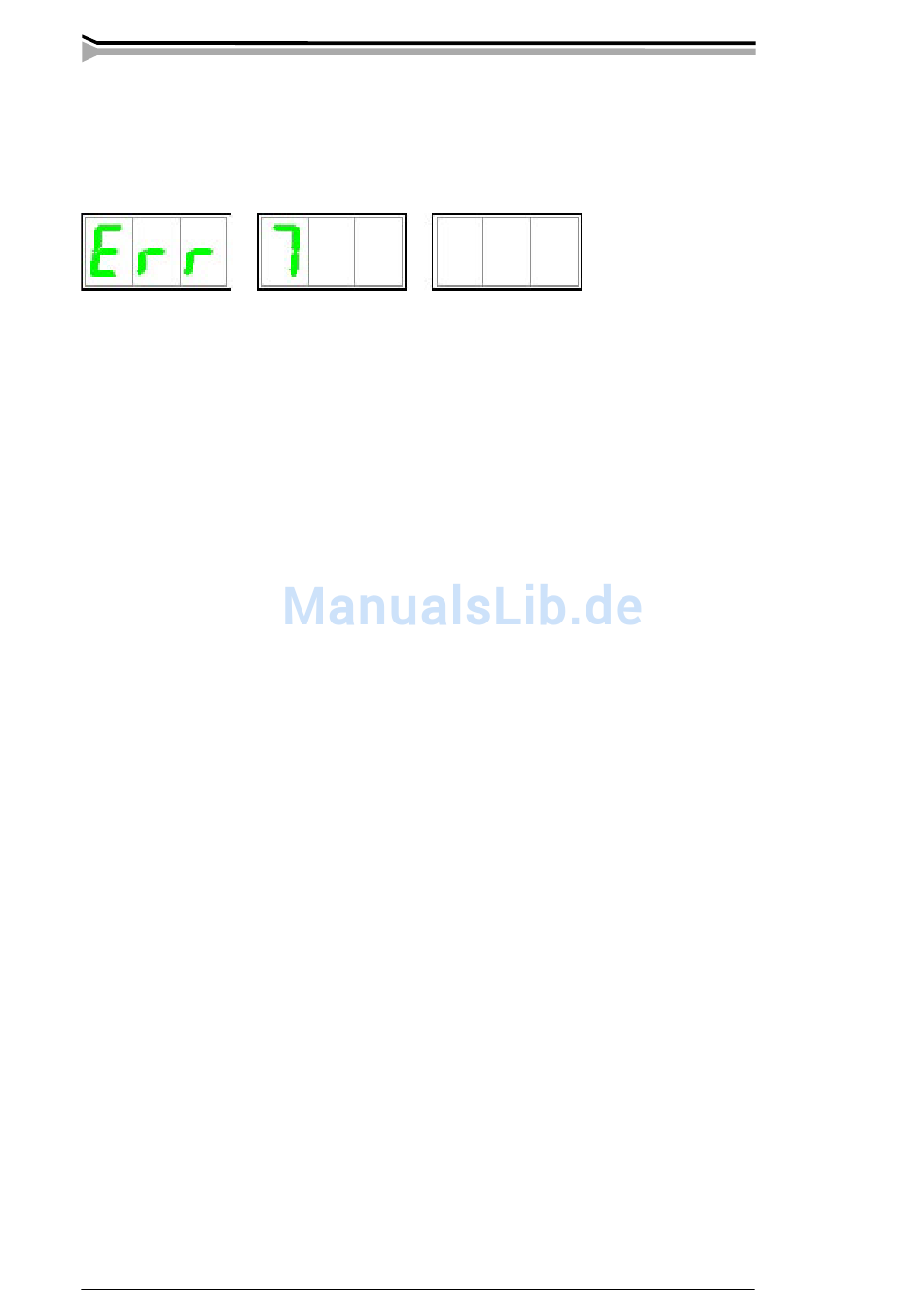

angezeigt, die auf der (Drahtvorschub)-Anzeige der Panele erscheinen. (Bitte siehe beigefügtes Beispiel.)
Fehlercodes:
Err 1:
Es ist von PROMIG auf das Stabelektrodenschweißen eingestellt worden, obwohl
man schon das Stabelektrodenschweißen vom Panel der Stromquelle gewählt hat.
Err 2:
Man drückt auf den Start-Taster des Brenners, wenn die Datenübermittlung zwischen
PROMIG und PRO unterbrochen ist (Fehler im Steuerkabel oder im Anschluß)
oder man drückt auf den Brennertaster, wenn man vom Steuerpanel der Stromquelle
das Stabelektrodenschweißen gewählt hat.
Err 4:
Man drückt auf den Start-Taster des Brenners, wenn der Wahlschalter S12 für die
Kühlweise des Brenners in Flüssigkeitsposition ist, und man hat vergessen, die
PROCOOL-Kühleinheit anzuschalten oder man hat vergessen, diese an der Anlage
anzuschliessen.
Err 5:
Die PROCOOL-Kühleinheit hat das Schweißen unterbrochen. Die Ursache kann das
Abschalten der Versorgungsspannung von PROCOOL sein, der Druck des Flüssigkeits-
kreislaufs steigt nicht oder die Temperatur der Kühlflüssigkeit ist zu hoch gestiegen.
Err 6:
Die Drahtvorschubeinheit hat das Schweißen in der Flüssigkeitsposition des
Wahlschalters S12 des luft-/wassergekühlten Brenners für PROMIG unterbrochen,
weil die Datenverbindung zur Kühleinheit unterbrochen worden ist (Fehler im
Zwischenkabel oder im Anschluß).
Err 7:
Der Wahlschalter S12 des luft-/wassergekühlten Brenners für PROMIG ist in der
Luftposition. PROCOOL ist angeschaltet und man drückt auf den Start-Taster
des Brenner. Der Zweck der Funktion ist die Zerstörung des wassergekühlten
Brenners zu verhindern, wenn der Wahlschalter S12 für Luft-/Wasserkühlung in
fehlerhafter Position ist.
Err 8:
Der wassergekühlte PMT- oder WS-Brenner ist überhitzt.
Err 9:
Überlastung des Drahtvorschubmotors, die z.B. vom verschmutzten Drahtleiter
des Brenners oder von geknickten Brennerkabeln verursacht wird.
Err 10:
Die Funktion des Thermoschutzes der PRO-Stromquelle hat das Schweißen gestoppt.
Err 11:
Man versucht den PMT- ode WS-Brenner anzuwenden, wenn man seinen Gebrauch mit der
5. Jumperfunktion geändert hat.
Err 12:
Man versucht das Schweißen zu stoppen, weil der s.g. Türschalter oder die Gasüber-
wachung ausgelöst hat (die Funktionen fordern zusätzliche Montagen zur Standardeinheit).
Die Fehlercodes werden wie folgt beseitigt:
Der Fehlercode Err 1, wenn das PROMIG-Drahtvorschubsystem zum MIG-Schweißen
geschaltet wird.
Das Blinken der Fehlercodes Err 2-4 stoppt automatisch innerhalb 5 s, wenn nicht auf den
Taster gedrückt wird.
Die Ursache des Fehlers muß vor dem folgenden Start eliminiert werden.
Das Blinken der Fehlercodes Err 5-12 stoppt beim folgenden Start, wenn die Ursache des
Fehlers beseitigt wurde.
30 – PROMIG 501, PROMIG 511/0537
© KEMPPI OY
