vorderseite der Maschine
1.
Funktionspanel
2.
Fernregleranschluss
3.
Steueranschluss für WIG-Brenner
4.
Gasstromanschluss für WIG-Brenner
5.
(+) -Anschluss für Schweißkabel
6.
(–) -Anschluss für Massekabel
Die Kennzeichnung der (+/–) -Pole sind
auf der Vorderseite der Maschine zu
finden.

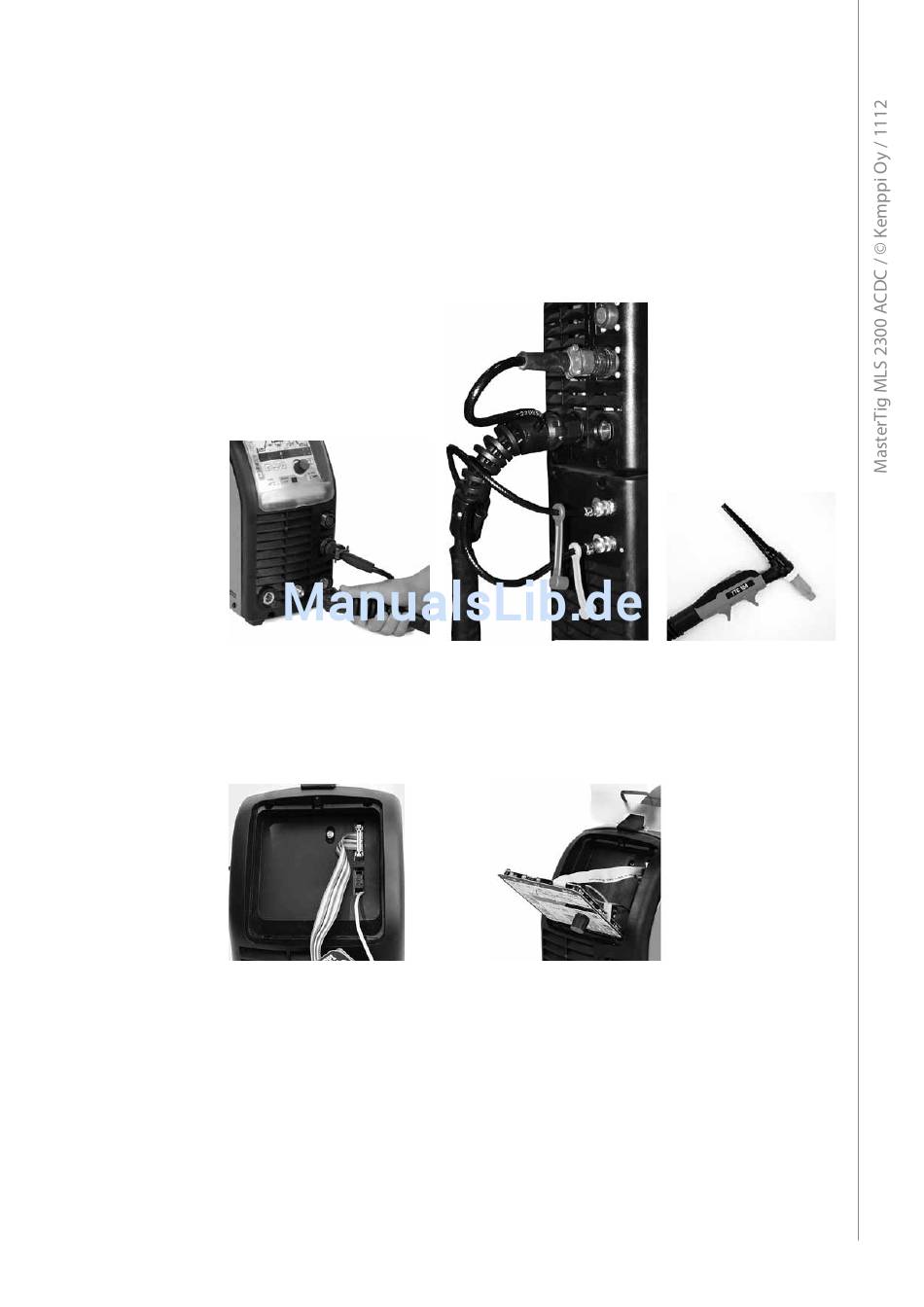

1.
1.
Anschließen eines gasgekühlten Brenners
2.
Anschließen eines wassergekühlten Brenners
3.
Brenner
2.5
insTallaTion Der Panele
1.
Leitungen an die Stromquelle anschließen (2 Stück)
2.
Befestigen Sie die Unterkante des Panels hinter den Halterungsklemmen. Entfernen Sie den an
der Oberkante befindlichen Fixierstift, z.B. mit einem Schraubenzieher. Schieben Sie danach
den oberen Teil das Panels an seinen Platz. Achten Sie darauf, dass die Leitungen nicht
eingeklemmt werden. Drücken Sie gegen die Oberkante, bis sie einrastet, und bringen Sie
den Fixierstift wieder an.
2.
1.
rückseite
1.
Hauptschalter
2.
Gasanschluss
3.
2.
DE
5
