3. Setzen Sie die PROMIG-Anlage auf die Stromquelle und verriegeln Sie diese mit
den Schrauben auf die Griffe der Stromquelle.
4. Montage des PROMIG-Funktionspanels
MC 6263501, Montageanweisung 4270950. ML 6263502,
Montageanweisung 4270950
5. Anschließen der Kabel
Schließen Sie die Kabel laut den Bildern auf den Seiten 6...7 an.
Luftgekühltes System auf der Seite 6.
Wassergekühltes System auf der Seite 7
Sie können die Polarität des Zusatzmaterialdrahtes so wechseln, daß Sie das PROMIG
Schweißstromkabel und das Massekabel mit Schweißkabelanschlüssen der PRO-
Stromquelle gegenseitig tauschen.
6. Max. Drahtvorschubgeschwindigkeit
Bei der Lieferung der Anlage ist die max. Drahtvorschubgeschwindigkeit 18 m/min,
die ausreichend für die meisten Schweißungen ist. Wenn Sie eine größere Geschwindigkeit
benötigen, können Sie die max. Drahtvorschubgeschwindigkeit auf 25 m/min so steigern,
daß Sie das auf der Motorenwelle sich befindende Antriebsrad zu einem größeren tauschen.
Das große Antriebsrad von D40 wird mit dem Drahtvorschubgerät im Zubehörkasten
mitgeliefert.
Die Geschwindigkeit wird bei Bedarf wie folgt geändert:

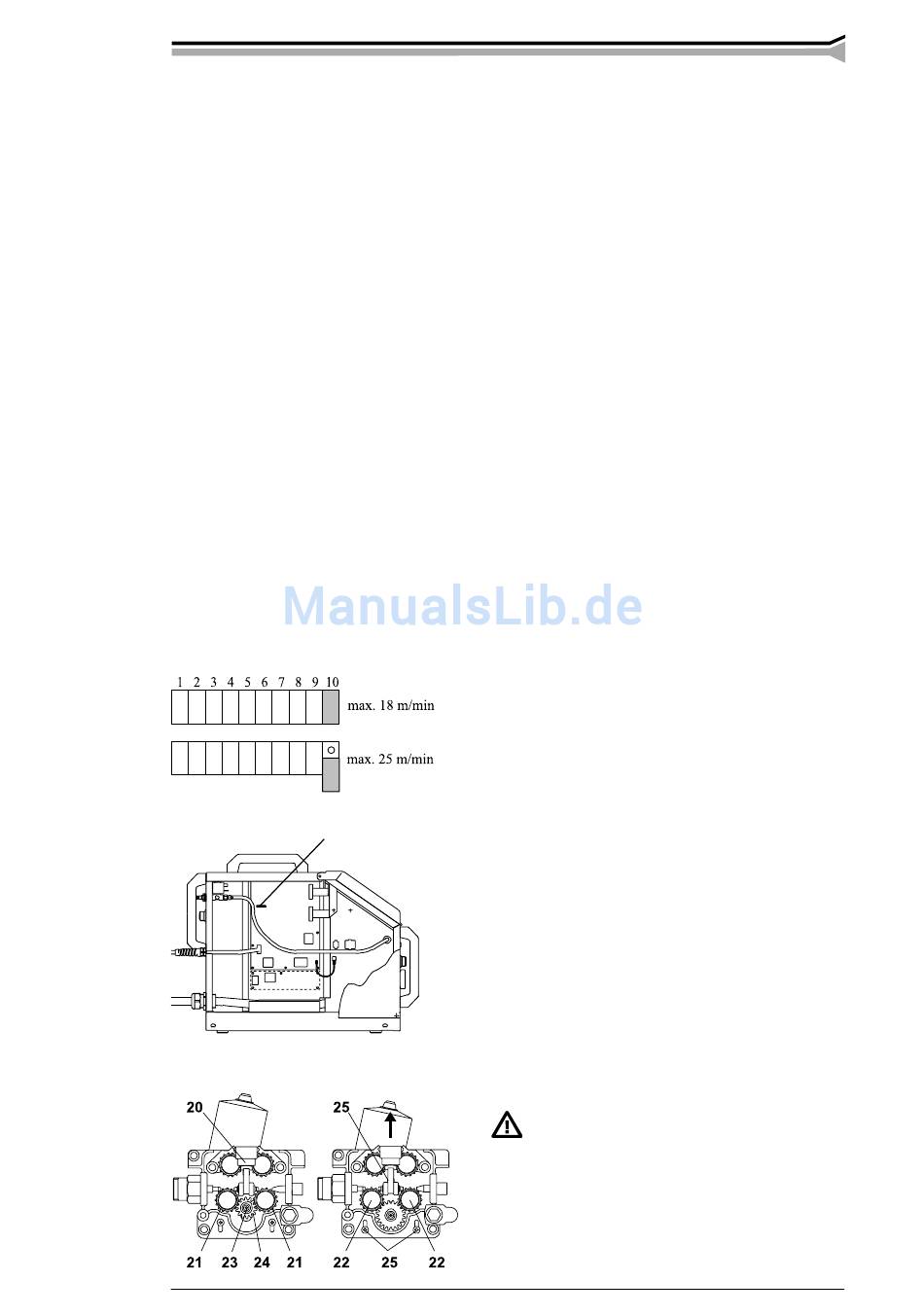

– Öffnen Sie die Seitenplatte und versetzen Sie JUMPER 10 vom von JUMPER
BLOCK auf der Steuerkarte A001 zum Punkt 25 m/min.
– Öffnen Sie den Spannhebel (20). Entfernen Sie die unten befindlichen Vorschubrollen (21).
Lösen Sie die Schraube (23) und ihre Unterlegscheibe. Entfernen Sie das Antriebsrad D28,
(24)von der Motorenwelle.
JUMPER BLOCK
A001
© KEMPPI OY
– Öffnen Sie die Schrauben (25) (3 St) 1
Gewinde. Montieren Sie auf die Motorenwelle
das Antriebsrad D40. Schrauben Sie die
Schraube (23) mit ihrer Unterlegscheibe
wieder fest.
– Montieren Sie die Vorschubrollen (21) zurück
auf ihre Wellen, befestigen Sie jedoch noch
nicht die Befestigungsschrauben der Vorschub-
rollen (22).
– Heben Sie den Motor so an, daß die Zahnlücke
zwischen dem Antriebsrad und den beiden
unten befindlichen Vorschubrollen ca.
0,2 mm ist.
– Spannen Sie die Schrauben (25). Kontrollieren
Sie die Zahnlücken, bei Bedarf verbessern Sie
die Stellung des Motors. Schrauben Sie die
Befestigungsschrauben der Vorschubrollen fest (22).
Eine zu kleine Lücke zwischen dem
Antriebsrad und den Vorschubrollen
überlastet den Motor.
Eine zu große Lücke kann dagegen eine
schnelle Abnutzung der Zähne der
Vorschubrollen und des Antriebsrades
verursachen.
PROMIG 501, PROMIG 511/0537 – 11
