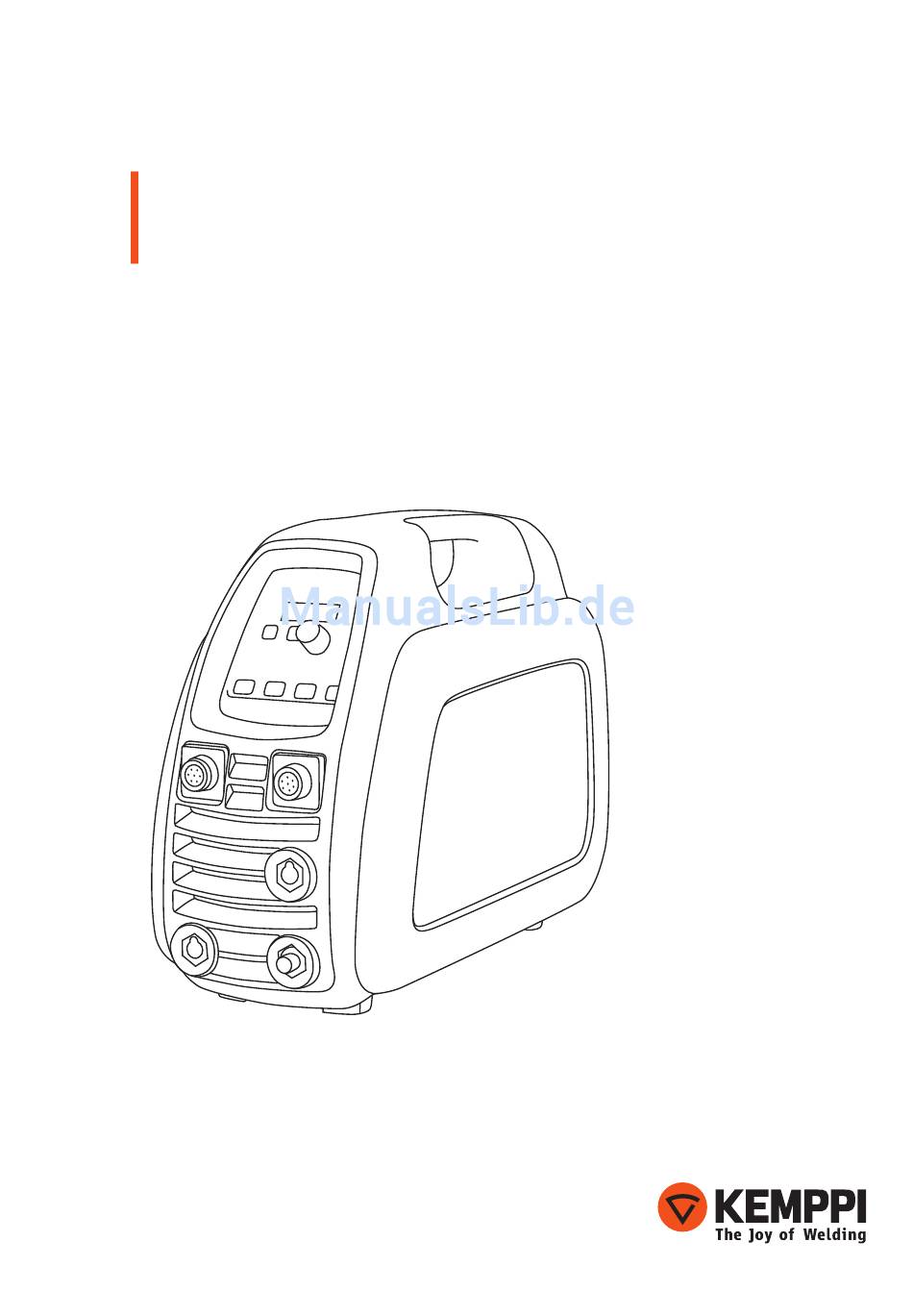

  • Seite 1 MinarcTig Evo 200, 200MLP Operating manual Käyttöohje Bruksanvisning Bruksanvisning Brugsanvisning Gebrauchsanweisung Gebruiksaanwijzing Manuel d’utilisation Manual de instrucciones Instrukcja obsługi Инструкции по эксплуатации Manual de utilização Manuale d’uso...
  • Seite 3 GEBRAUCHSANWEISUNG Deutsch...

  • Seite 4: Inhaltsverzeichnis

    ..............MinarcTig Evo 200, 200MLP...

  • Seite 5: Vorwort

    Mal eingesetzt wird. Zu Ihrer eigenen Sicherheit und der Ihres Arbeitsumfelds beachten Sie insbesondere die Sicherheitshinweise in dieser Anleitung. Setzen Sie sich mit Kemppi Oy in Verbindung, wenn Sie weitere Informationen über die Produkte von Kemppi erhalten möchten. Sie können sich auch gerne von einem Kemppi-Vertragshändler beraten lassen oder besuchen Sie einfach unsere Webseite unter www.kemppi.com.

  • Seite 6: Vor Der Inbetriebnahme Der Maschine

    Oberschwingungsströme, die in das Verteilnetz fließen. Hochgradige Oberschwingungsströme können Verluste verursachen und andere Ausrüstungsgegenstände störend beeinflussen. MinarcTig Evo 200 und MinarcTig Evo 200MLP entsprechen IEC 61000-3-12. Seriennummer Die Seriennummer der Maschine ist dem Typenschild zu entnehmen. Über die Seriennummer lässt sich die Produktreihe ermitteln.

  • Seite 7: Gesamtansicht Der Schweißmaschine

    Der Schweißbrenner dient der Versorgung des Werkstücks mit Schutzgas und elektrischer Lichtbogenenergie. Wenn Sie den Schalter am Schweißbrenner drücken, beginnt das Schutzgas zu strömen und baut sich der Lichtbogen auf. Der WIG-Schweißbrenner wird am Minuspol angeschlossen. © Kemppi Oy / 1201...

  • Seite 8: Bedienung

    Schlacke entfernt, beispielsweise mit einem Schlackenhammer. Beim Entfernen der Schlacke stets Schutzausrüstung für Augen und Gesicht tragen. Weitere Informationen sind im Internet unter www.kemppi.com > Schweiß-ABC verfügbar. E-Hand -Schweißelektroden Beim M E-Hand MA-Schweißen muss die Schweißelektrode am richtigen Pol angeschlossen werden.

  • Seite 9: E-Hand -Schweißelektroden Und Entsprechende Stromeinstellbereiche

    2,4-mm-Wolframelektrode bei Gleichströmen von bis zu 250 A verwendet werden. Spitzen Sie die Wolframelektrode vor der Schweißarbeit an (Länge der Spitze = ca. 1,5 x Elektrodendurchmesser). Wenn die Elektrode während des Schweißvorgangs mit dem Werkstück in Kontakt kommt, muss sie wieder angespitzt werden. © Kemppi Oy / 1201...
  • Seite 10 Durchsatz messen. Durchsatz mithilfe des Knopfes einstellen (8–15 l/min). Ein für die Schweißanwendung geeignetes Schutzgas verwenden. Die Gasflasche immer HINWEIS! senkrecht auf einem speziell dafür vorgesehenen Wandregal oder Flaschenwagen aufstellen. Nach dem Gebrauch das Gasflaschenventil immer verschließen. MinarcTig Evo 200, 200MLP...

  • Seite 11: Betriebsfunktionen

    Ist die Maschine jedoch gesperrt, blinkt die LED und die Maschine wird nicht schweißen. Setzen Sie die Maschine mit dem Hauptschalter zurück. Falls die Anzeige immer noch blinkt, wenden Sie sich bitte an einen Kemppi-Service-Partner. Die Maschine immer am Hauptschalter ein- und ausschalten. Dafür keinesfalls den HINWEIS! Netzstecker verwenden.

  • Seite 12: Regulierung Des Schweißstroms Und Fernsteuerung

    Zurücksetzen immer noch gesperrt, wenden Sie sich bitte an einen Kemppi-Service-Partner. 3.4.1 Regulierung des Schweißstroms und Fernsteuerung Der Schweißstrom kann mithilfe des Einstellknopfs eingestellt werden, wenn das Bedienpanel (PANEL) ausgewählt ist. Wenn Sie den Schweißstrom mithilfe der Fernsteuerung einstellen möchten, schließen Sie diese an die Maschine an und wählen Sie dann „Fernsteuerung“...

  • Seite 13: Zusätzliche Funktionen Bei Den Mlp-Modellen

    Legen Sie den gewünschten Durchschnittswert des Schweißstroms (A) und die Impulszeit(en) fest. Die Schweißmaschine wird die restlichen Impulswerte automatisch einstellen. Die manuelle Einstellung des Spitzen- und Dauerstroms sowie Zeiteinstellungen sind bei diesem Modell nicht verfügbar. © Kemppi Oy / 1201...

  • Seite 14: Verwendung Des Schultergurts

    Gurtende mit dem freien Clip um das Kabelbündel legen und an dem bereits eingehängten Clip befestigen. Sobald die Maschine am Gurt angehoben wird, wird das Kabelbündel in seiner Position festgeklemmt und die Maschine kann transportiert werden. Die Maschine nicht verwenden, solange sie am Schultergurt hängt. HINWEIS! MinarcTig Evo 200, 200MLP...

  • Seite 15: Setup-Funktion

    *) Werkseinstellung ist 1 oder 0, je nach Land, in dem das Produkt verkauft wird. Die Wiederherstellung der Werkseinstellungen ändert diesen Parameterwert nicht. **) Werkseinstellungen werden wiederhergestellt, wenn Sie den SETUP-Modus verlassen und der Wert 1 beträgt. © Kemppi Oy / 1201...

  • Seite 16: Fehlercodes

    Weitere Fehlercodes: Die Maschine kann Codes anzeigen, die hier nicht aufgeführt sind. Setzen Sie sich im Falle des Erscheinens eines nicht aufgeführten Codes mit einem durch Kemppi autorisierten Kundendienst in Verbindung und teilen Sie ihm den angezeigten Fehlercode mit. Fehlersuche...

  • Seite 17: Wartung Und Pflege

    Durch routinemäßige Wartungsarbeiten werden Gefahren und Fehlfunktionen vermieden. Wir empfehlen, dass Sie alle sechs Monate eine Wartung Ihrer Schweißmaschine einplanen. Ein von Kemppi autorisierter Kundendienst wird Ihre Maschine überprüfen sowie reinigen und dafür sorgen, dass alle Stromanschlüsse fest und sicher sitzen. Bei häufigen und hohen Temperaturänderungen können sich die Stromanschlüsse lockern und oxidieren.

  • Seite 18: Bestellnummern

    MinarcTig Evo 200MLP, TTC 220 4 m P0642 MinarcTig Evo 200MLP, TTC 220 8 m P0643 MinarcTig Evo 200 AU, TTC 220 4 m P0672 MinarcTig Evo 200 AU, TTC 220 8 m P0673 MinarcTig Evo 200MLP AU, TTC 220 4 m...

  • Seite 19: Technische Daten

    449 × 210 × 358 Gewicht 11 kg Temperaturklasse F (155° C) Schutzart IP23S EMV-Klasse Betriebstemperatur -20 °C ... +40 °C Aufbewahrungstemperatur -40 °C ... +60 °C Normen IEC 60974-1 IEC 60974-3 IEC 60974-10 IEC 61000-3-12 © Kemppi Oy / 1201...
  • Seite 20 78681 EPONE CEDEX myynti.fi@kemppi.com info.ru@kemppi.com FRANCE Tel +33 1 30 90 04 40 KEMPPI SVERIGE AB KEMPPI, TRADING (BEIJING) COMPANY, Telefax +33 1 30 90 04 45 LIMITED Box 717 sales.fr@kemppi.com Room 420, 3 Zone, Building B, S-194 27 UPPLANDS VÄSBY No.12 Hongda North Street,...
