komplettierung des iV14R-Sylt von innen
3. Komplettierung des iV14R-Sylt von innen

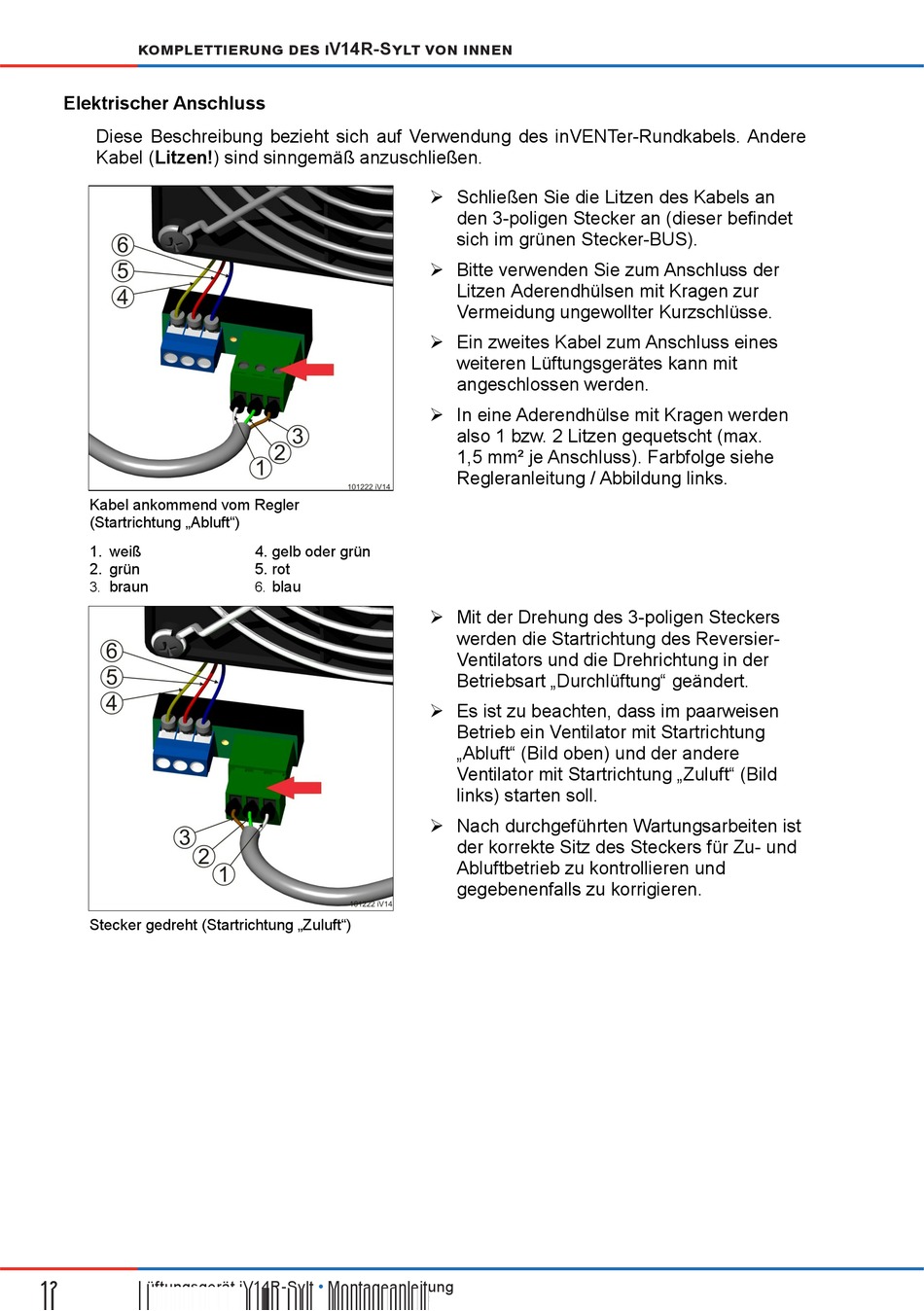

Elektrischer Anschluss

Diese Beschreibung bezieht sich auf Verwendung des inVENTer-Rundkabels. Andere
Kabel (Litzen!) sind sinngemäß anzuschließen.
Kabel ankommend vom Regler
(Startrichtung „Abluft")
1. weiß
2. grün
braun
3.
Stecker gedreht (Startrichtung „Zuluft")
MBA_iV14R_Sylt_170711_DE.docx
12
Lüftungsgerät iV14R-Sylt
4. gelb oder grün
5. rot
blau
6.
www.inventer.de
Montageanleitung
 Schließen Sie die Litzen des Kabels an
den 3-poligen Stecker an (dieser befindet
sich im grünen Stecker-BUS).
 Bitte verwenden Sie zum Anschluss der
Litzen Aderendhülsen mit Kragen zur
Vermeidung ungewollter Kurzschlüsse.
 Ein zweites Kabel zum Anschluss eines
weiteren Lüftungsgerätes kann mit
angeschlossen werden.
 In eine Aderendhülse mit Kragen werden
also 1 bzw. 2 Litzen gequetscht (max.
1,5 mm² je Anschluss). Farbfolge siehe
Regleranleitung / Abbildung links.
 Mit der Drehung des 3-poligen Steckers
werden die Startrichtung des Reversier-
Ventilators und die Drehrichtung in der
Betriebsart „Durchlüftung" geändert.
 Es ist zu beachten, dass im paarweisen
Betrieb ein Ventilator mit Startrichtung
„Abluft" (Bild oben) und der andere
Ventilator mit Startrichtung „Zuluft" (Bild
links) starten soll.
 Nach durchgeführten Wartungsarbeiten ist
der korrekte Sitz des Steckers für Zu- und
Abluftbetrieb zu kontrollieren und
gegebenenfalls zu korrigieren.
