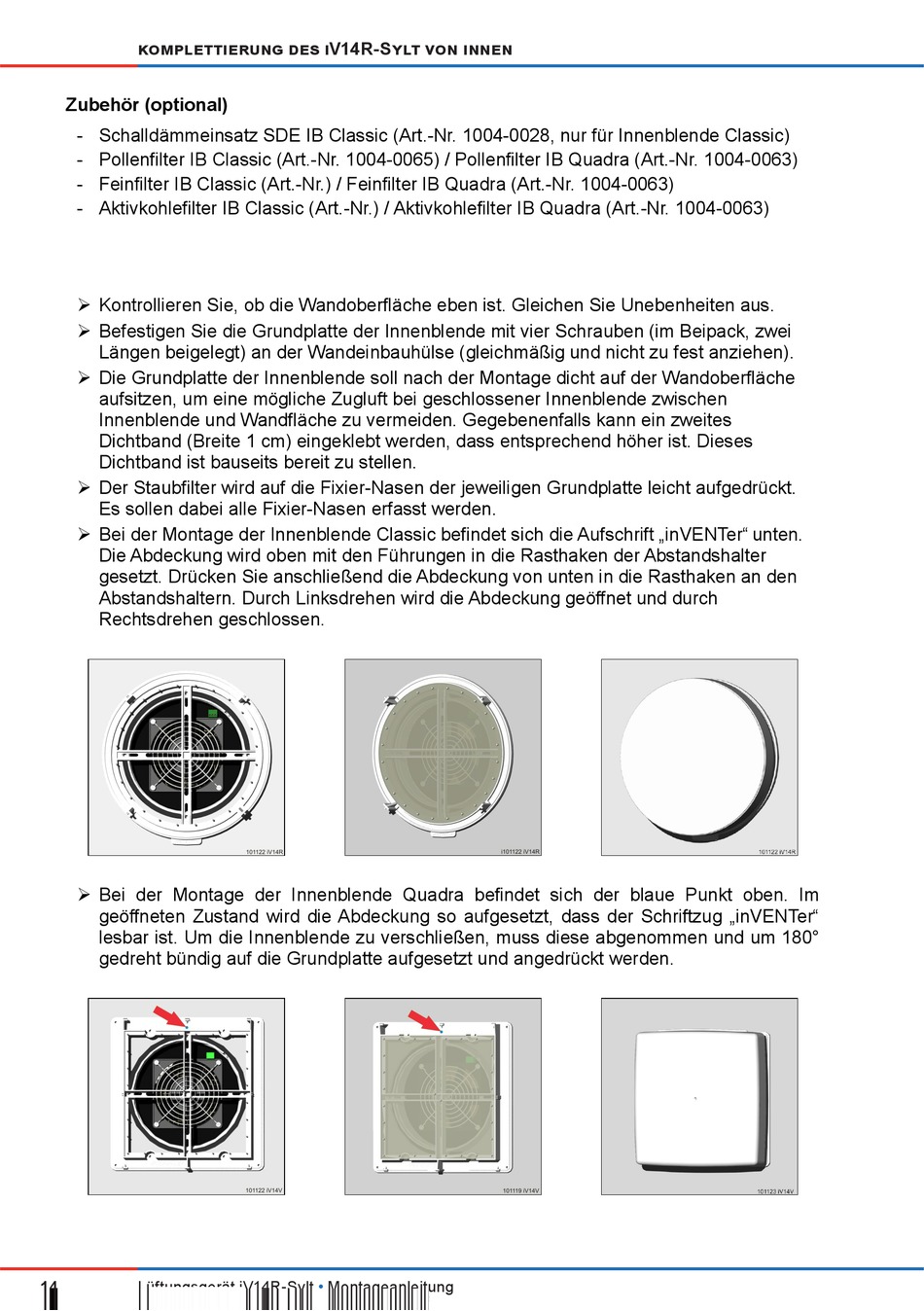

inVENTer iV14R-Sylt Montageanleitung Seite 14

komplettierung des iV14R-Sylt von innen
3. Komplettierung des iV14R-Sylt von innen
Zubehör (optional)
- Schalldämmeinsatz SDE IB Classic (Art.-Nr. 1004-0028, nur für Innenblende Classic)
- Pollenfilter IB Classic (Art.-Nr. 1004-0065) / Pollenfilter IB Quadra (Art.-Nr. 1004-0063)
- Feinfilter IB Classic (Art.-Nr.) / Feinfilter IB Quadra (Art.-Nr. 1004-0063)
- Aktivkohlefilter IB Classic (Art.-Nr.) / Aktivkohlefilter IB Quadra (Art.-Nr. 1004-0063)
 Kontrollieren Sie, ob die Wandoberfläche eben ist. Gleichen Sie Unebenheiten aus.
 Befestigen Sie die Grundplatte der Innenblende mit vier Schrauben (im Beipack, zwei
Längen beigelegt) an der Wandeinbauhülse (gleichmäßig und nicht zu fest anziehen).
 Die Grundplatte der Innenblende soll nach der Montage dicht auf der Wandoberfläche
aufsitzen, um eine mögliche Zugluft bei geschlossener Innenblende zwischen
Innenblende und Wandfläche zu vermeiden. Gegebenenfalls kann ein zweites
Dichtband (Breite 1 cm) eingeklebt werden, dass entsprechend höher ist. Dieses
Dichtband ist bauseits bereit zu stellen.
 Der Staubfilter wird auf die Fixier-Nasen der jeweiligen Grundplatte leicht aufgedrückt.
Es sollen dabei alle Fixier-Nasen erfasst werden.
 Bei der Montage der Innenblende Classic befindet sich die Aufschrift „inVENTer" unten.
Die Abdeckung wird oben mit den Führungen in die Rasthaken der Abstandshalter
gesetzt. Drücken Sie anschließend die Abdeckung von unten in die Rasthaken an den
Abstandshaltern. Durch Linksdrehen wird die Abdeckung geöffnet und durch
Rechtsdrehen geschlossen.
 Bei der Montage der Innenblende Quadra befindet sich der blaue Punkt oben. Im
geöffneten Zustand wird die Abdeckung so aufgesetzt, dass der Schriftzug „inVENTer"
lesbar ist. Um die Innenblende zu verschließen, muss diese abgenommen und um 180°
gedreht bündig auf die Grundplatte aufgesetzt und angedrückt werden.
