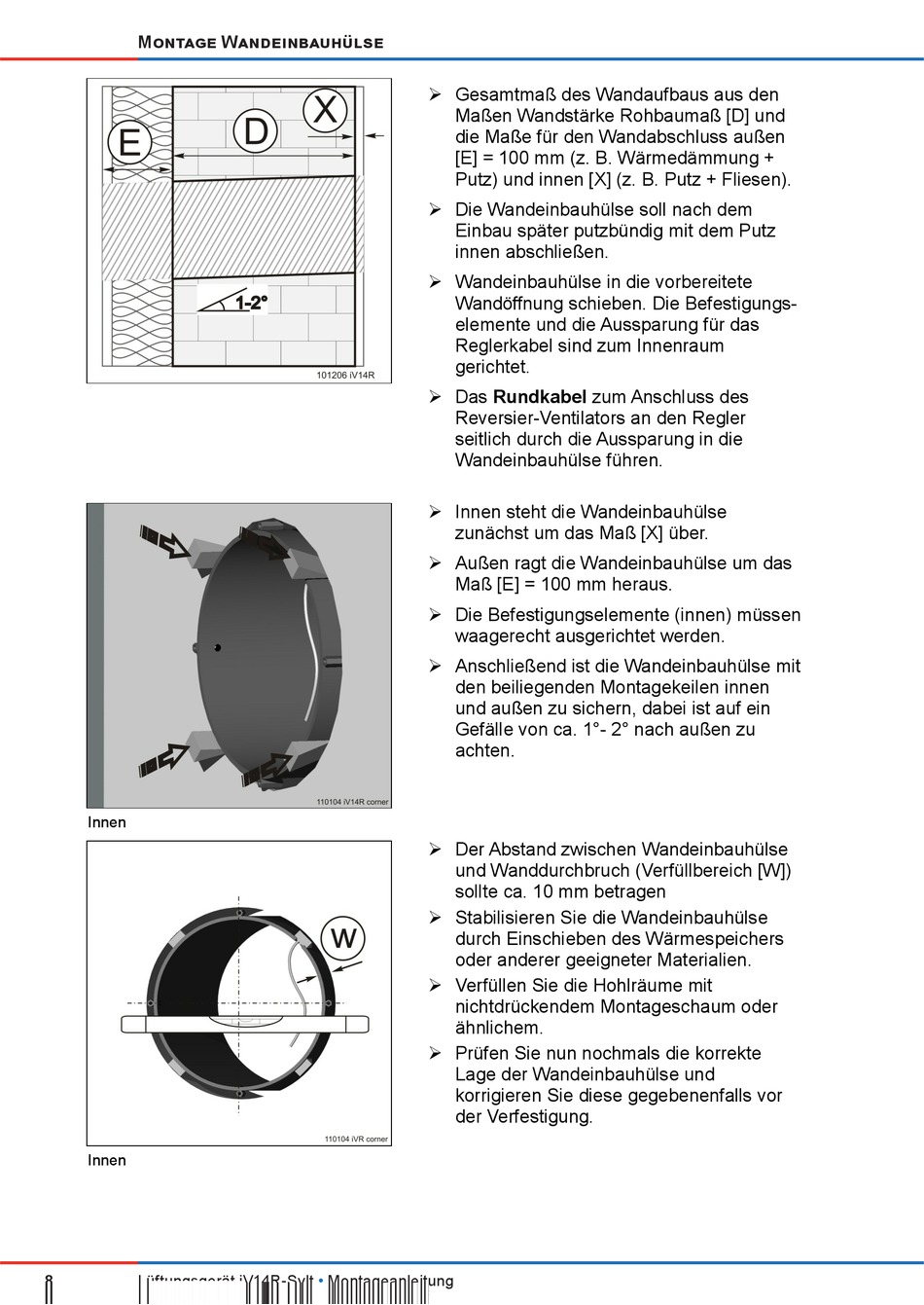

2. Montage Wandeinbauhülse
Montage Wandeinbauhülse
Innen
Innen
MBA_iV14R_Sylt_170711_DE.docx
8
Lüftungsgerät iV14R-Sylt
 Gesamtmaß des Wandaufbaus aus den
Maßen Wandstärke Rohbaumaß [D] und
die Maße für den Wandabschluss außen
[E] = 100 mm (z. B. Wärmedämmung +
Putz) und innen [X] (z. B. Putz + Fliesen).
 Die Wandeinbauhülse soll nach dem
Einbau später putzbündig mit dem Putz
innen abschließen.
 Wandeinbauhülse in die vorbereitete
Wandöffnung schieben. Die Befestigungs-
elemente und die Aussparung für das
Reglerkabel sind zum Innenraum
gerichtet.
 Das Rundkabel zum Anschluss des
Reversier-Ventilators an den Regler
seitlich durch die Aussparung in die
Wandeinbauhülse führen.
 Innen steht die Wandeinbauhülse
zunächst um das Maß [X] über.
 Außen ragt die Wandeinbauhülse um das
Maß [E] = 100 mm heraus.
 Die Befestigungselemente (innen) müssen
waagerecht ausgerichtet werden.
 Anschließend ist die Wandeinbauhülse mit
den beiliegenden Montagekeilen innen
und außen zu sichern, dabei ist auf ein
Gefälle von ca. 1°- 2° nach außen zu
achten.
 Der Abstand zwischen Wandeinbauhülse
und Wanddurchbruch (Verfüllbereich [W])
sollte ca. 10 mm betragen
 Stabilisieren Sie die Wandeinbauhülse
durch Einschieben des Wärmespeichers
oder anderer geeigneter Materialien.
 Verfüllen Sie die Hohlräume mit
nichtdrückendem Montageschaum oder
ähnlichem.
 Prüfen Sie nun nochmals die korrekte
Lage der Wandeinbauhülse und
korrigieren Sie diese gegebenenfalls vor
der Verfestigung.
