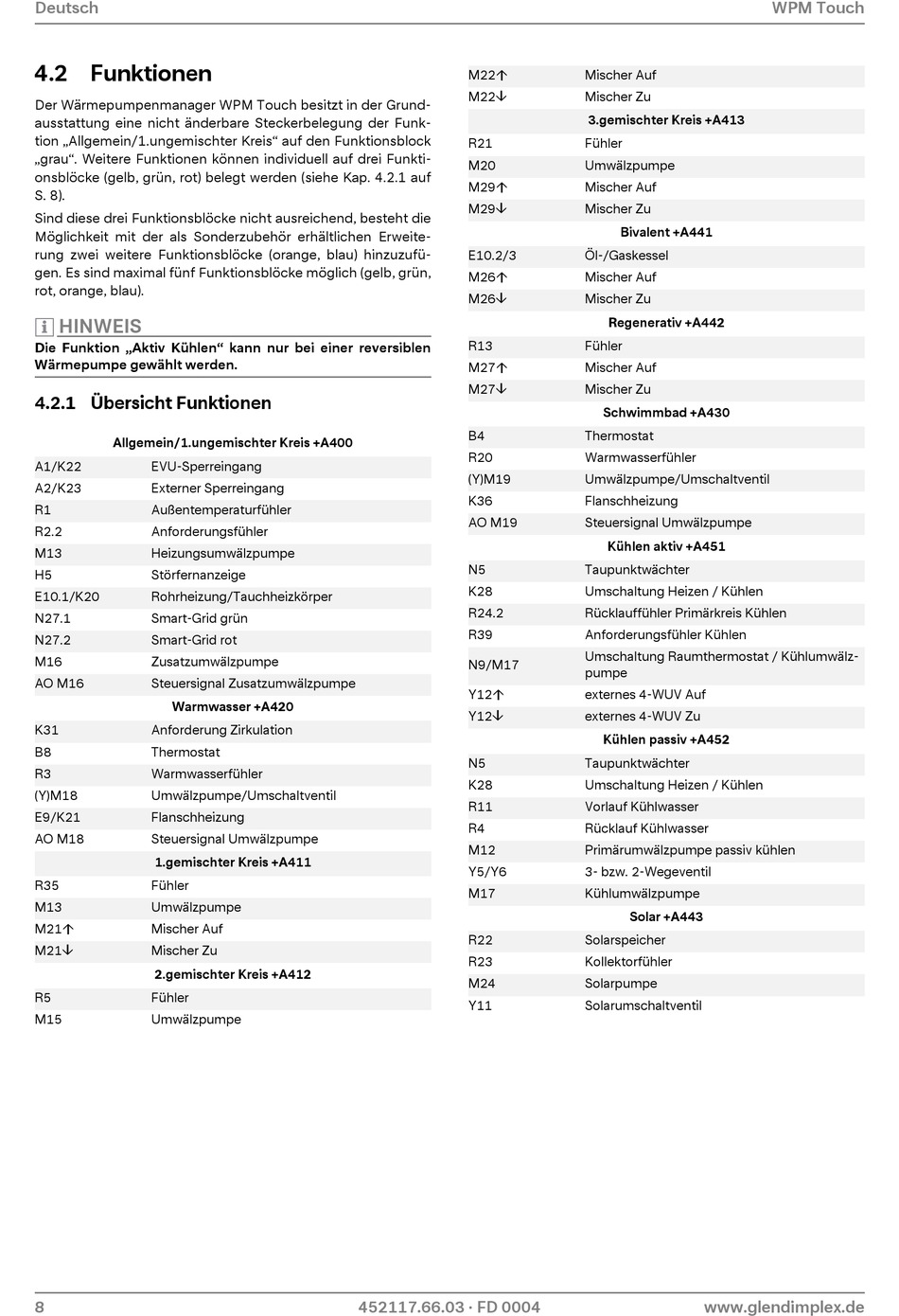

4.2 Funktionen

Der Wärmepumpenmanager WPM Touch besitzt in der Grund-
ausstattung eine nicht änderbare Steckerbelegung der Funk-
tion „Allgemein/1.ungemischter Kreis" auf den Funktionsblock
„grau". Weitere Funktionen können individuell auf drei Funkti-
onsblöcke (gelb, grün, rot) belegt werden (siehe Kap. 4.2.1 auf
S. 8).
Sind diese drei Funktionsblöcke nicht ausreichend, besteht die
Möglichkeit mit der als Sonderzubehör erhältlichen Erweite-
rung zwei weitere Funktionsblöcke (orange, blau) hinzuzufü-
gen. Es sind maximal fünf Funktionsblöcke möglich (gelb, grün,
rot, orange, blau).
HINWEIS
HINWEIS
Die Funktion „Aktiv Kühlen" kann nur bei einer reversiblen
Wärmepumpe gewählt werden.
4.2.1 Übersicht Funktionen
Allgemein/1.ungemischter Kreis +A400
A1/K22 EVU-Sperreingang
A2/K23 Externer Sperreingang
R1 Außentemperaturfühler
R2.2 Anforderungsfühler
M13 Heizungsumwälzpumpe
H5 Störfernanzeige
E10.1/K20 Rohrheizung/Tauchheizkörper
N27.1 Smart-Grid grün
N27.2 Smart-Grid rot
M16 Zusatzumwälzpumpe
AO M16 Steuersignal Zusatzumwälzpumpe
Warmwasser +A420
K31 Anforderung Zirkulation
B8 Thermostat
R3 Warmwasserfühler
(Y)M18 Umwälzpumpe/Umschaltventil
E9/K21 Flanschheizung
AO M18 Steuersignal Umwälzpumpe
1.gemischter Kreis +A411
R35 Fühler
M13 Umwälzpumpe
M21 Mischer Auf
M21 Mischer Zu
2.gemischter Kreis +A412
R5 Fühler
M15 Umwälzpumpe
8
M22
M22
R21
M20
M29
M29
E10.2/3
M26
M26
R13
M27
M27
B4
R20
(Y)M19
K36
AO M19
N5
K28
R24.2
R39
N9/M17
Y12
Y12
N5
K28
R11
R4
M12
Y5/Y6
M17
R22
R23
M24
Y11
452117.66.03 · FD 0004
Mischer Auf
Mischer Zu
3.gemischter Kreis +A413
Fühler
Umwälzpumpe
Mischer Auf
Mischer Zu
Bivalent +A441
Öl-/Gaskessel
Mischer Auf
Mischer Zu
Regenerativ +A442
Fühler
Mischer Auf
Mischer Zu
Schwimmbad +A430
Thermostat
Warmwasserfühler
Umwälzpumpe/Umschaltventil
Flanschheizung
Steuersignal Umwälzpumpe
Kühlen aktiv +A451
Taupunktwächter
Umschaltung Heizen / Kühlen
Rücklauffühler Primärkreis Kühlen
Anforderungsfühler Kühlen
Umschaltung Raumthermostat / Kühlumwälz-
pumpe
externes 4-WUV Auf
externes 4-WUV Zu
Kühlen passiv +A452
Taupunktwächter
Umschaltung Heizen / Kühlen
Vorlauf Kühlwasser
Rücklauf Kühlwasser
Primärumwälzpumpe passiv kühlen
3- bzw. 2-Wegeventil
Kühlumwälzpumpe
Solar +A443
Solarspeicher
Kollektorfühler
Solarpumpe
Solarumschaltventil
