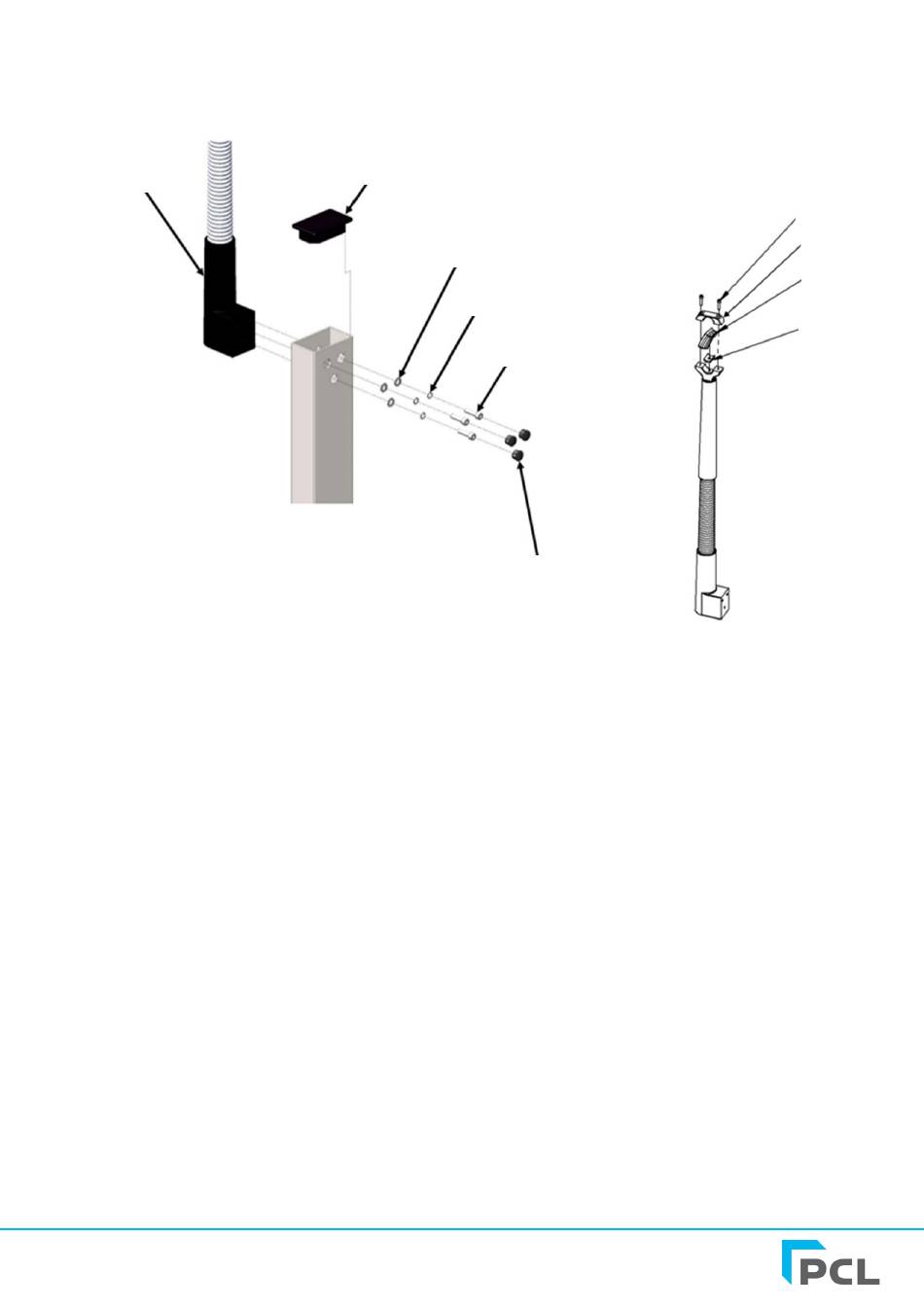

Conjunto de mastro de mangueira (cont.)
2
1
7
3
8
4
9
5
10
6
1 = Mastro de mola
2 = Cap Postal
3 = Arruela lisa M8
4 = Arruela de pressão M8
5 = Parafuso de cabeça sextavada M8
6 = Tampão de vedação
7= Parafusos de cabeça sextavada M6 x 25
8= Braçadeira de mangueira
9= Placa de suporte da mangueira
10 = Espaçador de mangueira
