PCL DA97 Schnellstartanleitung Seite 59

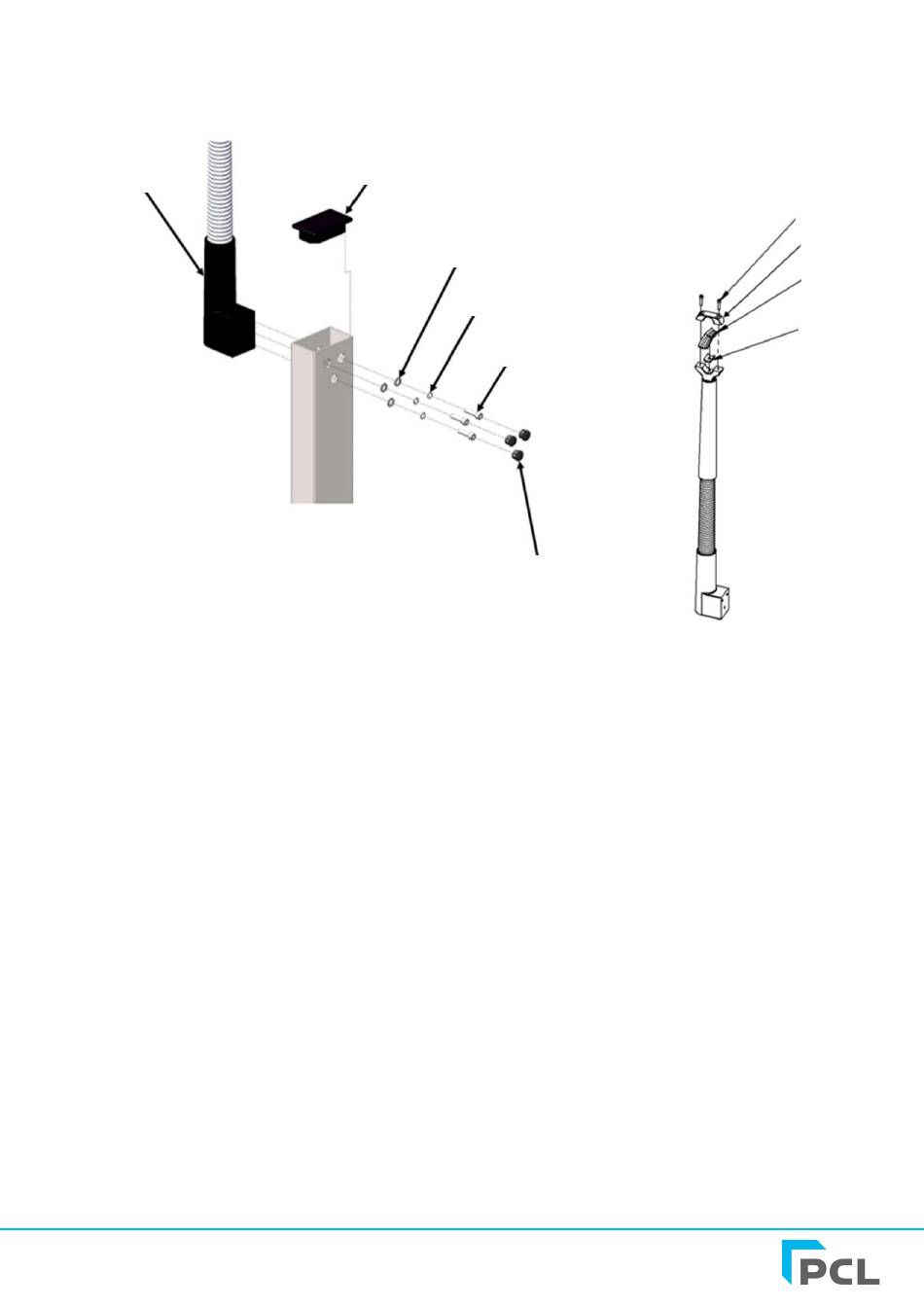

Gruppo albero tubolare (continua)
2
1
7
3
8
4
9
5
10
6
1 = Albero a molla
2 = Post Cap
3 = Rondella piana M8
4 = Rondella elastica M8
5 = Vite di fissaggio a testa cilindrica M8
6 = Tappo di chiusura
7= Viti a testa cilindrica M6 x 25
8= Fascetta stringitubo
9= Piastra di supporto del tubo flessibile
10 = Distanziatore per tubo flessibile
