PART NUMBER
SERIAL NUMBER

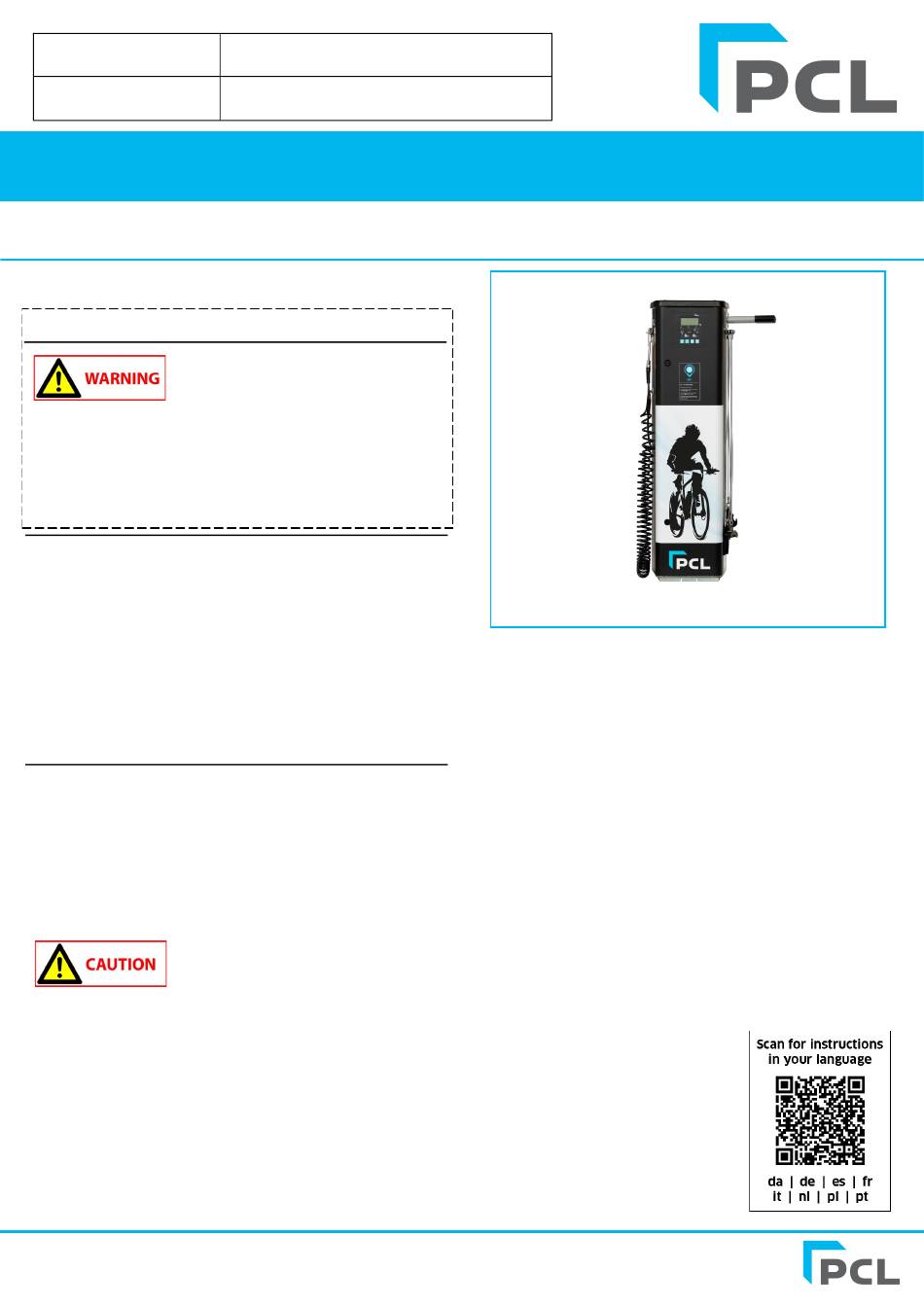

FREESTANDING CYCLE INFLATION AIR TOWER
Quick Start Manual
Please read these instructions carefully before attempting to assemble, install, operate or maintain the product. Protect yourself and
others by observing all safety information. Failure to do so could result in personal injury and/or damage to property. Retain these
instructions for future reference.
For D92 Cycle Inflation Towers
Safety Guidelines
Please read and follow the accompanying
Safety Instructions before continuing.
Please ensure all operators are familiar
with the Safety Instructions.
The equipment must be used in the manner specified by the
manufacturer otherwise the safety protection provided by the
equipment may be reduced.
General Specifications
Max operating pressure:
Min operating pressure:
Display resolution:
Max permissible error (MPE):
Voltage and power:
Operating temperature range:
Internal compressor pressure:
Sound Pressure Level:
Suitable for outdoor installation
Installation
Please ensure all safety information is visible to the
operator.
The product should be mounted securely to a solid floor using
anchor bolts in all mounting holes provided. Electrical, air and/or
water services are intended to enter through the access hole(s) in
the base of the unit.
Mounting diagrams are provided overleaf for all models.
The
equipment. Where manual handling is
required use two people.
Note that the unit is screwed down to the pallet. Remove all
screws holding the unit (and coin vault) to the pallet.
To attach the bicycle maintenance bars, please see page 5.
Air supply
For models without an internal compressor the air supply should
be clean and dry. This will minimise the accumulation of dirt and
water in the inflator filters. The air supply should be connected to
the R 1/4 port on the inflator filter.
For efficient tyre inflation, ensure that the air supply is at least 10
psi / 0.7 bar above the intended maximum target pressure.
76531 Issue 2
5.5 bar
(see product rating label)
0.3 bar
0.1 bar
0.08 bar
see product rating label
-10 °C to +55 °C
7 bar
80 dBA
product
is
heavy,
use
www.pclairtechnology.com
lifting
Actual product may vary by model.
