PCL DA97 Schnellstartanleitung Seite 81

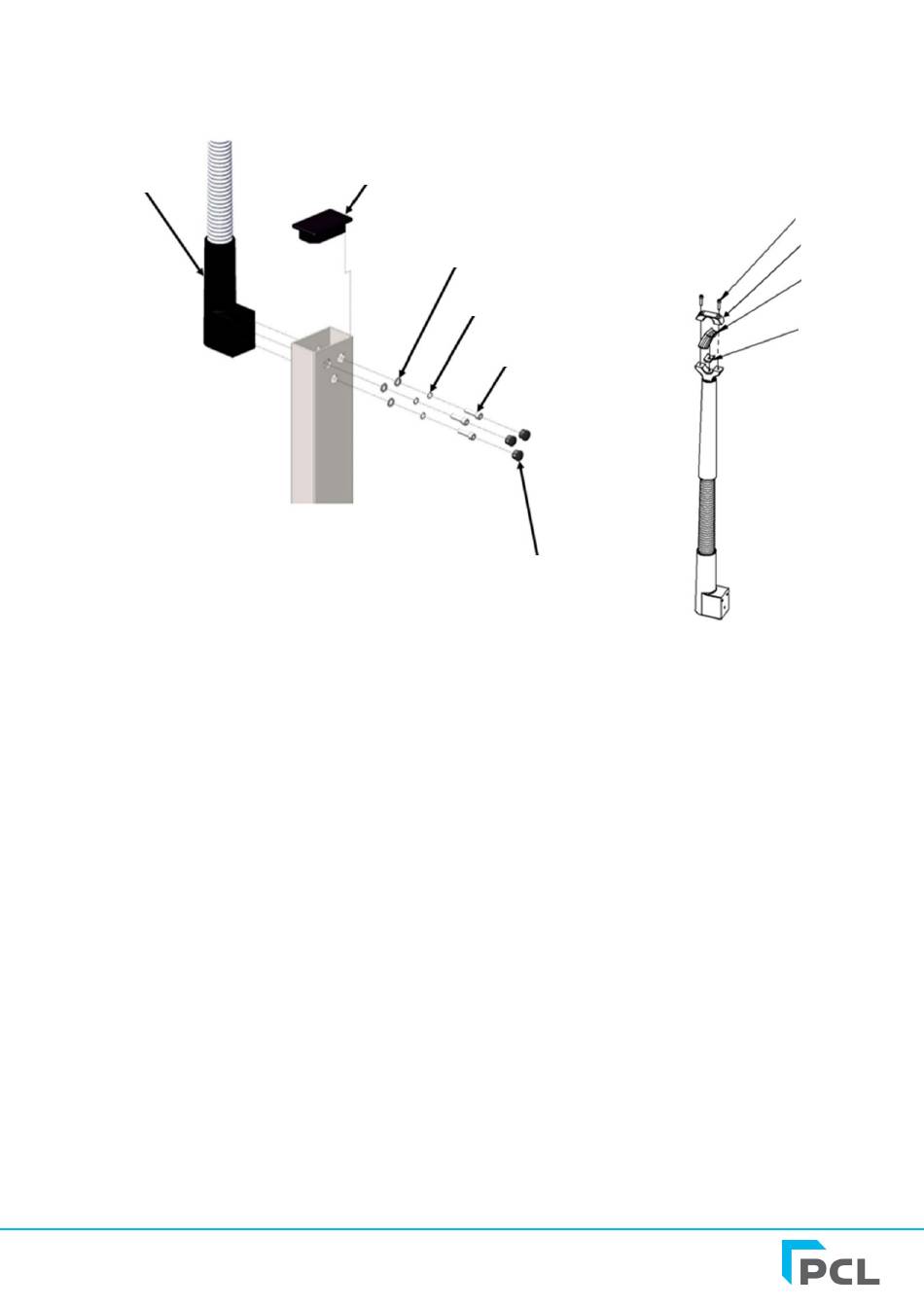

Zespół masztu węża (c.d.)
2
1
7
3
8
4
9
5
10
6
1 = Maszt sprężynowy
2 = Nasadka słupka
3 = Podkładka płaska M8
4 = Podkładka sprężysta M8
5 = Śruba ustalająca z łbem imbusowym M8
6 = Zaślepka
7= Śruby z łbem walcowym M6 x 25
8= Zacisk węża
9= Płyta podtrzymująca wąż
10 = Przekładka do węża
