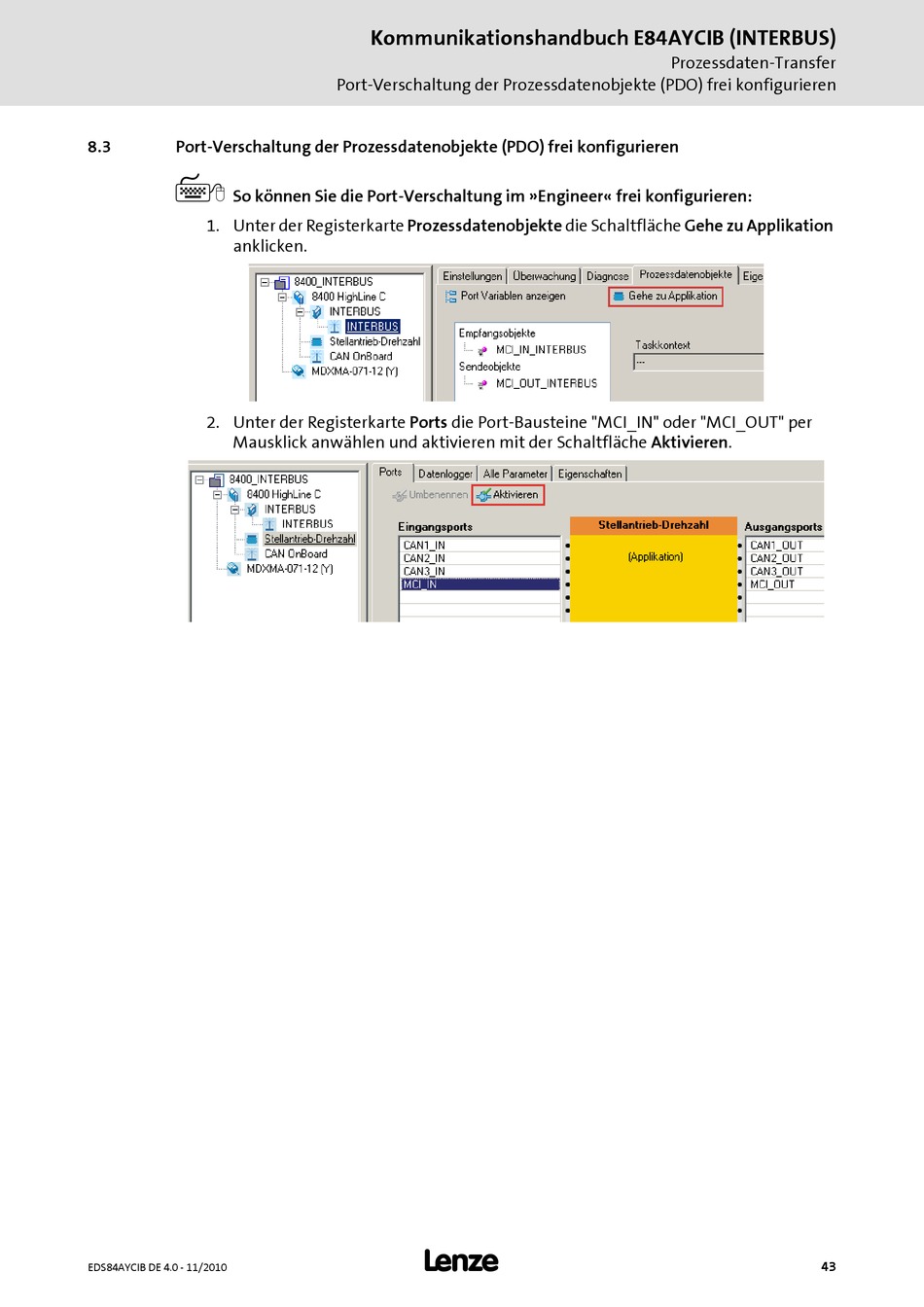

8.3
Port-Verschaltung der Prozessdatenobjekte (PDO) frei konfigurieren
So können Sie die Port-Verschaltung im »Engineer« frei konfigurieren:
1. Unter der Registerkarte Prozessdatenobjekte die Schaltfläche Gehe zu Applikation
anklicken.
2. Unter der Registerkarte Ports die Port-Bausteine "MCI_IN" oder "MCI_OUT" per
Mausklick anwählen und aktivieren mit der Schaltfläche Aktivieren.
EDS84AYCIB DE 4.0 - 11/2010
Kommunikationshandbuch E84AYCIB (INTERBUS)
Port-Verschaltung der Prozessdatenobjekte (PDO) frei konfigurieren
L
Prozessdaten-Transfer
43
