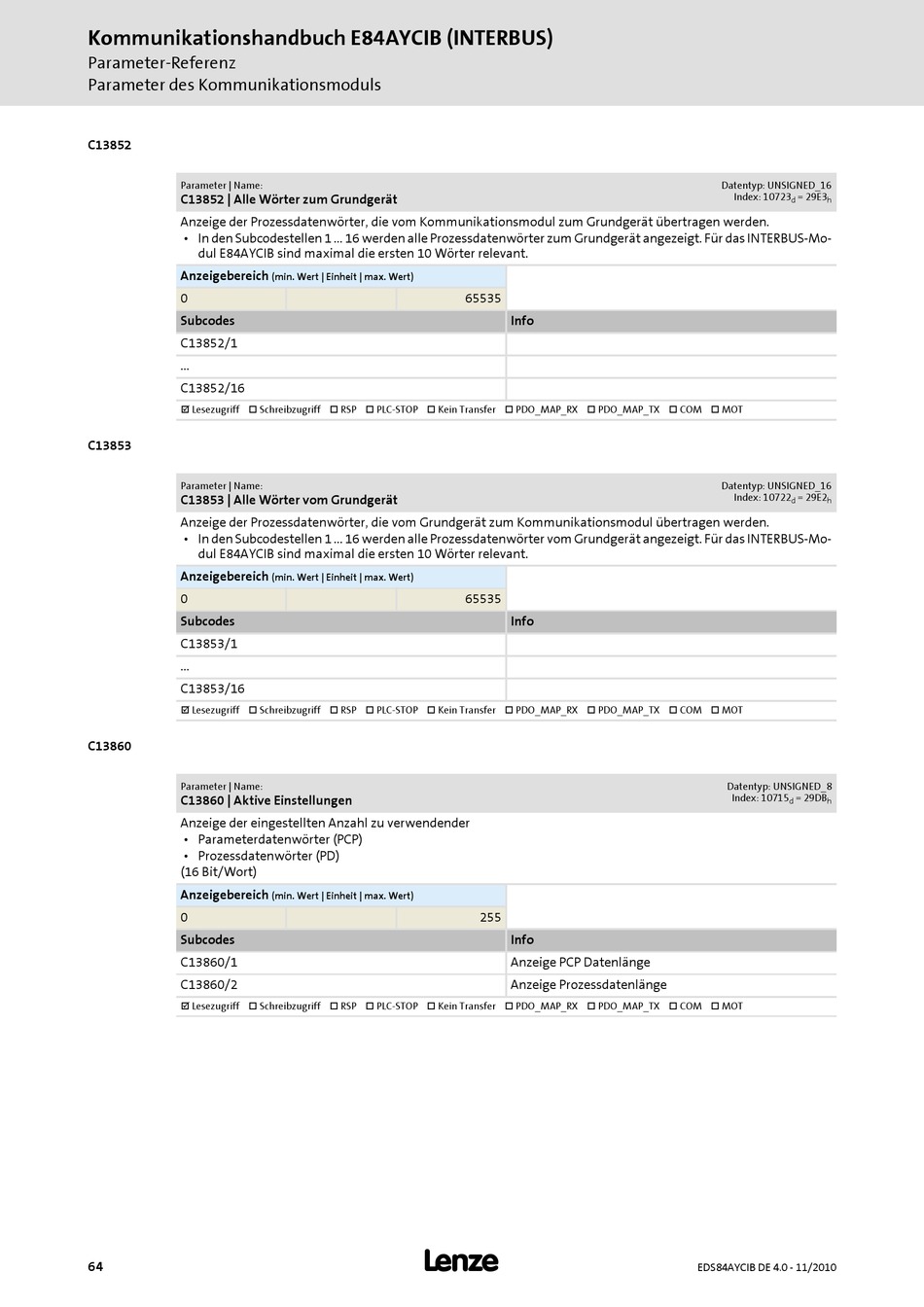

Kommunikationshandbuch E84AYCIB (INTERBUS)
Parameter-Referenz
Parameter des Kommunikationsmoduls
C13852
Parameter | Name:
C13852 | Alle Wörter zum Grundgerät
Anzeige der Prozessdatenwörter, die vom Kommunikationsmodul zum Grundgerät übertragen werden.
• In den Subcodestellen 1 ... 16 werden alle Prozessdatenwörter zum Grundgerät angezeigt. Für das INTERBUS-Mo-
dul E84AYCIB sind maximal die ersten 10 Wörter relevant.
Anzeigebereich
0
Subcodes
C13852/1
...
C13852/16
Lesezugriff
Schreibzugriff
C13853
Parameter | Name:
C13853 | Alle Wörter vom Grundgerät
Anzeige der Prozessdatenwörter, die vom Grundgerät zum Kommunikationsmodul übertragen werden.
• In den Subcodestellen 1 ... 16 werden alle Prozessdatenwörter vom Grundgerät angezeigt. Für das INTERBUS-Mo-
dul E84AYCIB sind maximal die ersten 10 Wörter relevant.
Anzeigebereich
0
Subcodes
C13853/1
...
C13853/16
Lesezugriff
Schreibzugriff
C13860
Parameter | Name:
C13860 | Aktive Einstellungen
Anzeige der eingestellten Anzahl zu verwendender
• Parameterdatenwörter (PCP)
• Prozessdatenwörter (PD)
(16 Bit/Wort)
Anzeigebereich
0
Subcodes
C13860/1
C13860/2
Lesezugriff
Schreibzugriff
64
(min. Wert | Einheit | max. Wert)
RSP
PLC-STOP
Kein Transfer
(min. Wert | Einheit | max. Wert)
RSP
PLC-STOP
Kein Transfer
(min. Wert | Einheit | max. Wert)
RSP
PLC-STOP
Kein Transfer
L
65535
Info
PDO_MAP_RX
PDO_MAP_TX
65535
Info
PDO_MAP_RX
PDO_MAP_TX
255
Info
Anzeige PCP Datenlänge
Anzeige Prozessdatenlänge
PDO_MAP_RX
PDO_MAP_TX
Datentyp: UNSIGNED_16
Index: 10723
= 29E3
d
h
COM
MOT
Datentyp: UNSIGNED_16
Index: 10722
= 29E2
d
h
COM
MOT
Datentyp: UNSIGNED_8
Index: 10715
= 29DB
d
h
COM
MOT
EDS84AYCIB DE 4.0 - 11/2010
