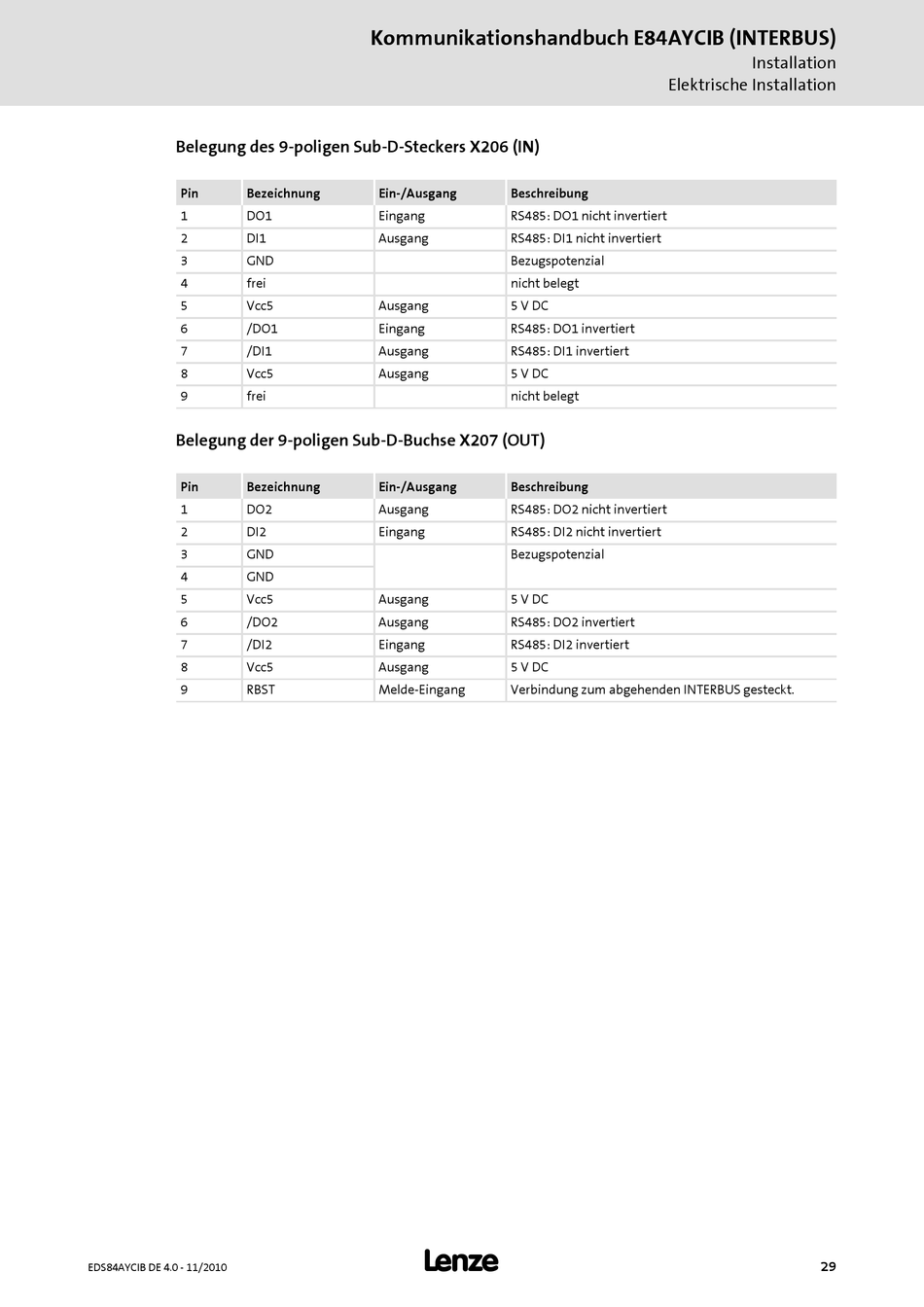

Belegung des 9-poligen Sub-D-Steckers X206 (IN)
Pin
Bezeichnung
1
DO1
2
DI1
3
GND
4
frei
5
Vcc5
6
/DO1
7
/DI1
8
Vcc5
9
frei
Belegung der 9-poligen Sub-D-Buchse X207 (OUT)
Pin
Bezeichnung
1
DO2
2
DI2
3
GND
4
GND
5
Vcc5
6
/DO2
7
/DI2
8
Vcc5
9
RBST
EDS84AYCIB DE 4.0 - 11/2010
Kommunikationshandbuch E84AYCIB (INTERBUS)
Ein-/Ausgang
Beschreibung
Eingang
RS485: DO1 nicht invertiert
Ausgang
RS485: DI1 nicht invertiert
Bezugspotenzial
nicht belegt
Ausgang
5 V DC
Eingang
RS485: DO1 invertiert
Ausgang
RS485: DI1 invertiert
Ausgang
5 V DC
nicht belegt
Ein-/Ausgang
Beschreibung
Ausgang
RS485: DO2 nicht invertiert
Eingang
RS485: DI2 nicht invertiert
Bezugspotenzial
Ausgang
5 V DC
Ausgang
RS485: DO2 invertiert
Eingang
RS485: DI2 invertiert
Ausgang
5 V DC
Melde-Eingang
Verbindung zum abgehenden INTERBUS gesteckt.
L
Installation
Elektrische Installation
29
