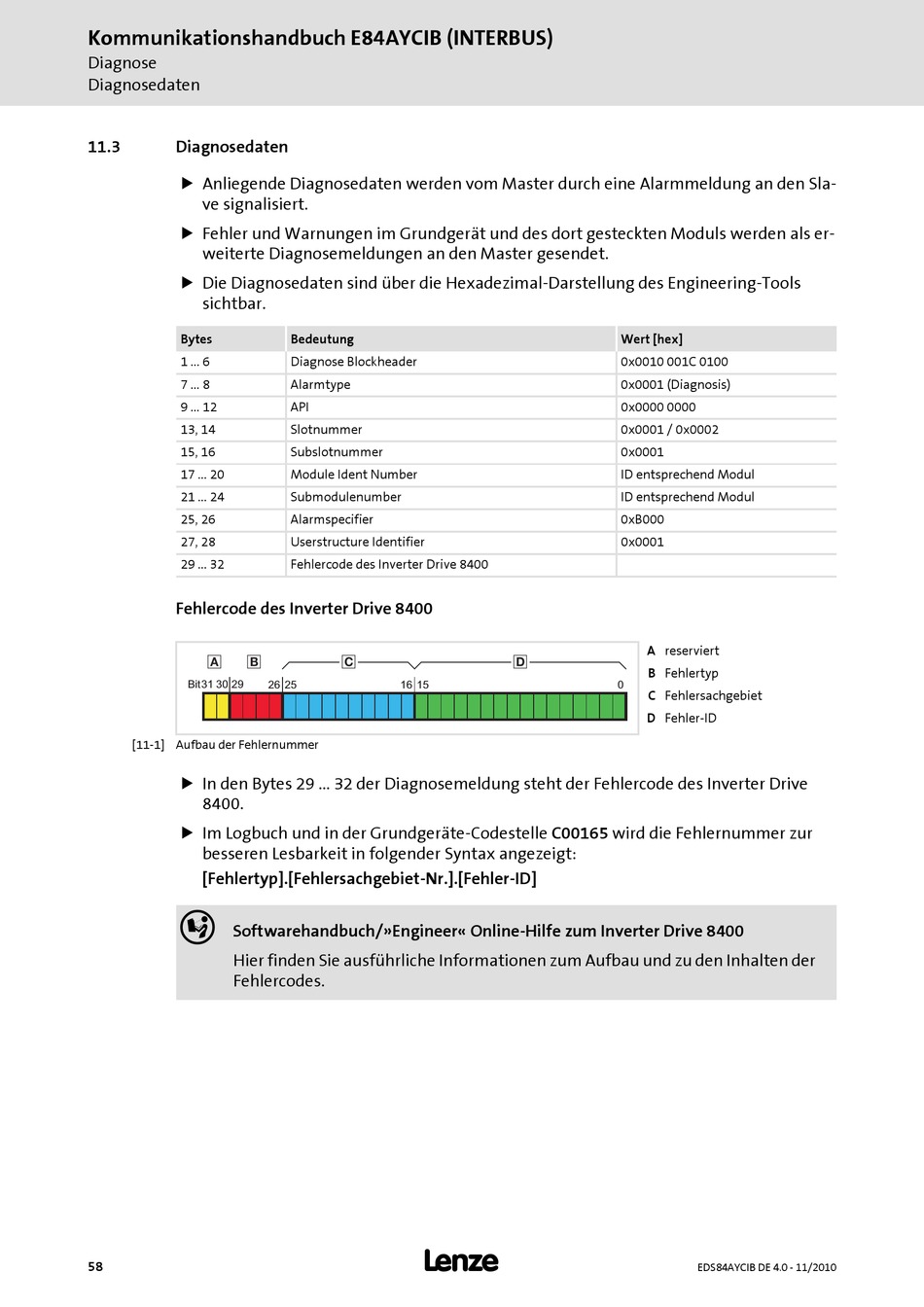

Kommunikationshandbuch E84AYCIB (INTERBUS)
Diagnose
Diagnosedaten
11.3
Diagnosedaten
Anliegende Diagnosedaten werden vom Master durch eine Alarmmeldung an den Sla-
ve signalisiert.
Fehler und Warnungen im Grundgerät und des dort gesteckten Moduls werden als er-
weiterte Diagnosemeldungen an den Master gesendet.
Die Diagnosedaten sind über die Hexadezimal-Darstellung des Engineering-Tools
sichtbar.
Bytes
1 ... 6
7 ... 8
9 ... 12
13, 14
15, 16
17 ... 20
21 ... 24
25, 26
27, 28
29 ... 32
Fehlercode des Inverter Drive 8400
0
1
Bit
31
30
29
[11-1] Aufbau der Fehlernummer
In den Bytes 29 ... 32 der Diagnosemeldung steht der Fehlercode des Inverter Drive
8400.
Im Logbuch und in der Grundgeräte-Codestelle C00165 wird die Fehlernummer zur
besseren Lesbarkeit in folgender Syntax angezeigt:
[Fehlertyp].[Fehlersachgebiet-Nr.].[Fehler-ID]
Softwarehandbuch/»Engineer« Online-Hilfe zum Inverter Drive 8400
Hier finden Sie ausführliche Informationen zum Aufbau und zu den Inhalten der
Fehlercodes.
58
Bedeutung
Diagnose Blockheader
Alarmtype
API
Slotnummer
Subslotnummer
Module Ident Number
Submodulenumber
Alarmspecifier
Userstructure Identifier
Fehlercode des Inverter Drive 8400
2
26
25
16
15
L
Wert [hex]
0x0010 001C 0100
0x0001 (Diagnosis)
0x0000 0000
0x0001 / 0x0002
0x0001
ID entsprechend Modul
ID entsprechend Modul
0xB000
0x0001
A reserviert
3
B Fehlertyp
0
C Fehlersachgebiet
D Fehler-ID
EDS84AYCIB DE 4.0 - 11/2010
