Kommunikationshandbuch E84AYCIB (INTERBUS)
Parameter-Referenz
Attributtabelle

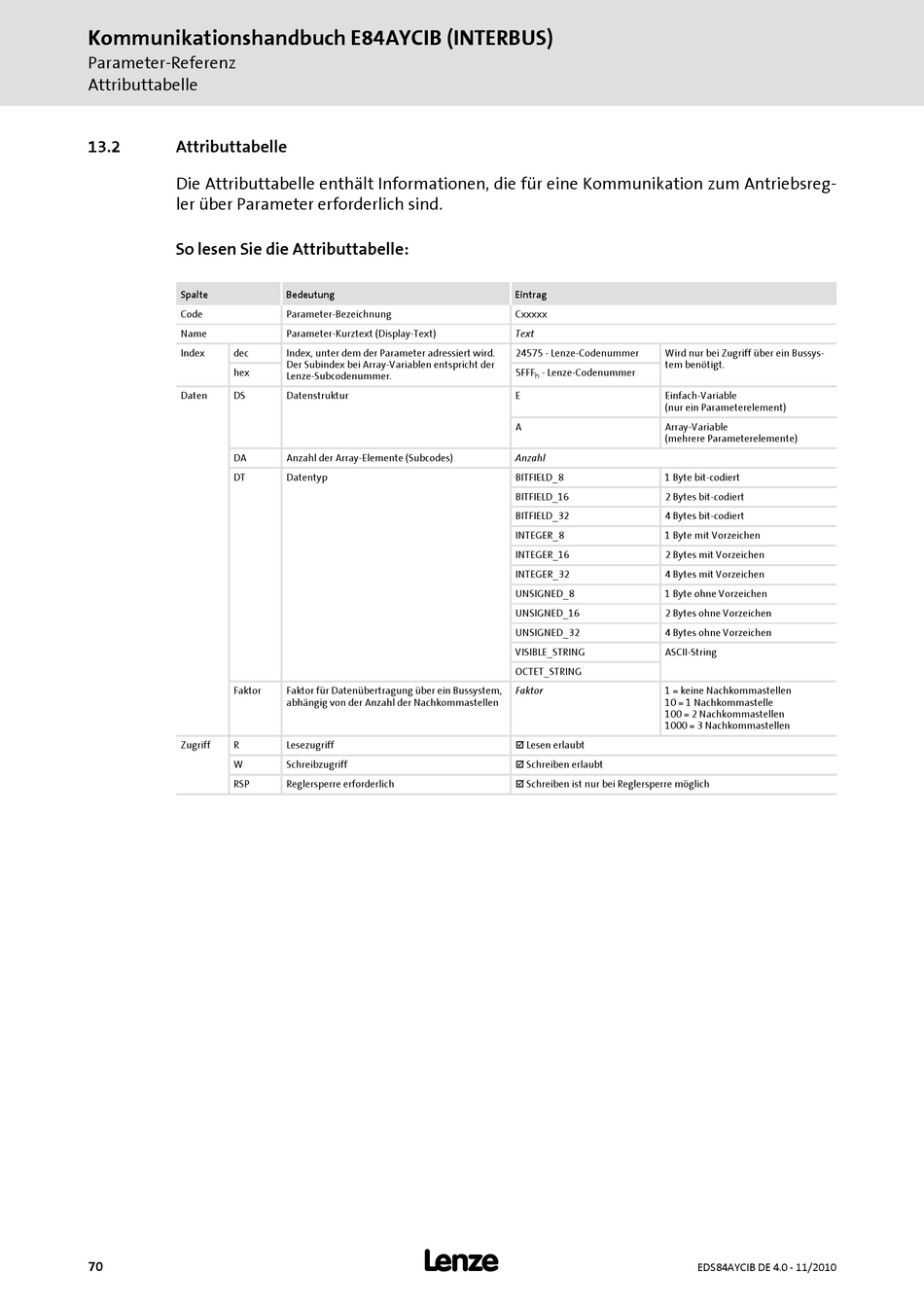

13.2
Attributtabelle
Die Attributtabelle enthält Informationen, die für eine Kommunikation zum Antriebsreg-
ler über Parameter erforderlich sind.
So lesen Sie die Attributtabelle:
Spalte
Code
Name
Index
dec
hex
Daten
DS
DA
DT
Faktor
Zugriff
R
W
RSP
70
Bedeutung
Parameter-Bezeichnung
Parameter-Kurztext (Display-Text)
Index, unter dem der Parameter adressiert wird.
Der Subindex bei Array-Variablen entspricht der
Lenze-Subcodenummer.
Datenstruktur
Anzahl der Array-Elemente (Subcodes)
Datentyp
Faktor für Datenübertragung über ein Bussystem,
abhängig von der Anzahl der Nachkommastellen
Lesezugriff
Schreibzugriff
Reglersperre erforderlich
L
Eintrag
Cxxxxx
Text
24575 - Lenze-Codenummer
Wird nur bei Zugriff über ein Bussys-
tem benötigt.
5FFF
- Lenze-Codenummer
h
E
Einfach-Variable
(nur ein Parameterelement)
A
Array-Variable
(mehrere Parameterelemente)
Anzahl
BITFIELD_8
1 Byte bit-codiert
BITFIELD_16
2 Bytes bit-codiert
BITFIELD_32
4 Bytes bit-codiert
INTEGER_8
1 Byte mit Vorzeichen
INTEGER_16
2 Bytes mit Vorzeichen
INTEGER_32
4 Bytes mit Vorzeichen
UNSIGNED_8
1 Byte ohne Vorzeichen
UNSIGNED_16
2 Bytes ohne Vorzeichen
UNSIGNED_32
4 Bytes ohne Vorzeichen
VISIBLE_STRING
ASCII-String
OCTET_STRING
Faktor
1 ≡ keine Nachkommastellen
10 ≡ 1 Nachkommastelle
100 ≡ 2 Nachkommastellen
1000 ≡ 3 Nachkommastellen
Lesen erlaubt
Schreiben erlaubt
Schreiben ist nur bei Reglersperre möglich
EDS84AYCIB DE 4.0 - 11/2010
