Kommunikationshandbuch E84AYCIB (INTERBUS)
Diagnose
LED-Statusanzeigen
11.1.2
Feldbus-Statusanzeigen

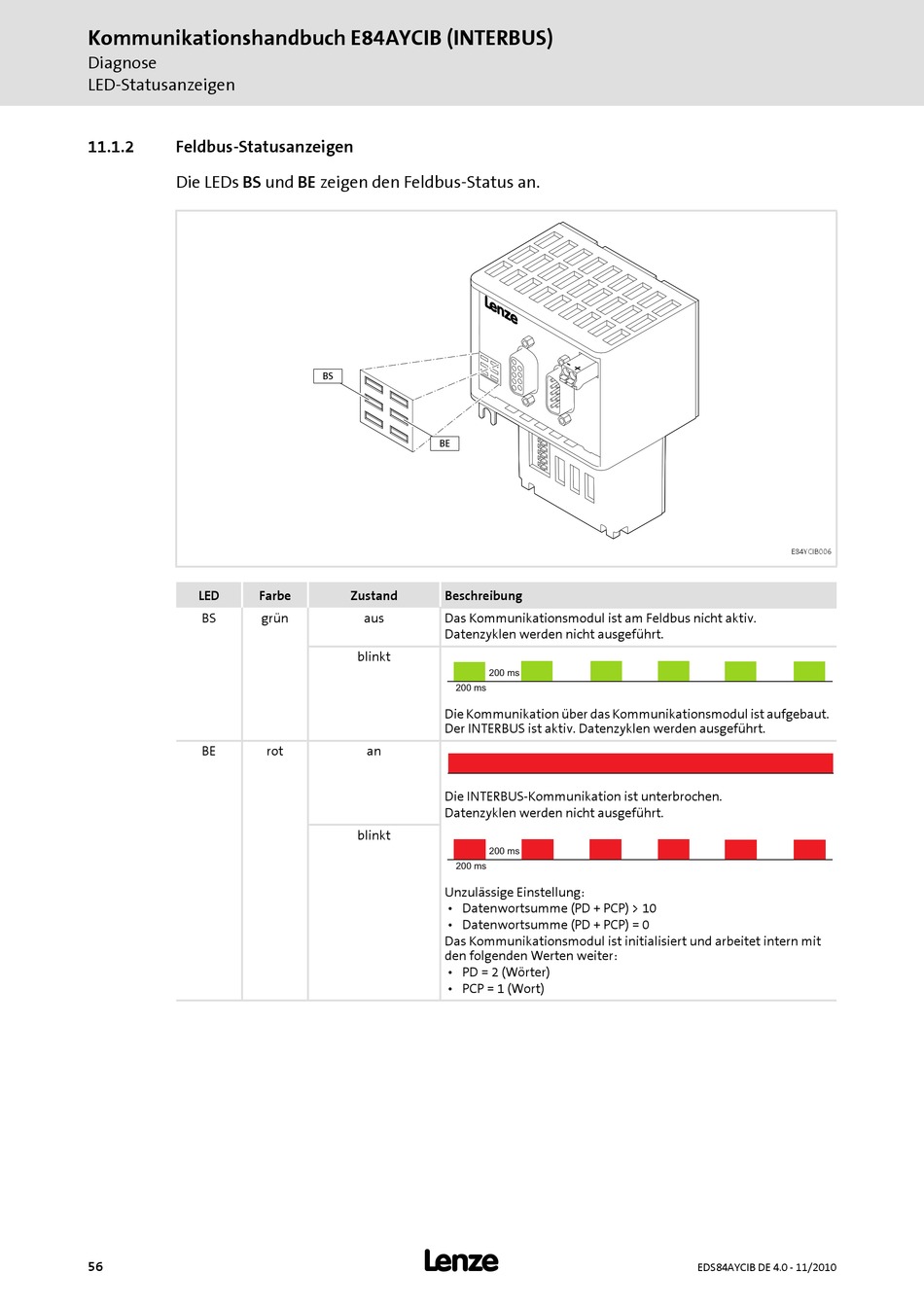

Die LEDs BS und BE zeigen den Feldbus-Status an.
LED
Farbe
BS
grün
BE
56
BS
BE
Zustand
aus
blinkt
rot
an
blinkt
L
Beschreibung
Das Kommunikationsmodul ist am Feldbus nicht aktiv.
Datenzyklen werden nicht ausgeführt.
200 ms
200 ms
Die Kommunikation über das Kommunikationsmodul ist aufgebaut.
Der INTERBUS ist aktiv. Datenzyklen werden ausgeführt.
Die INTERBUS-Kommunikation ist unterbrochen.
Datenzyklen werden nicht ausgeführt.
200 ms
200 ms
Unzulässige Einstellung:
• Datenwortsumme (PD + PCP) > 10
• Datenwortsumme (PD + PCP) = 0
Das Kommunikationsmodul ist initialisiert und arbeitet intern mit
den folgenden Werten weiter:
• PD = 2 (Wörter)
• PCP = 1 (Wort)
E84YCIB006
EDS84AYCIB DE 4.0 - 11/2010
